M5321-160吨单点压力机执行机构设计[含Proe三维图] 下载积分：100　资料编号： M5321

作品包括:

Word版设计说明书1份

工艺卡一套

PPT答辩一份

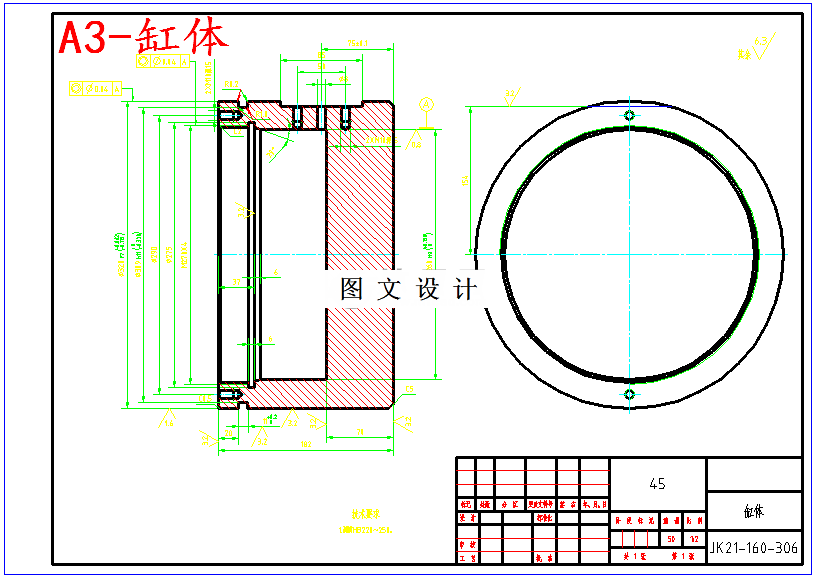

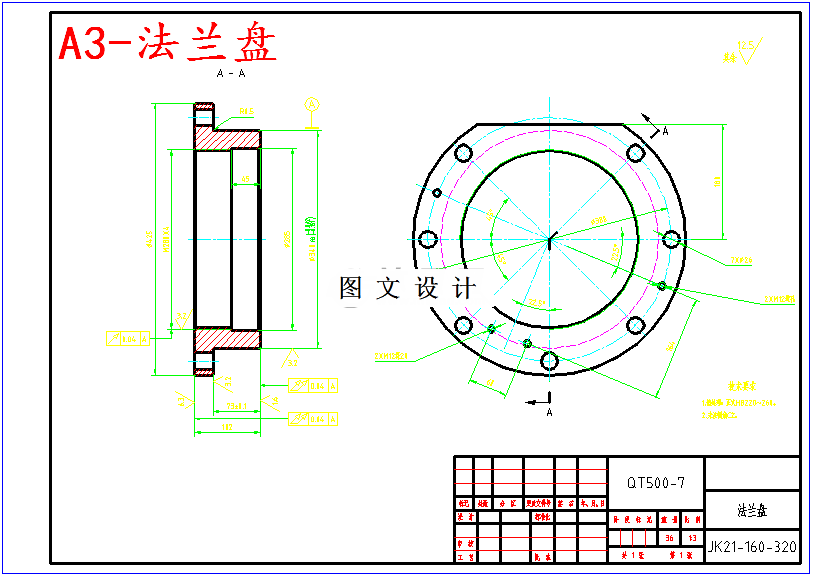

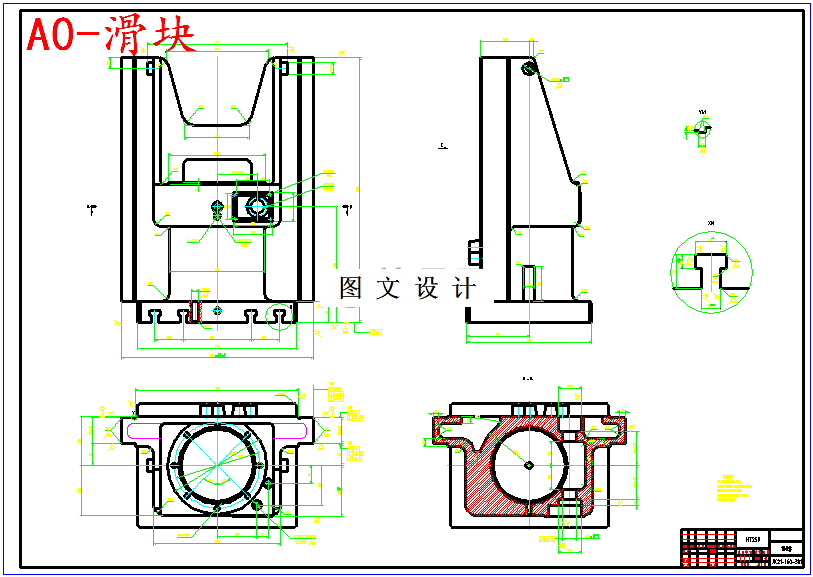

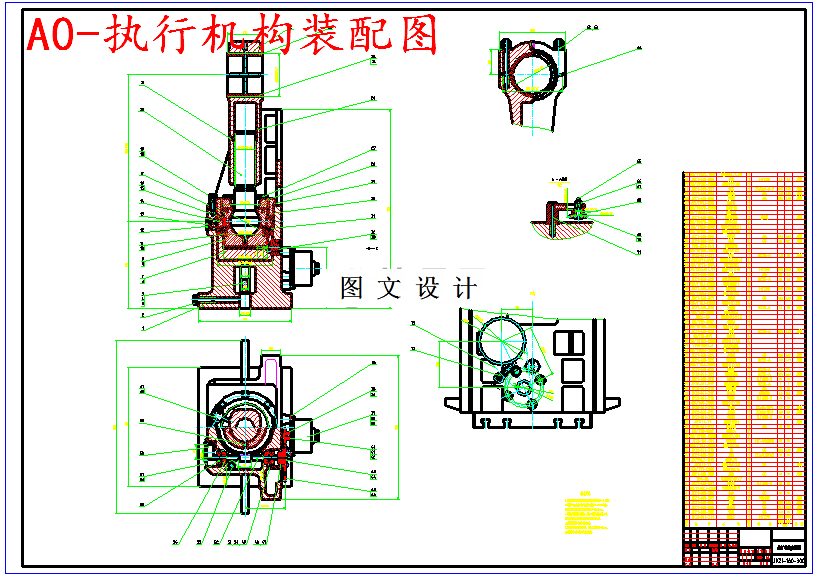

CAD版本图纸，共14张

Proe三维图一套

有限元分析文件一份

仿真动画视频一份

摘要

本设计对160吨单点压力机的执行机构进行了详细的设计，对关键零部件利用传统理论计算和ANSYS软件进行了强度分析，保证了其能符合使用要求。另外，对关键零件进行了工艺分析。 首先在分析压力机执行机构的具体工作情况的基础上，对其进行了整体设计，包括结构形式、工作方式、与传动系统及机身的连接方式等；然后对压力机执行机构中的主要零部件进行了详细的设计并进行了关键零部件的强度校核计算；完成压力机执行机构各零件的三维建模并校验各零件间是否发生运动干涉，并以此为基础对连杆体、滑块体和球头座进行了有限元分析；最后以绘制的零件图为基础，选取关键零件球头螺杆进行了机械加工工艺分析，设计并绘制出了工艺过程卡片及工序卡片。本次所设计的压力机执行机构与能源系统、传动系统、机身及其他附属零部件共同组成了160吨单点压力机。
