M5325-160吨开式压力机总体结构设计[含Proe三维图] 下载积分：100　资料编号： M5325

作品包括:

Word版设计说明书1份

PPT答辩一份

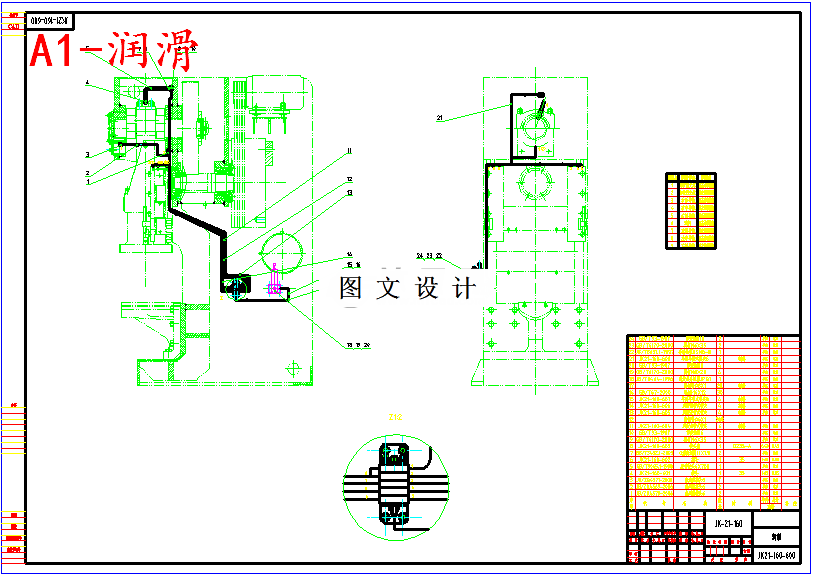

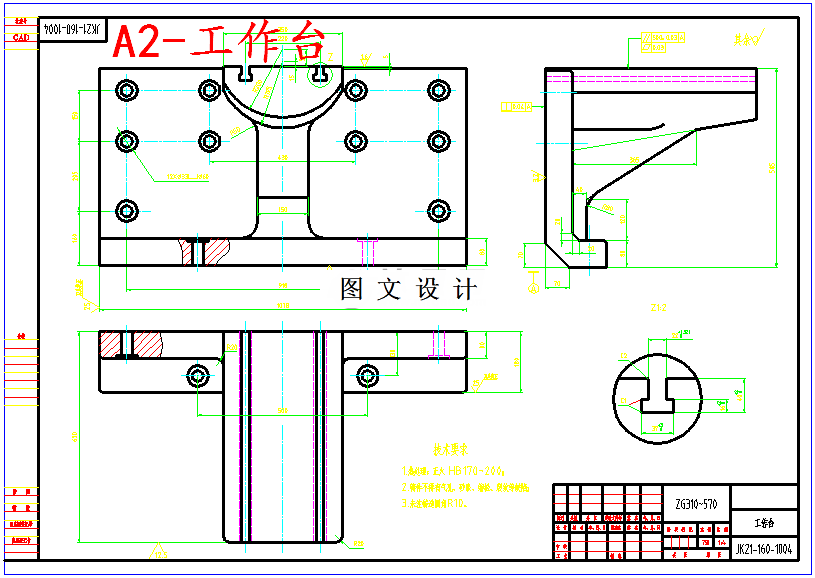

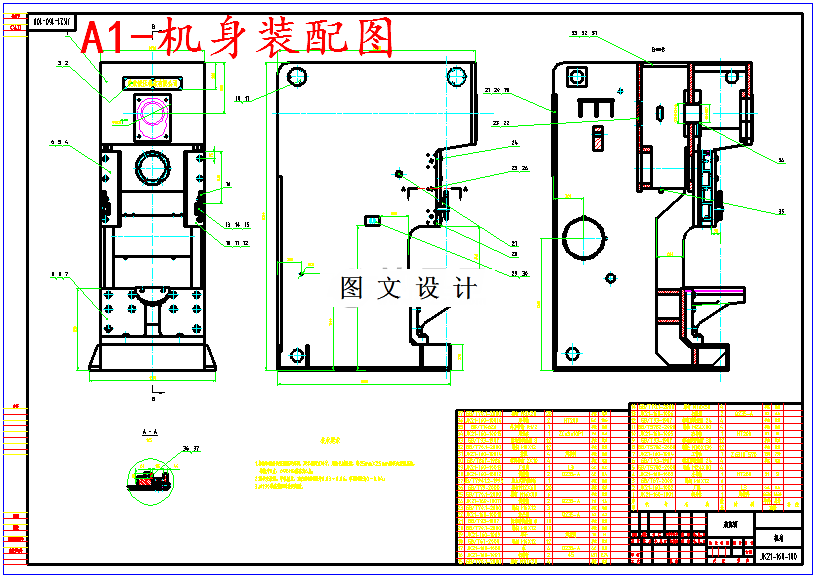

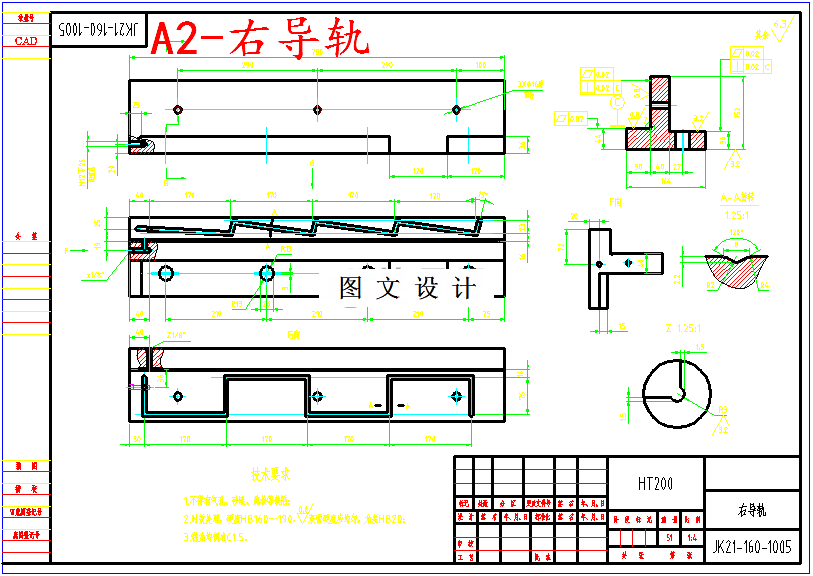

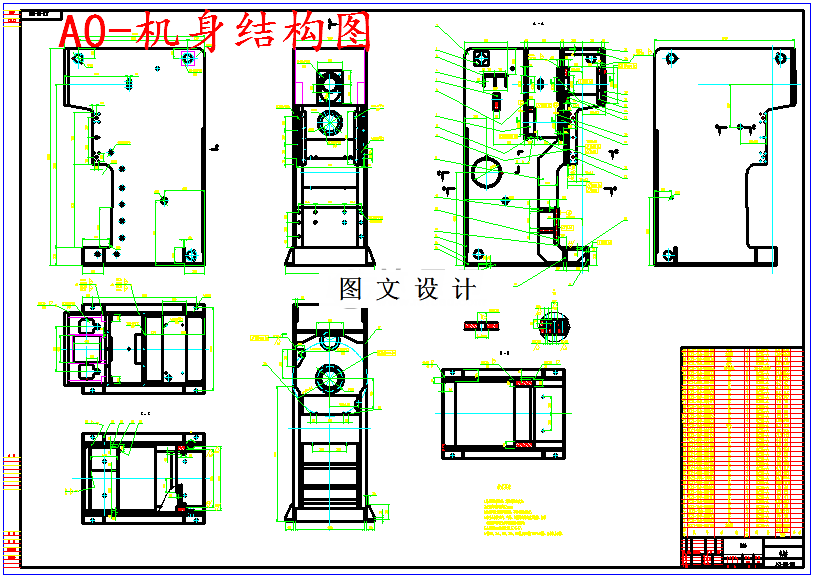

CAD版本图纸，共8张

Proe三维图一套

有限元分析文件一份

摘要

曲柄压力机在锻压设备中占有很大比例，是汽车工业的重要制造装备之一，低成本、高效率的专用锻压机床广泛应用于汽车行业的大型生产线。本设计基于汽车轮胎内圈的生产特点，进行了160吨开式压力机的总体结构设计。本设计应用材料力学和机械设计基本理论，通过理论计算与三维建模仿真相结合的方法对压力机机身部分进行了结构设计、强度校核和刚度校核，并进行了压力机的驱动方案、带传动系统和辅助系统设计计算；综合机床机身、传动系统、执行机构和各辅助系统的设计结果，进行了机床的基础设计；在整体结构的基础上对机身进行了有限元分析和工艺分析，验证其结构的合理性，并填写了工艺文件。本设计完成了160吨开式压力机的总体结构设计，保证了汽车轮胎内圈的加工精度并提高了机床操作便捷性，以期提高制件的生产率，降低生产成本。
