M5331-底传动双动拉伸机传动系统设计 下载积分：50　资料编号： M5331

作品包括:

Word版设计说明书1份

工序卡一套

PPT答辩一份

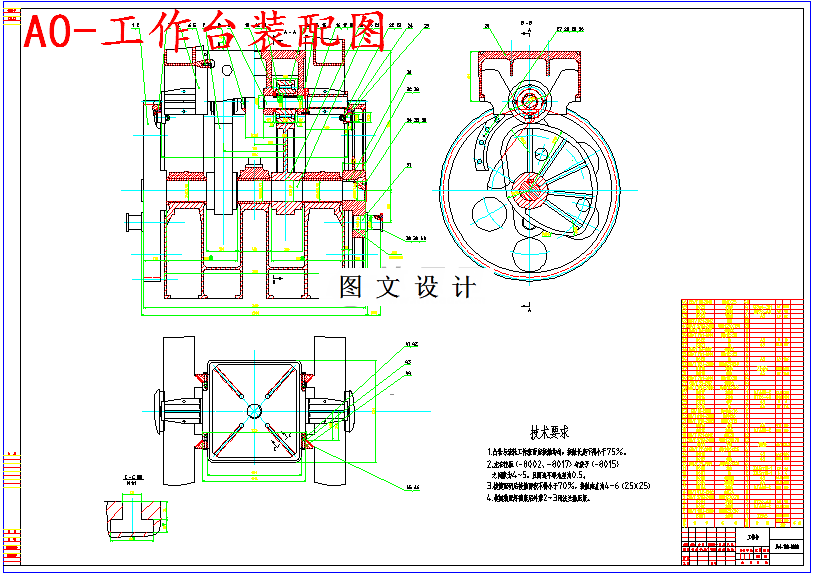

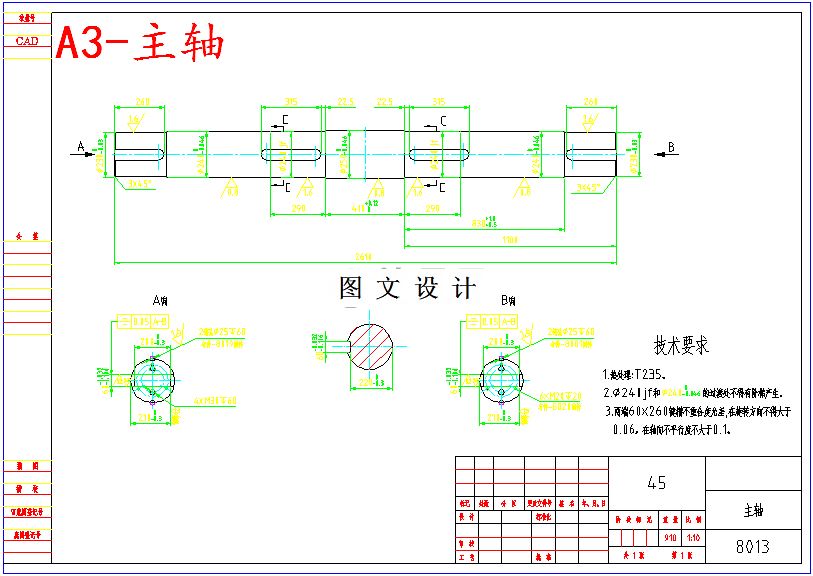

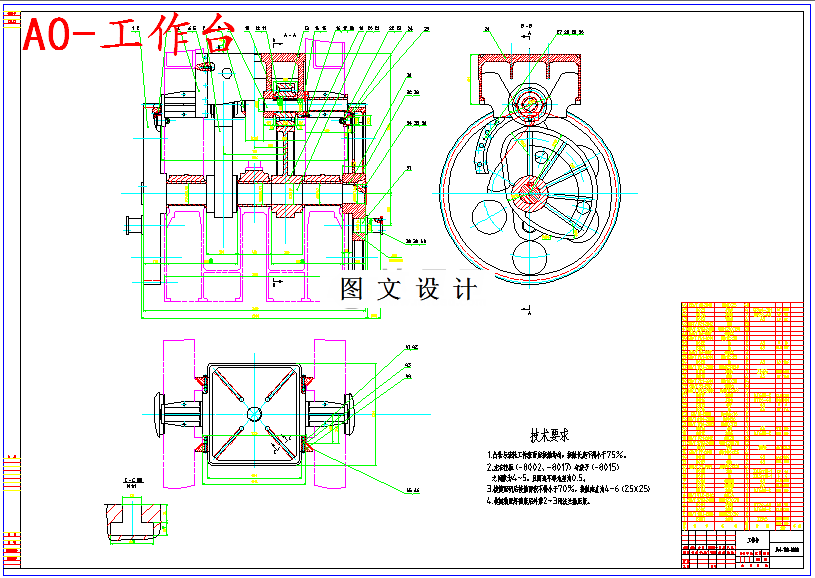

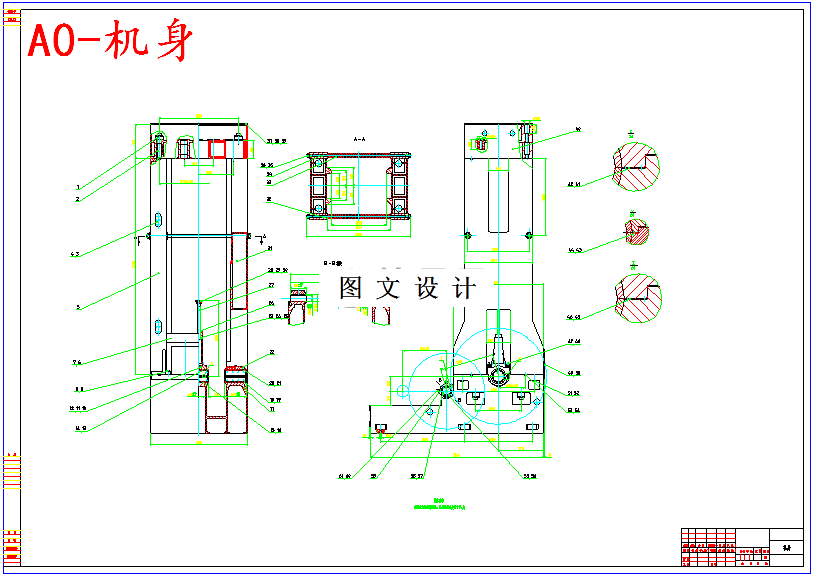

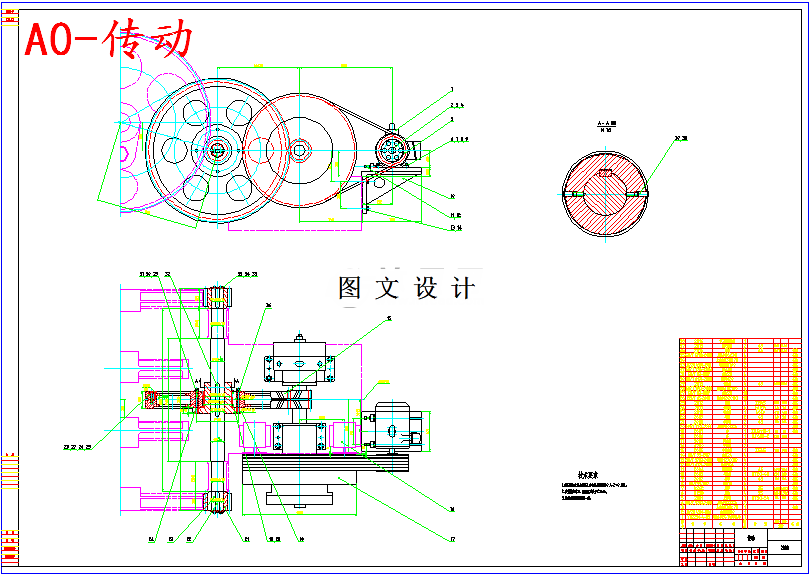

CAD版本图纸，共14张

有限元分析文件一份

摘要

机械压力机是在锻压生产中广泛应用的锻压设备之一。它几乎可以进行所有的锻压工艺。例如：板料冲压、模锻、冷热挤压、粉末冶金及冷热精压等。本课题主要研究底传动双动拉伸机传动系统，该拉伸机属于机械压力机的一种。 在确定传动系统总体结构配置的基础上，对主要传动部分进行设计。包括齿轮传动设计、凸轮滚子机构设计、轴的设计等。 根据传动系统的技术要求，传动轴及主轴的受力情况进行了分析，并校核了轴的强度。选取轴承并进行了验算。 对凸轮滚子机构进行了运动学分析，研究其运动规律，确保凸轮轮廓满足既定要求。还对凸轮滚子机构进行有限元分析，研究其受最大作用力下的形变和应力，确保凸轮滚子的强度满足技术要求。 对关键零件进行了工艺设计，研究其结构的合理性及加工的可能性，为实际的加工提供参考。
