M5335-摩托车轮毂液态模锻液压机液压系统设计 下载积分：50　资料编号： M5335

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

PPT答辩一份

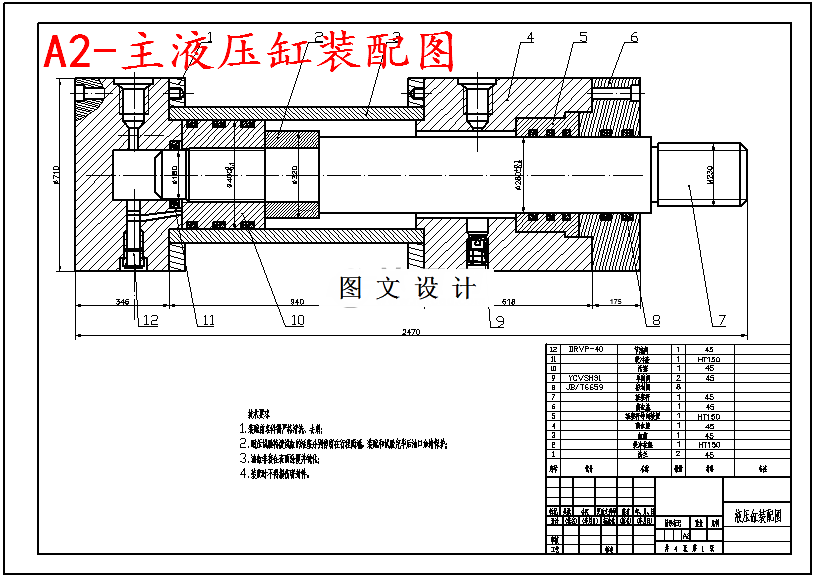

CAD版本图纸，共4张

摘要

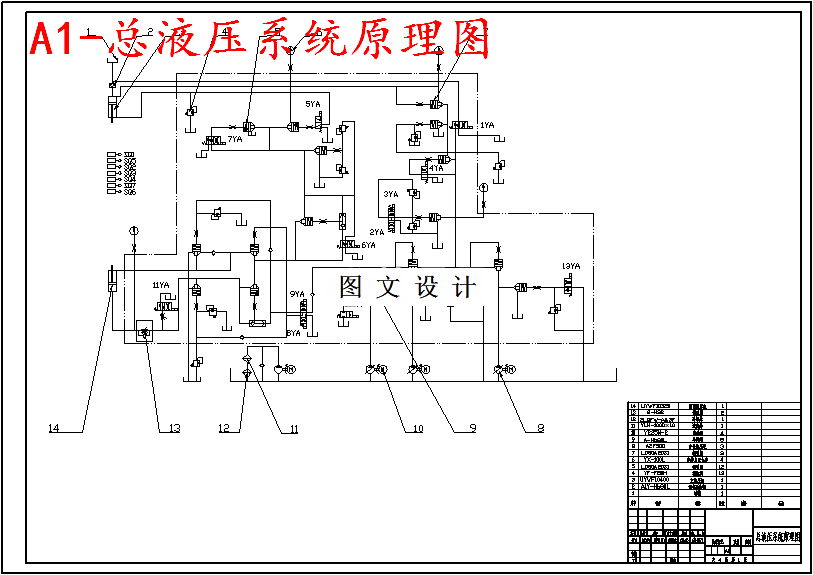

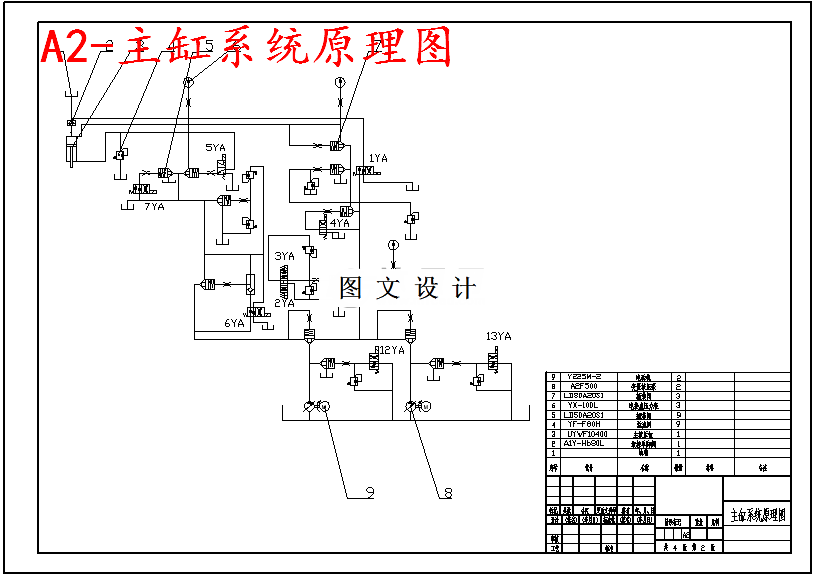

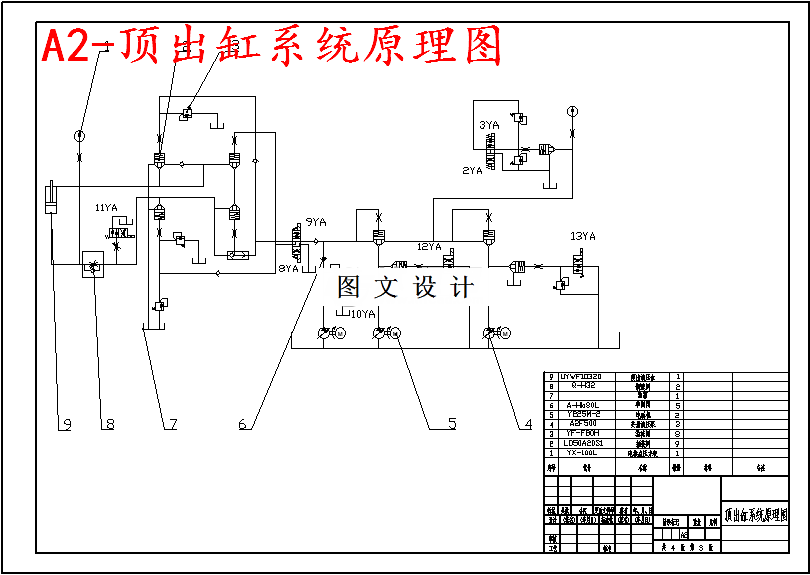

为摩托车轮毂液态模锻液压机设计了液压控制系统，该主机最大工作负载为3150kN。主机是由工作台、上横梁、4根立柱、滑块、锁紧螺母、打料机构、调整螺母、主液压缸和顶出液压缸等部分组成。液压机的工艺流程：主缸快速下行→主缸工进加压→主缸保压延时→主缸回程→顶出缸顶出→顶出缸保压延时→顶出缸释压→取锻件→顶出缸回退。通过对液态模锻液压机的主要参数的选定和计算，对主要工作部件工况分析，制定了液压系统的总体设计方案，主要包括调速回路、保压回路、卸荷回路，绘制了整体的液压系统原理图。对液压机的液压系统中的液压元件进行选型设计及计算，确定了液压缸的基本尺寸，选定了LD50A20S1型插装阀、YF-F80H型溢流阀等液压元件、选定了A2F500液压泵、选定了Y225M-2型电动机，而且对系统的的性能进行了验算，通过对系统的压力和温升的验算，本设计的液压系统满足模锻液压机的基本设计要求：系统最大工作压力值为25MPa，主缸快速下行速度为0.2m/s，工进速度为0.008m/s，快速回退速度为0.15m/s，顶出缸顶出速度为0.02m/s，回退速度为0.112m/s。
