M5337-矿用液压支架缸体镗滚加工工艺规程及专用装备设计 下载积分：50　资料编号： M5337

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

PPT答辩一份

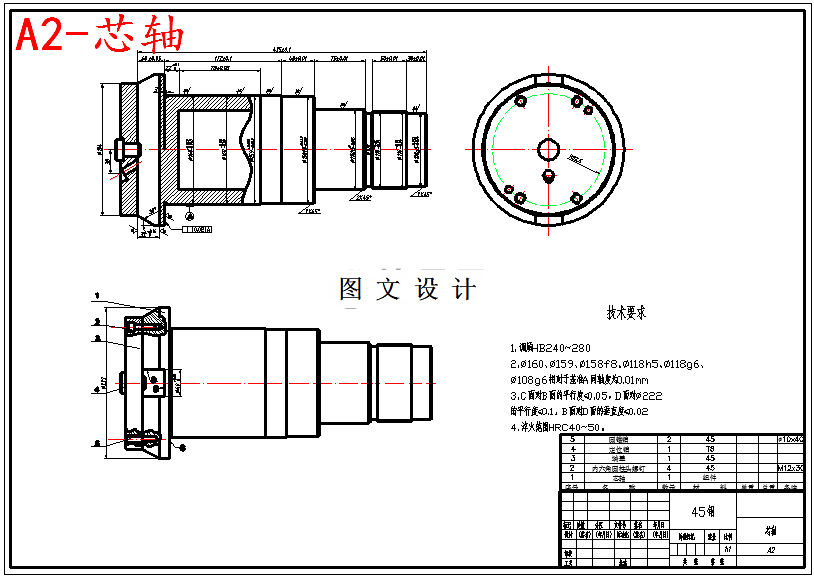

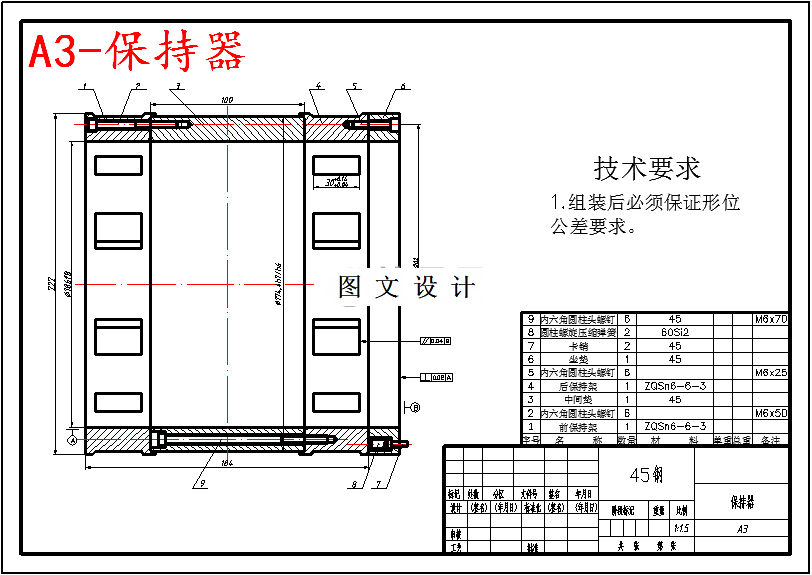

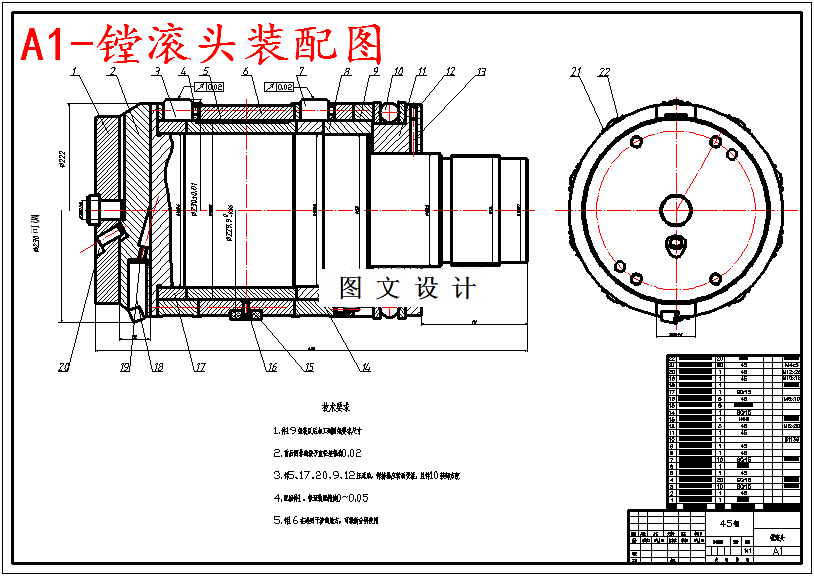

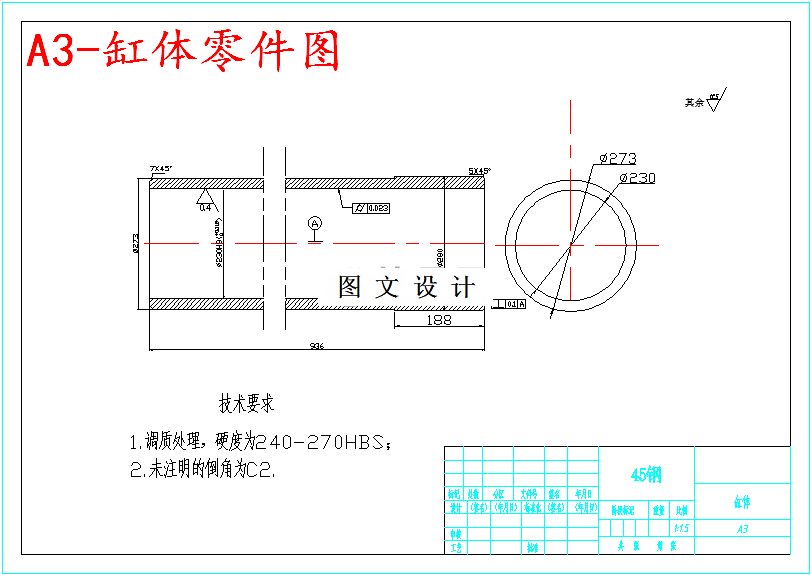

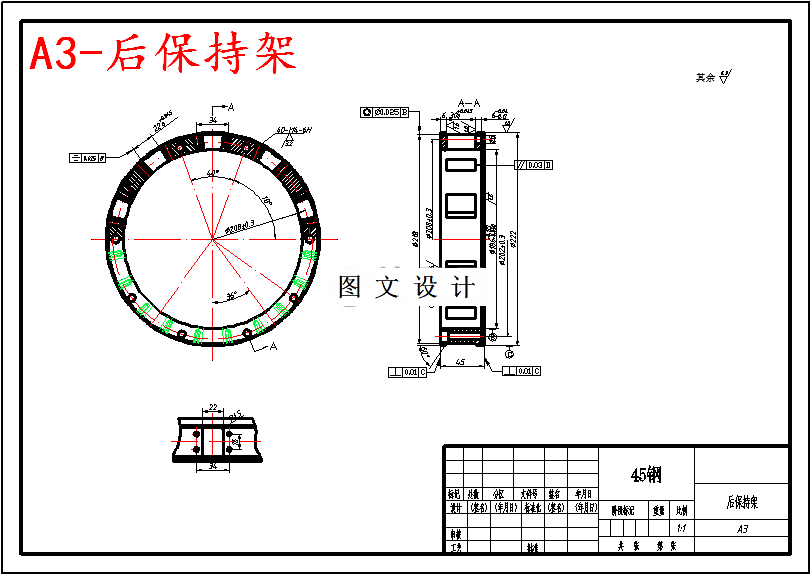

CAD版本图纸，共8张

工序卡1张

工艺过程卡1张

摘要

液压支架缸体作为立柱油缸、液压支架等产品的主要组成部分，其加工质量的好坏直接影响整个产品的寿命和可靠性。缸体加工不仅对同轴度、耐磨性要求严格，而且表面粗糙度也要求为Ra0.1-0.4μm。通过综合分析，本文采用镗滚复合加工工艺的加工方法对矿用液压支架缸体进行分析，不仅提高了缸体的疲劳强度，而且生产效率至少提高了45%。采用镗滚复合加工工艺，本文通过对镗刀块、滚柱、前后滚道、芯轴、保持器、轴承等复合刀具组成部分设计，来完成镗滚复合刀具的总装配，进而完成液压油缸加工。目前，镗滚复合刀具主要依赖进口产品，因此，设计研制镗滚复合刀具具有重要现实意义。
