M5338-YWZ600／90型制动器设计 下载积分：50　资料编号： M5338

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

PPT答辩一份

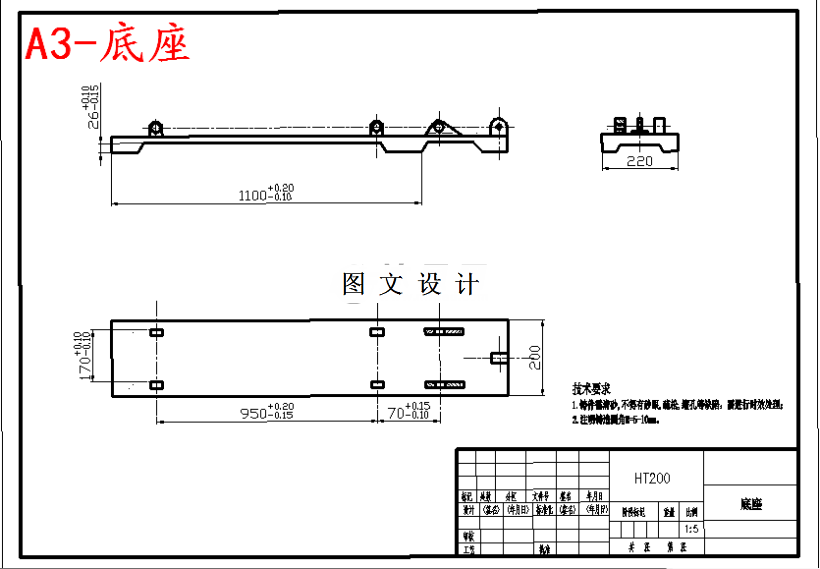

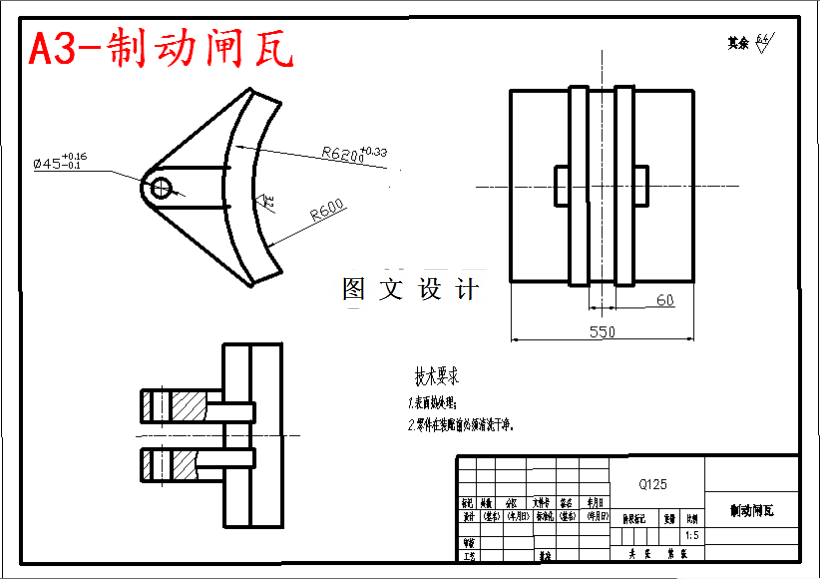

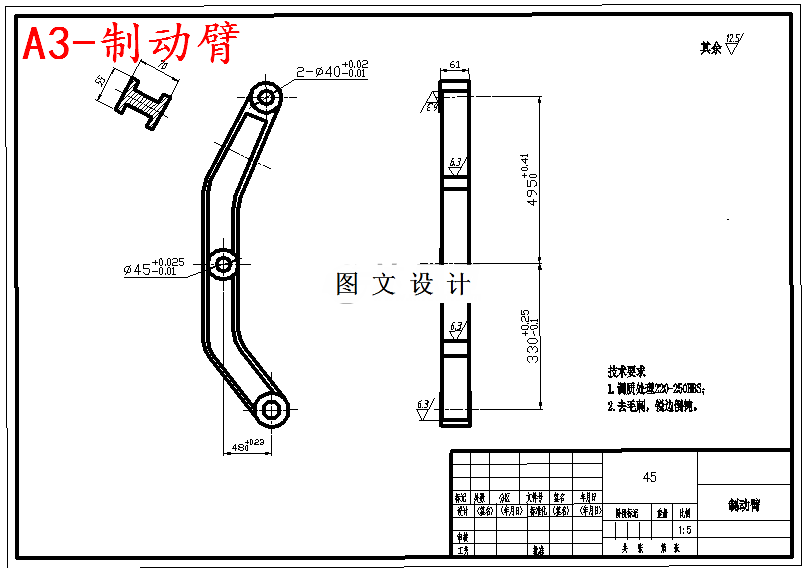

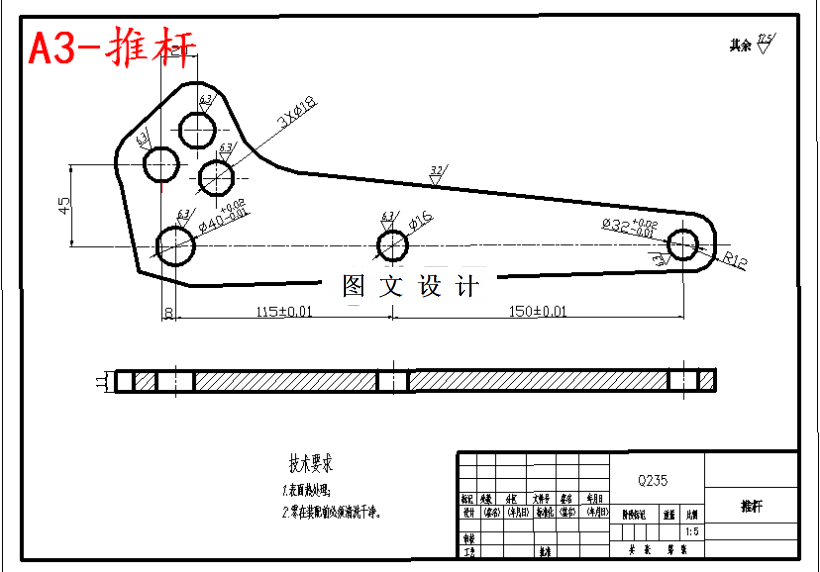

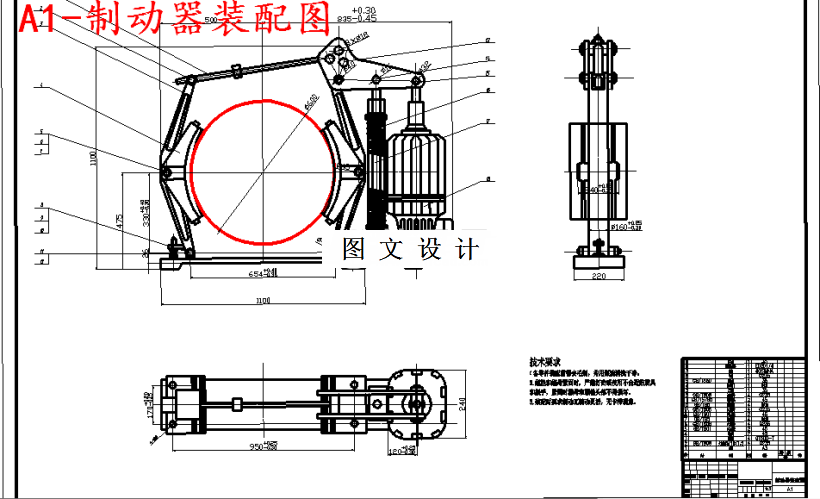

CAD版本图纸，共5张

摘要

制动器是机器减速或停止的装置。此次设计了一种型号为型电力液压块式制动器，根据各个杆的受力情况确定制动器杠杆比，根据制动力矩为3200，选用Ed系列Ed201/6推动器作为制动器驱动装置，该系列液压推杆制动器由制动架和相匹配的Ed型电力液压推动器组成。制动平稳，结构可靠，寿命长，无噪声。多用于起重运输机械驱动装置的机械制动。主要通过对制动弹簧、制动臂、销轴、制动闸瓦等构件的设计计算达到操作频率1200次/、退距1.2的技术指标。制动臂校核运用有限元分析法，方便寻找变形截面。
