M5340-拨叉零件加工工艺规程及钻双孔专用夹具设计 下载积分：50　资料编号： M5340

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

PPT答辩一份

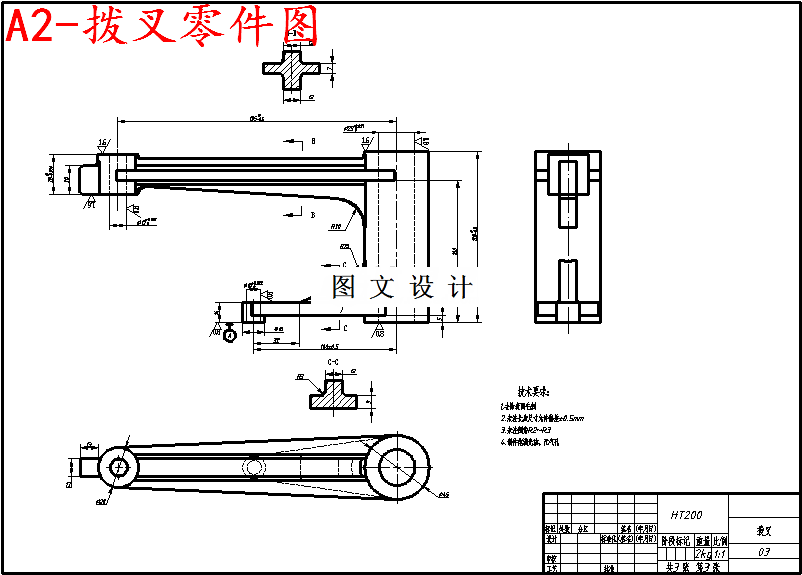

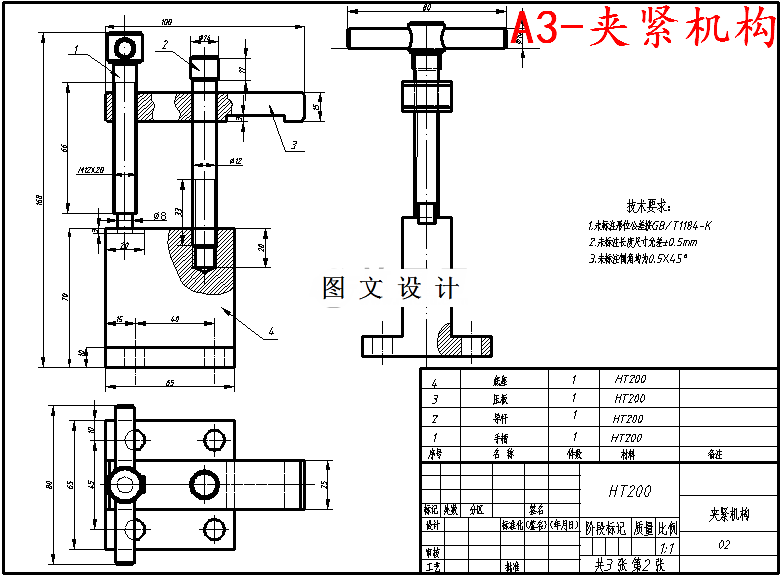

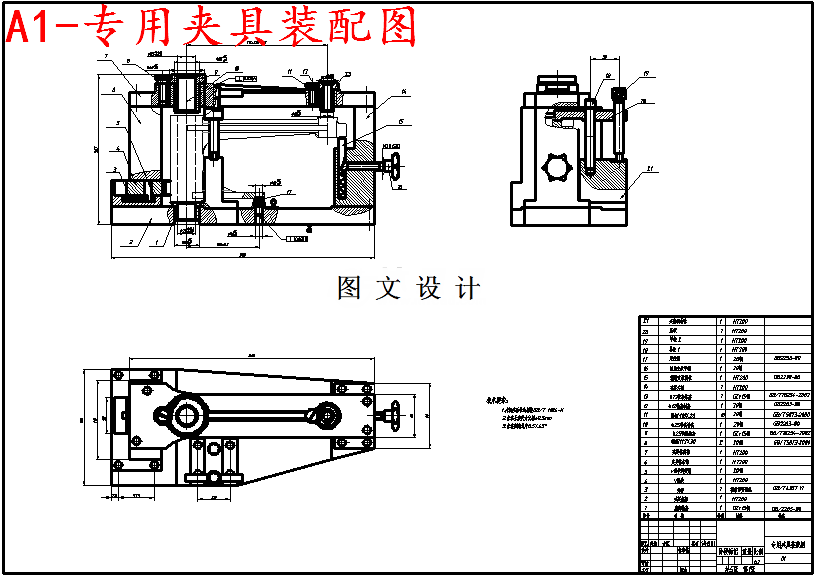

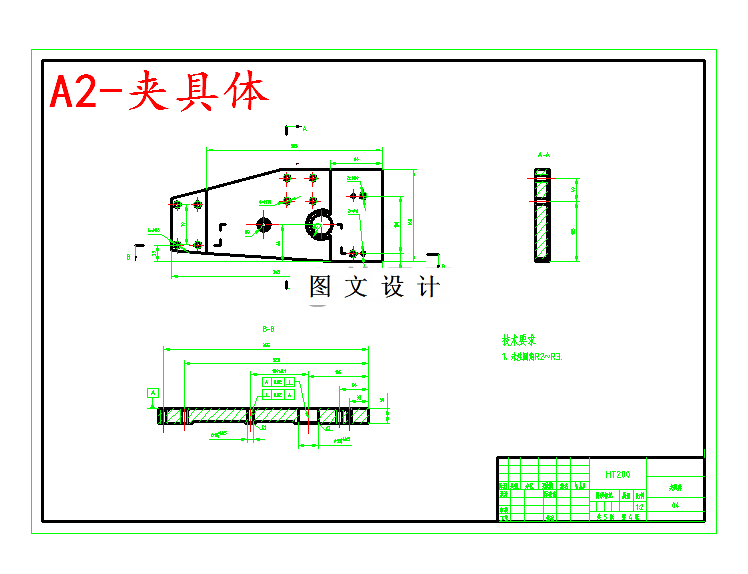

CAD版本图纸，共4张

工序卡一套

工艺过程卡1张

摘要

本设计针对特定一种铸造拨叉的毛坯进行了加工工艺分析。需要加工部分以上下两个平面和三个通孔为重点。结构上拨叉悬臂部分较长，为了保证精度需要增加辅助支承。加工工艺难点还有拨叉待加工的孔中有一个属于深孔加工，相对普通的孔加工需要着重考虑导向，散热，排屑等问题。文中制定了详细的加工工艺流程，分别确定了每一工序中所用的加工机床，刀具，加工尺寸，定位基准和其他数据。之后针对拨叉钻孔加工，设计了一种适合中批量生产，制造简单的钻孔专用夹具。经过计算，设计出的夹具可以满足孔间距的加工公差要求0.5mm。加工后孔壁粗糙度Ra可以达到0.8μm。
