M5341-卧式数控加工中心刀库设计 下载积分：50　资料编号： M5341

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

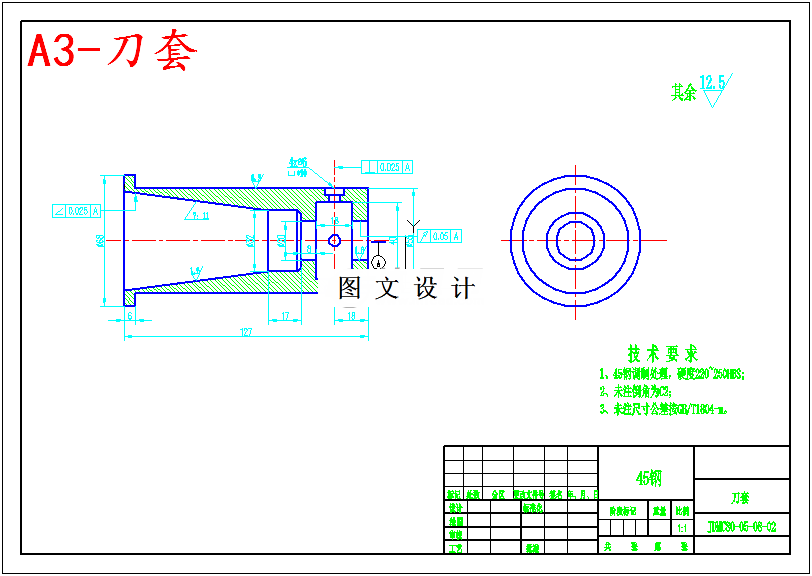

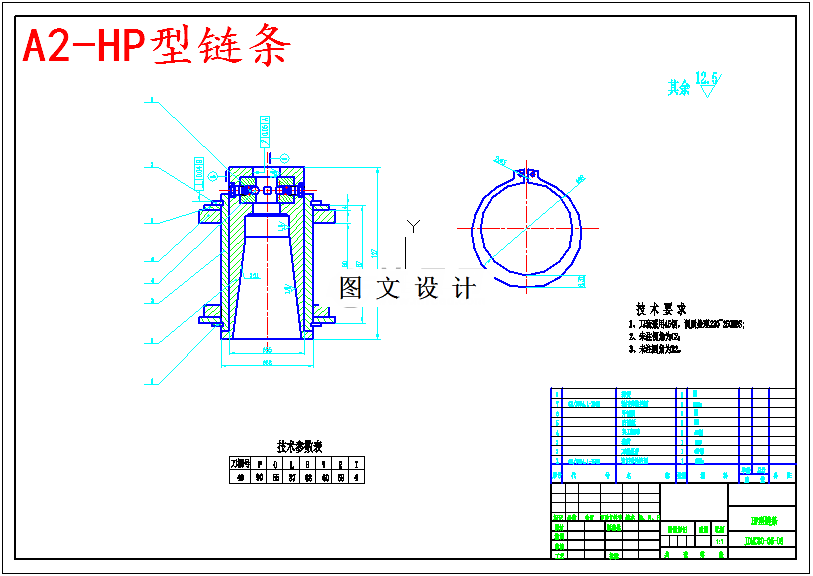

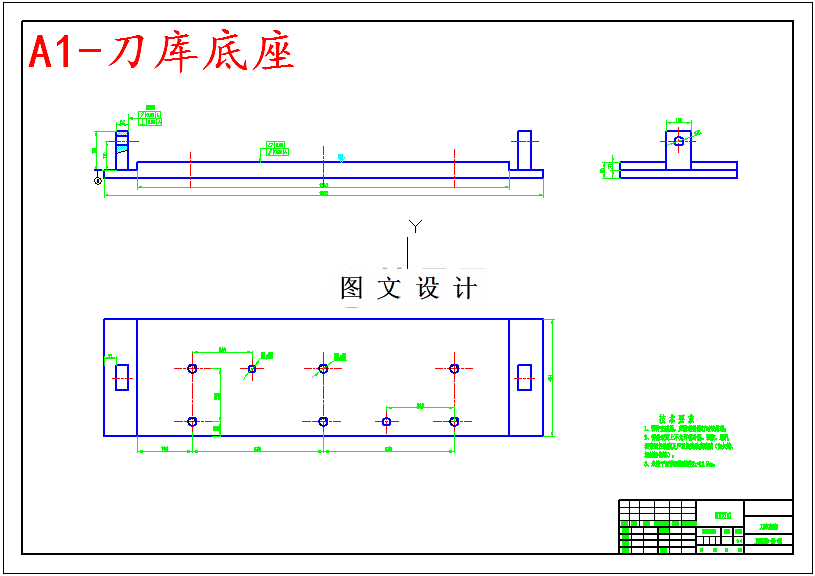

CAD版本图纸，共7张

摘要

本设计从加工中心的可靠性出发，对各类刀库的性能进行深入研究对比，针对卧式数控加工中心做出合理的刀库设计。刀库采用链式结构，由刀库体、刀库底座、刀库驱动装置、刀套链定向装置和刀套链以及手动卸刀装置等构成。刀库容量为60把刀，采用任意选刀方式。刀库本体结构采用一个驱动轮，两个从动轮和一个张紧轮的布局方式。刀库的驱动装置是由液压马达和齿轮减速箱构成的，转速由液压装置进行控制。
