M5345-万能试验机的设计 下载积分：50　资料编号： M5345

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

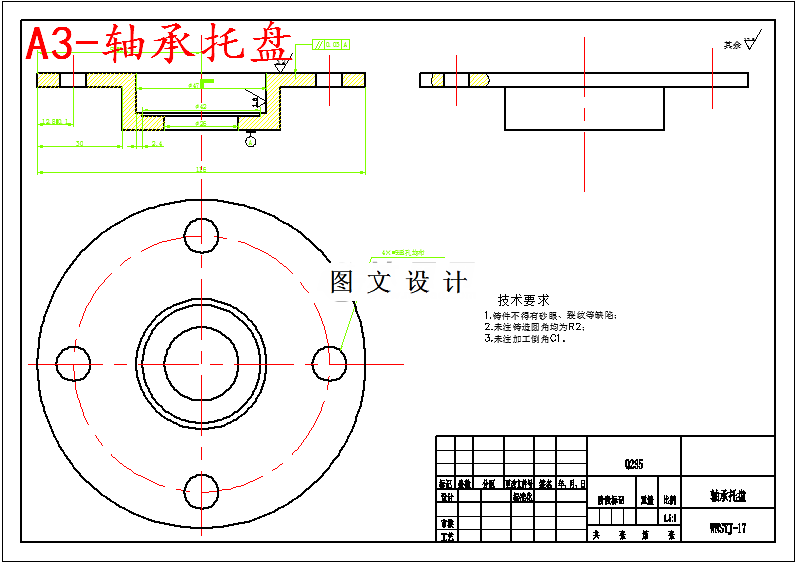

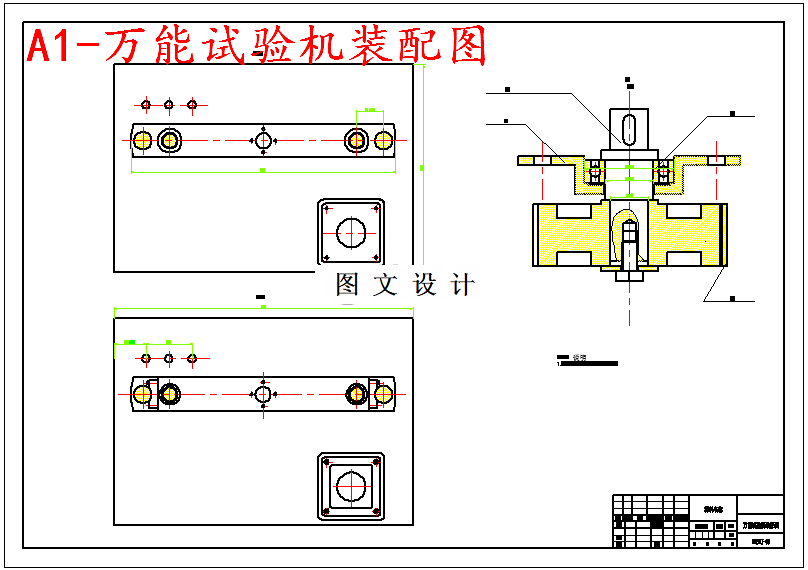

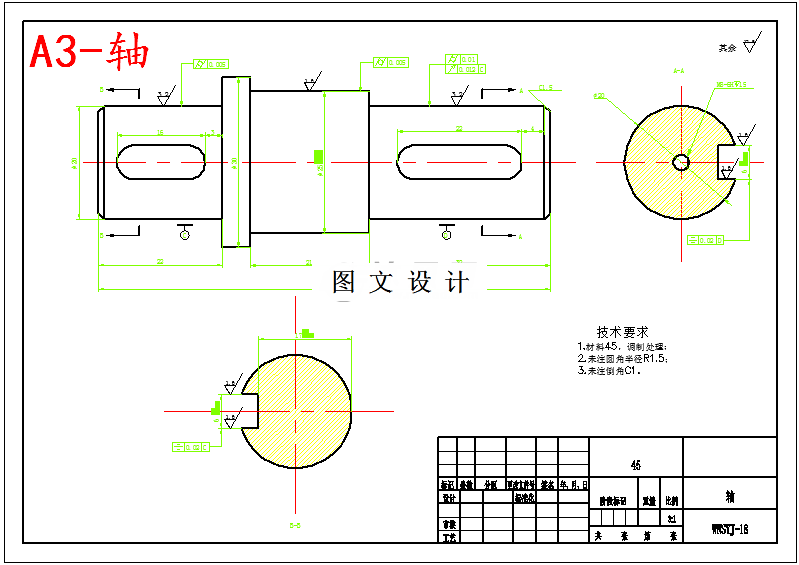

CAD版本图纸，共5张

摘要

试验机是一种测试试的仪器，本次设计的试验机是测试材料性能的一种机床，主要测试金属材料的力学性能，因此也被称为万能材料试验机。材料试验机已经经过了很长时间的发展，其技术已经比较成熟。现在市场上存在的试验机主要有三类：电子式万能试验机、液压式万能试验机、电液伺服式试验机。本次设计为电子式万能试验机，主要用来做拉伸和压缩试验，采用机械驱动，电动机—减速器—带轮—滚珠丝杠—中横梁。同时一端各用一根立柱用来导向，其中拉压辅具采用手动加紧结构和万向节部分，对于支撑结构则按能达到刚度和强度要求的最小质量原则进行设计。总的来描述其主要结构是导向立柱、丝杠、中横梁、机台、拉压辅具、带轮、同步带。为了达到精度要求，该试验机的主要零部件应在加工中心和精密机床上进行加工。该设计已经满足了对刚度、精度、传动平稳性等各方面的要求。
