M5347-ZJJ2490直立式井架总成设计 下载积分：50　资料编号： M5347

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

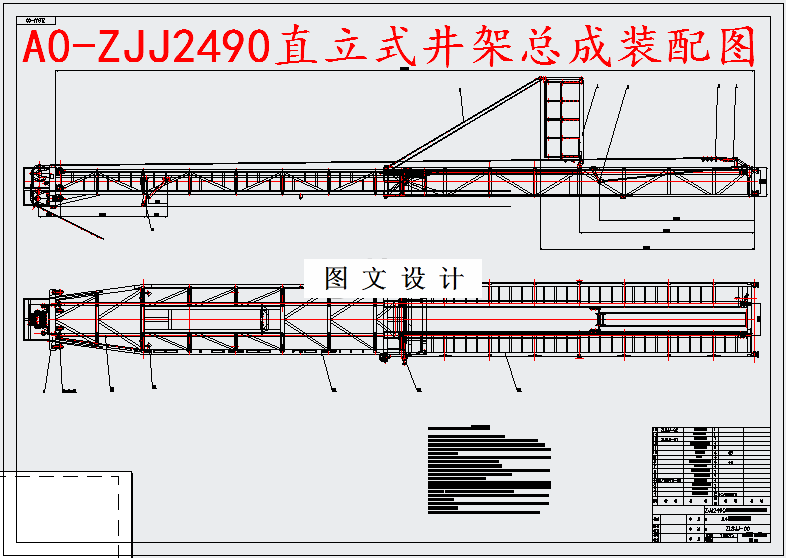

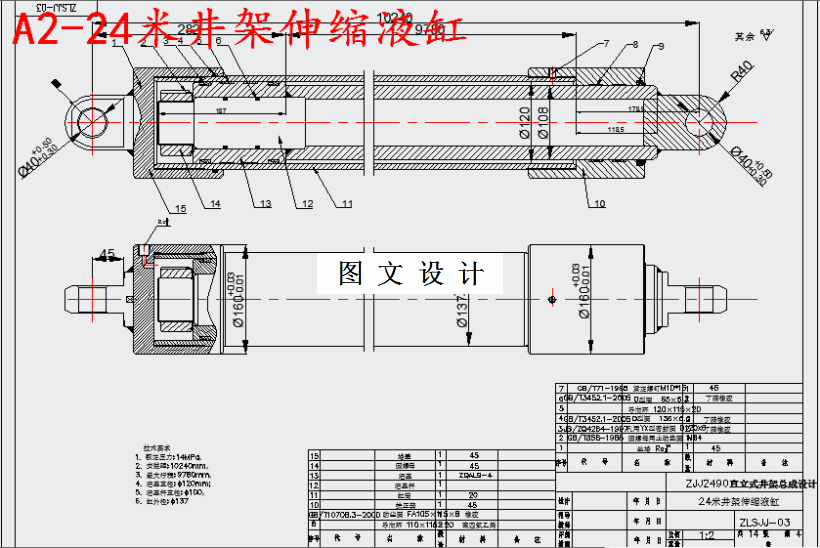

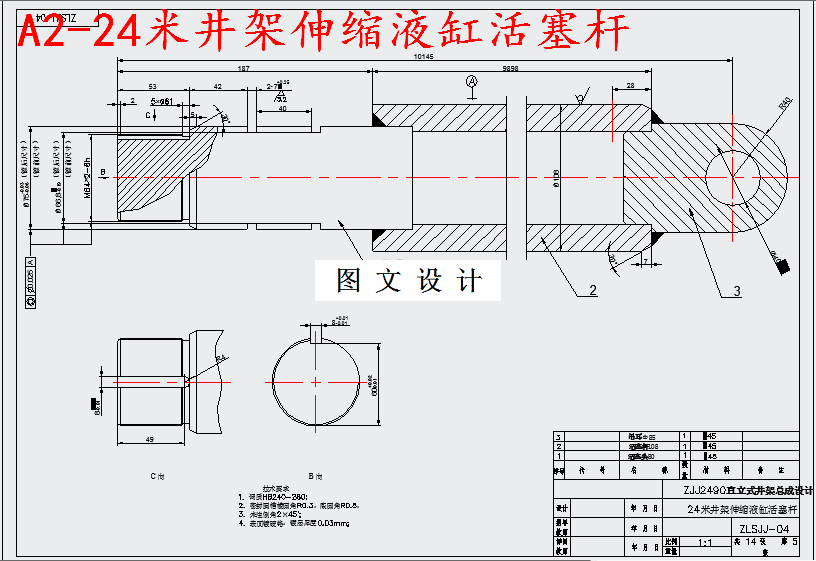

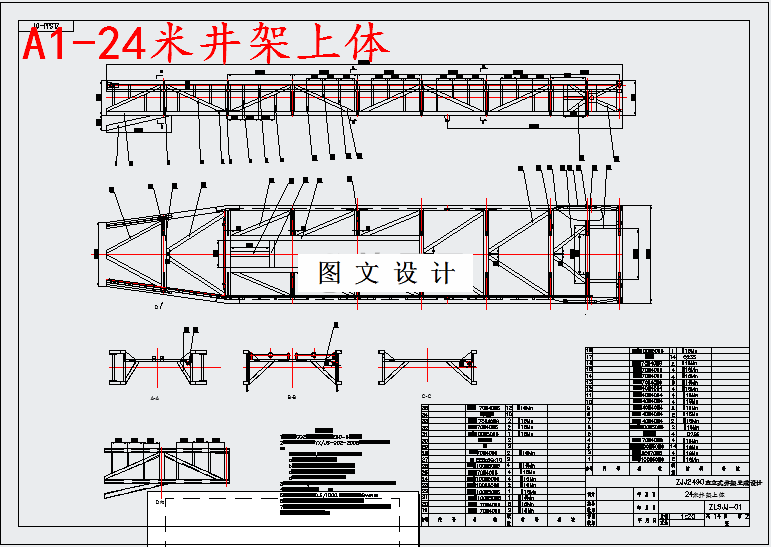

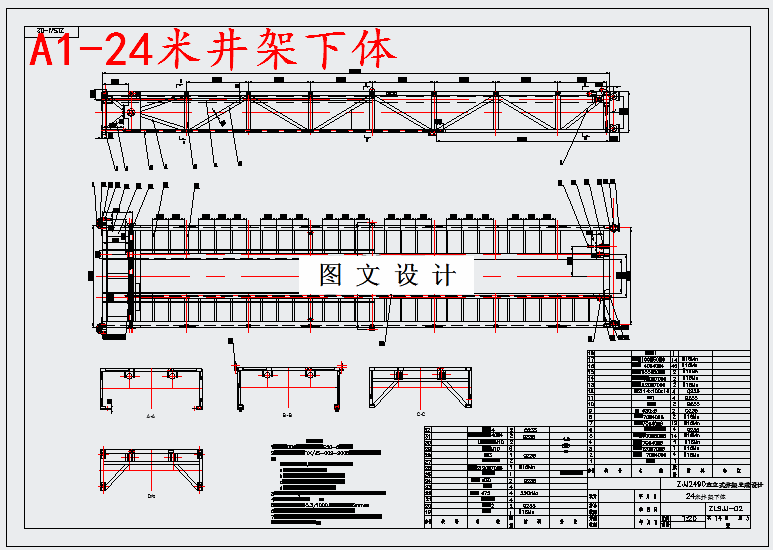

CAD版本图纸，共14张

摘要

在石油开采过程中，难免会发生井下事故，如套管变形、卡钻等。当发 生井下事故时，修井机作为修井工具对井下事故进行排查和修复。井架是修井机的重 要组成部件，在修井生产过程中，用于安放和悬挂天车、游车大钩、吊环、吊钳等起 升设备与工具，以及起下油管、抽油杆等工具，井架的承载能力在一定程度上就决定 了修井机在修井过程中的工作能力。为了安全顺利的完成一定井深的修井工作，井架 必须具有足够的承载能力和稳定性，而井架的承载能力又主要由井架的结构决定。本次课题主要任务与目的是根据现有相关图纸设计和改进车载修井机井架的主体结构 和连接部件等。并对该井架进行结构静力学分析，为车载修井机井架的设计提供技术 支持。井架在受到载荷后会发生偏移现象，结构上会发生变化。
