M5349-BQ320-00型分动带泵装置设计 下载积分：50　资料编号： M5349

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

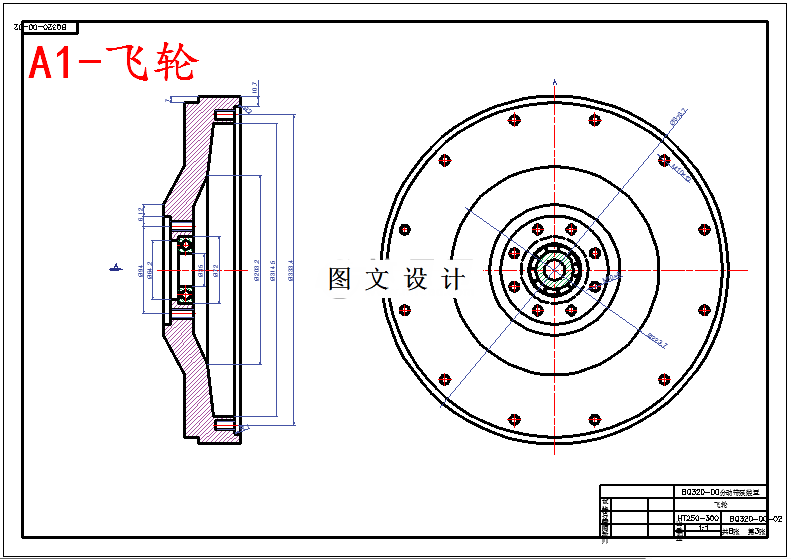

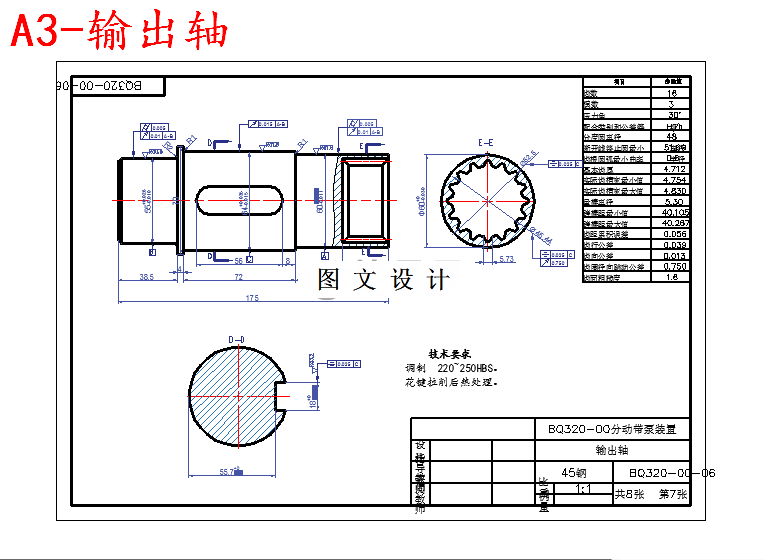

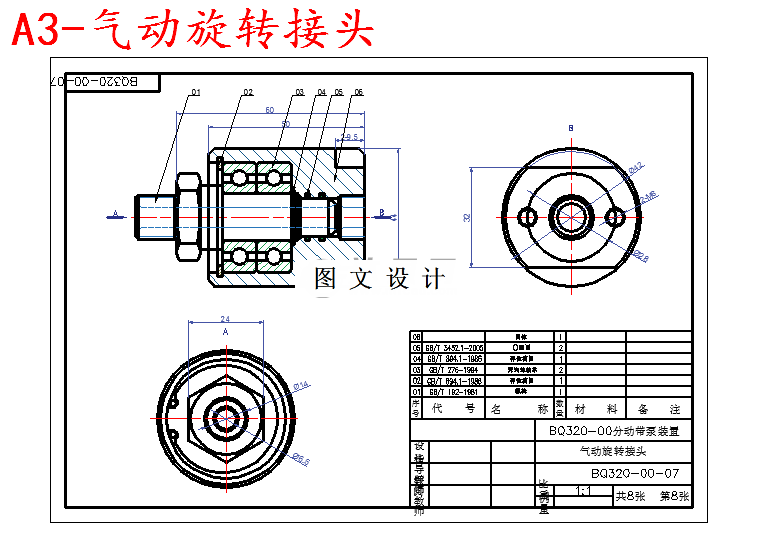

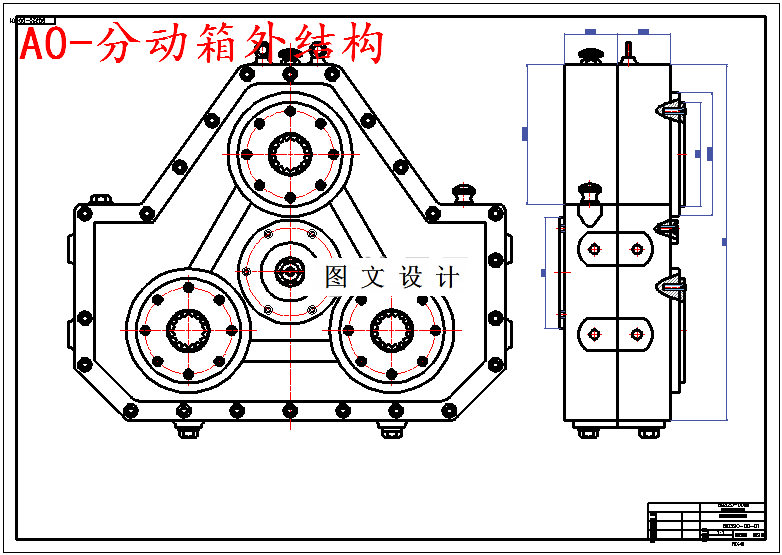

CAD版本图纸，共8张

摘要

随着石油工业的快速发展，越来越多的移动平台被广泛应用。作为移动平 台传动设备的重要一环，分动器承担着将发动机的输出动力分配到工作液压泵的重要 任务。施工中，分动装置一旦发生故障，整台泵车将完全不能工作，进而严重影响到 整个工程的进度。所以分动装置的合理设计与优化直接影响着泵车整车的工作性能。 本次设计了一种分动带泵装置。在设计过程中，首先综述了大量文献，深入分析了现 有分动带泵装置的工作原理和结构特点。然后，根据设计要求与参数，分别对 BQ320 分动箱传动、连接结构等关键部件进行结构设计，形成总体设计方案。最后对分动箱 的主要传动和连接部件的进行了受力分析与强度校核。 此次设计的 BQ320 型分动箱采用标准化模块设计，可选择多种输入方式，包括高 弹联轴器、柔性盘、离合器与 SAE 标准发动机飞轮连接。具有标准设计，精密铸造外 壳，采用高精度齿轮，优良的密封系统等设计特点。
