M5352-4FZ18-35-00四闸板液压防喷器设计 下载积分：50　资料编号： M5352

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

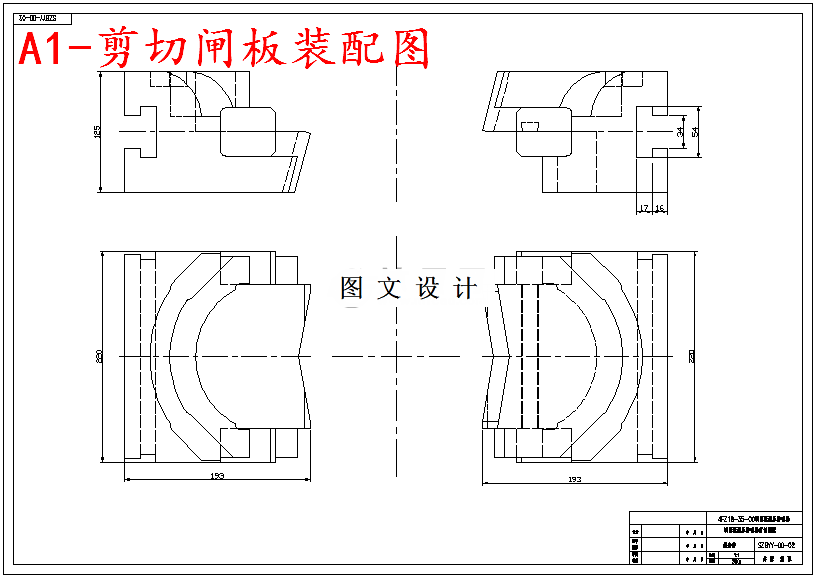

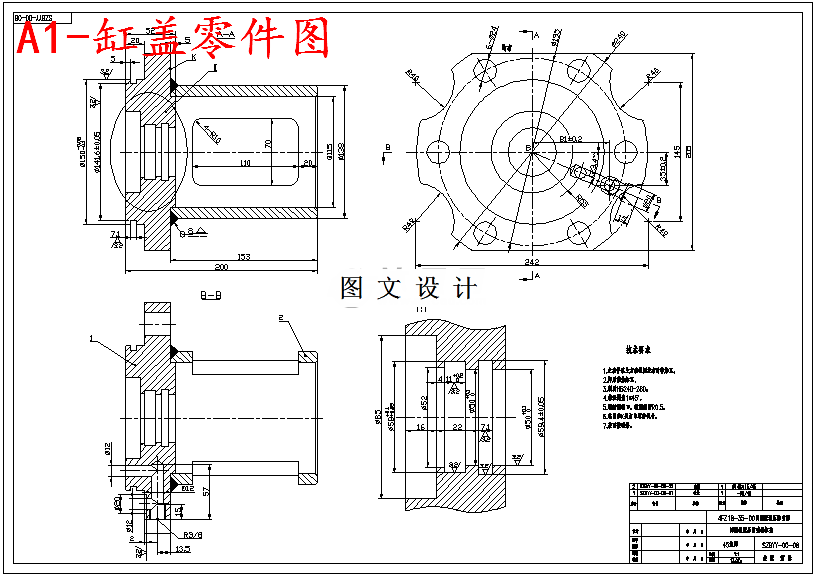

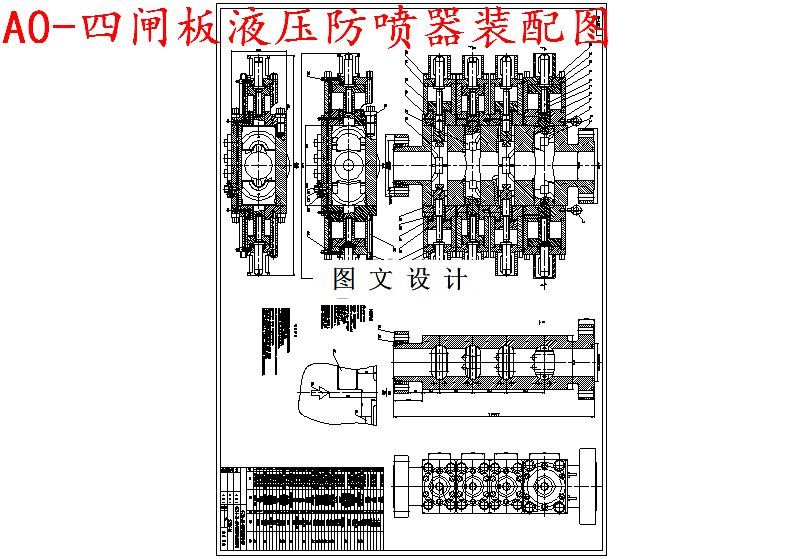

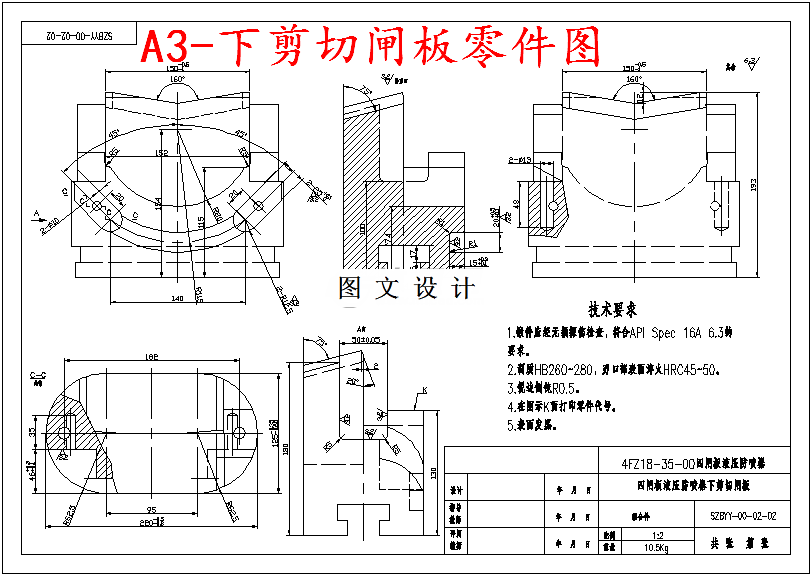

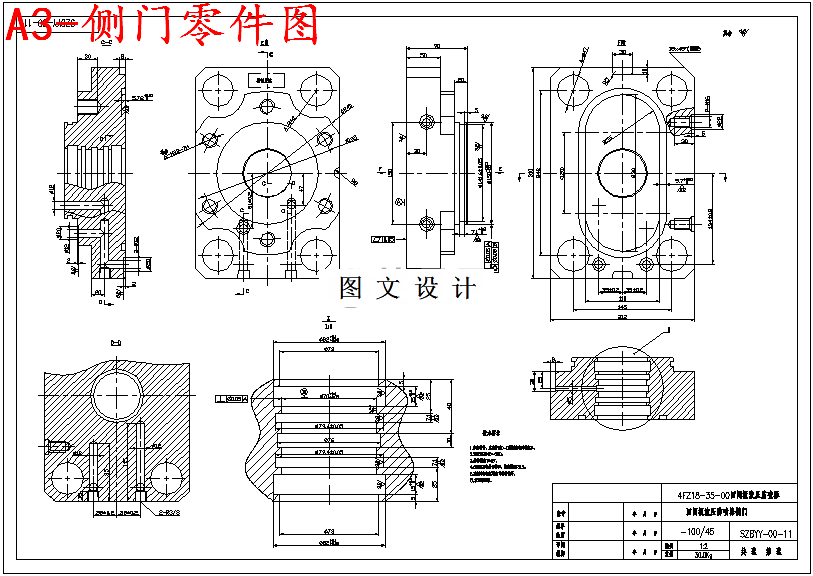

CAD版本图纸，共15张

摘要

液压闸板防喷器是用于勘探开发高压油、气田，防止井喷事故发生和平衡钻 井压力的关键井控设备。液压防喷器一旦失效,将会导致井喷、井涌等恶性事故。因 此,防喷器的合理设计对于保证钻井作业顺利进行和人身安全具有重要作用。为此， 本设计根据 API Spec 16A 的要求，设计了一种四闸板液压防喷器（4FZ18-35-00），根 据不同的井喷情况，使用不同类型的闸板，达到有效防范井喷事故发生的目的。使用 该防喷器，当井内有管柱时，配上相应管子闸板能封闭套管与管柱间环形空间；当井 内无管柱时，配上全封闸板可全封闭井口；在紧急情况下（井喷失控、井喷着火等）， 剪切闸板强行将井内钻杆剪断，达到封井的目的。首先确定了整体设计方案，包括对 半封闸板，全封闸板，剪切闸板，法兰等密封结构及密封件进行了设计；然后采用 ANSYS 有限元分析计算了壳体在试验压力下的弹性变形及应力分布状况；最后，计 算部分主要内容为液压缸的设计与校核，侧门螺栓双头螺柱的校核。结果表明该四闸 板液压防喷器满足设计要求，密封可靠、耐高压、可以长时间的关闭井口，能够有效 的防止井喷事故发生和平衡钻井压力，为油井安全提供保障。
