M5357-YG70-00游车大钩设计 下载积分：50　资料编号： M5357

作品包括:

Word版设计说明书1份

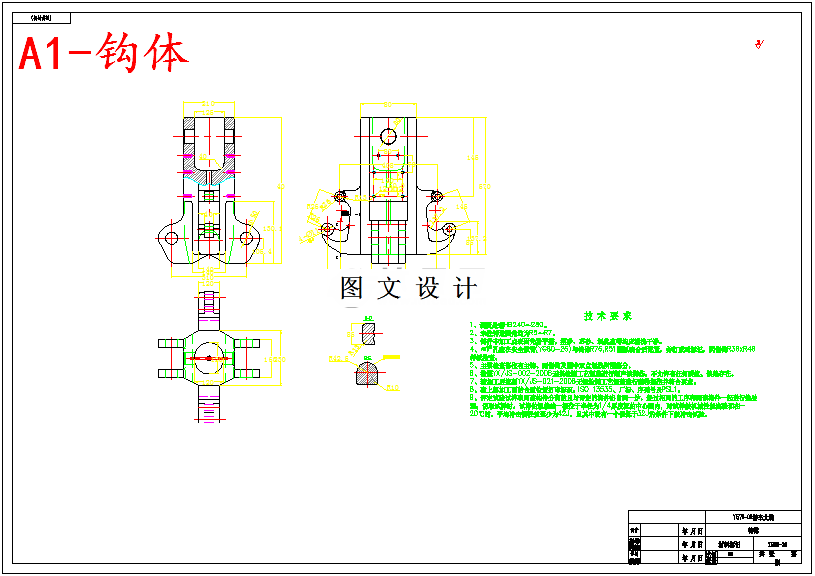

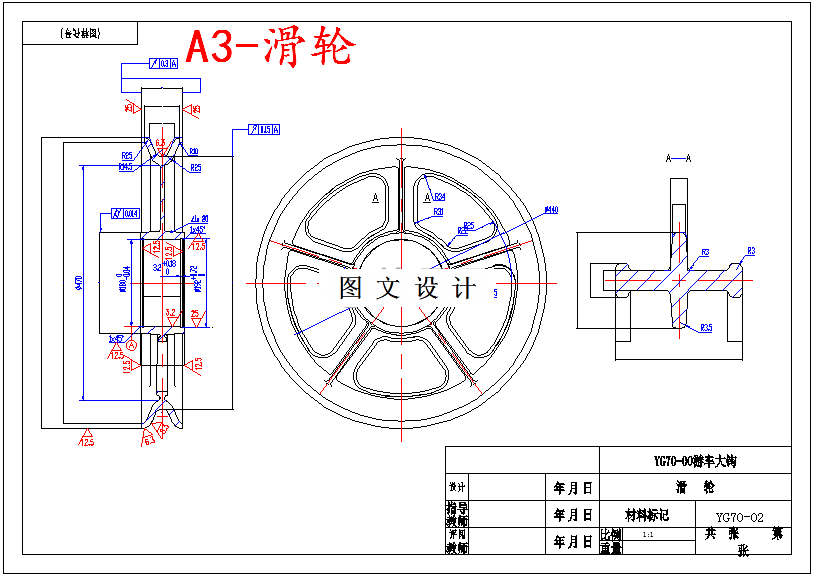

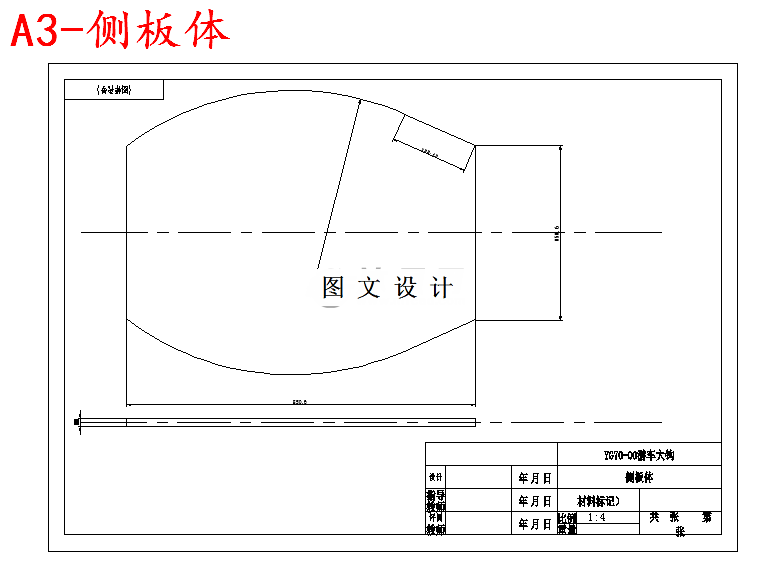

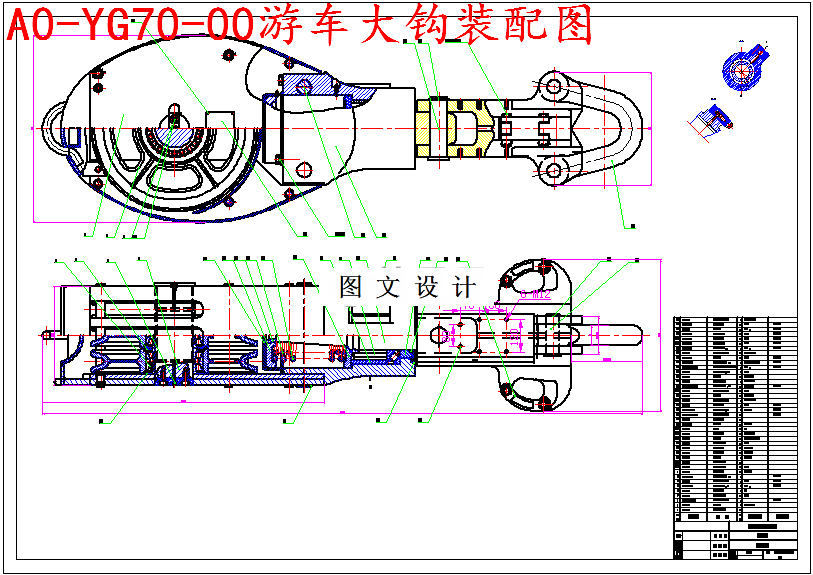

CAD版本图纸，共30张

摘要

游车大钩是石油天然气钻采和修井作业中用于提升钻杆、油管、抽油杆及各种钻具的必不可少的设备，其工作效率与性能直接或者间接决定着采油的效率，进而对石油行业的收益造成一定影响。因此，游车大钩的合理设计对于保证钻进作业的高效率顺利进行起着重要作用。为此，本文首先综述了大量文献，并对宇星公司现有的游车大钩的重要零部件进行深入研究与相关测绘，深入分析了现有游车大钩的工作原理和结构特点。然后利用机械原理、机械设计等理论知识，确定了游车大钩的整体设计与改造方案，对滑轮轴、左右侧板、支撑板、定位环、联接销、钩身、钩杆等关键零部件进行了结构设计。所设计的整体式游车大钩具有三个滑轮，钩体可以绕着钩筒旋转，可根据使用情况控制钩的转动，使其满足提升过程中的各种情况。最后，利用材料力学的知识，分别根据主钩、主要承载销体等关键承载零部件的材料及材料属性、额定载荷，通过查询API8C的标准安全系数，计算得到主钩及主要承载销体的许用应力，并对其进行了强度校核。结果表明，所设计YG70-00游车大钩符合设计要求，优化了游车大钩的结构，可有效地提高修井作业的效率
