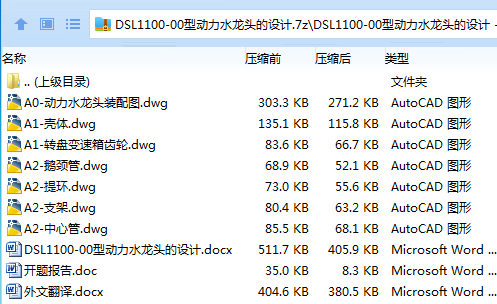

作品包括:

Word版说明书1份，共42页，约16000字

任务书一份

开题报告一份

外文翻译一份

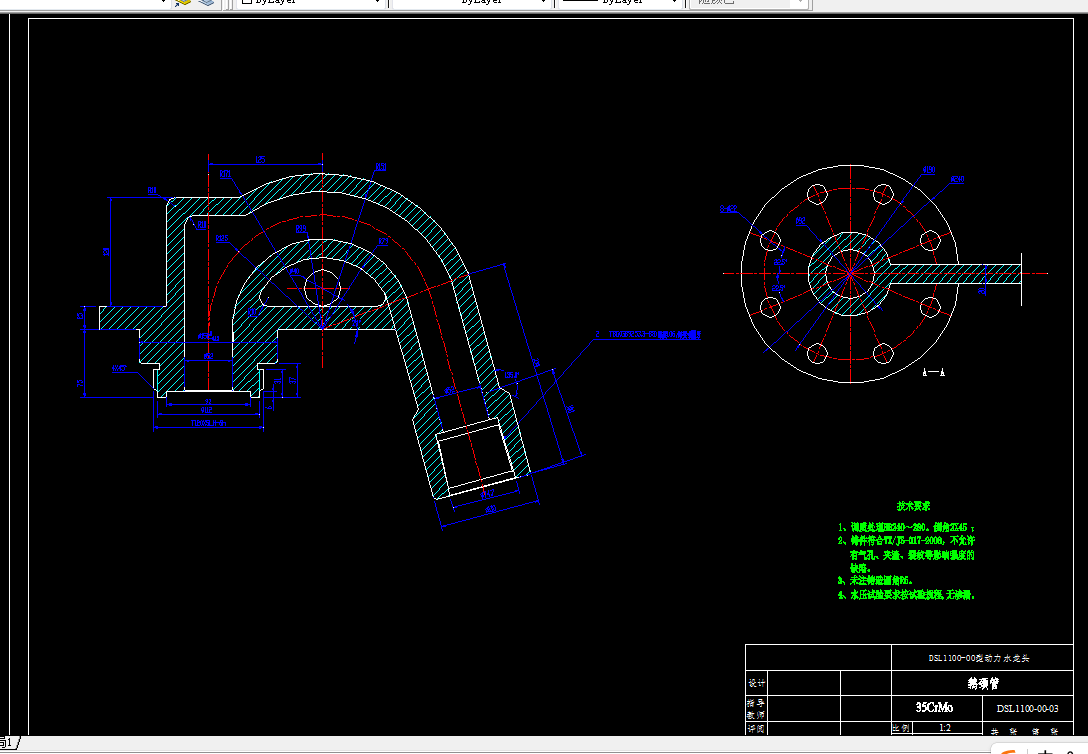

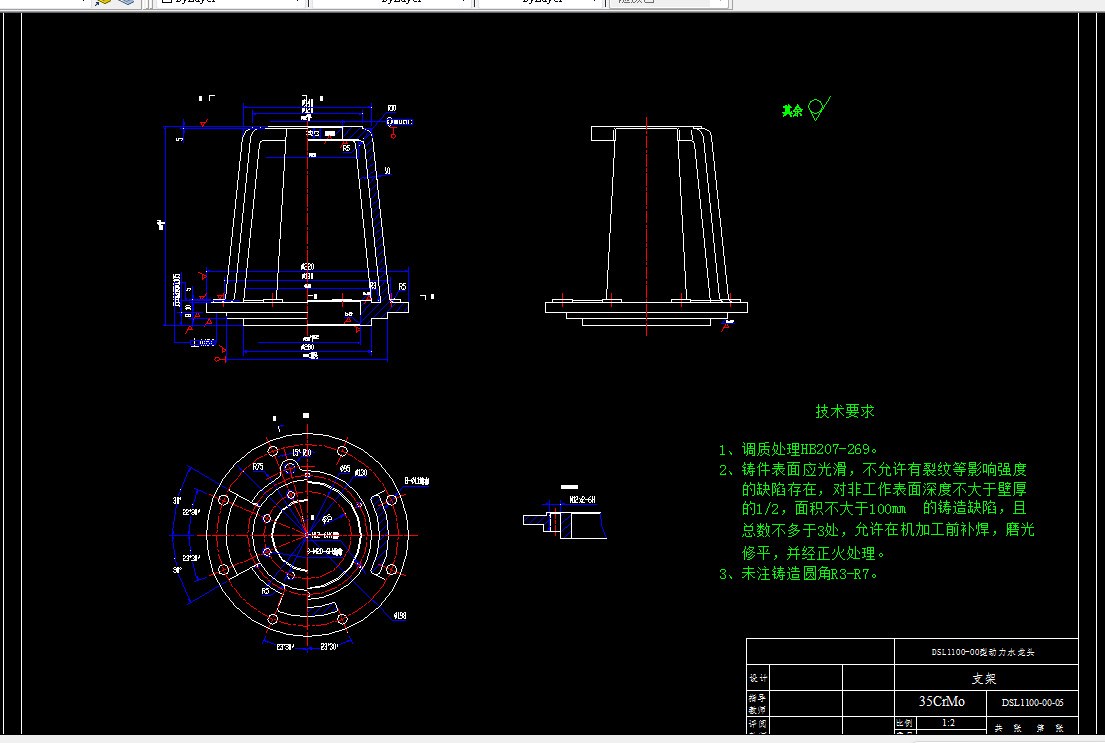

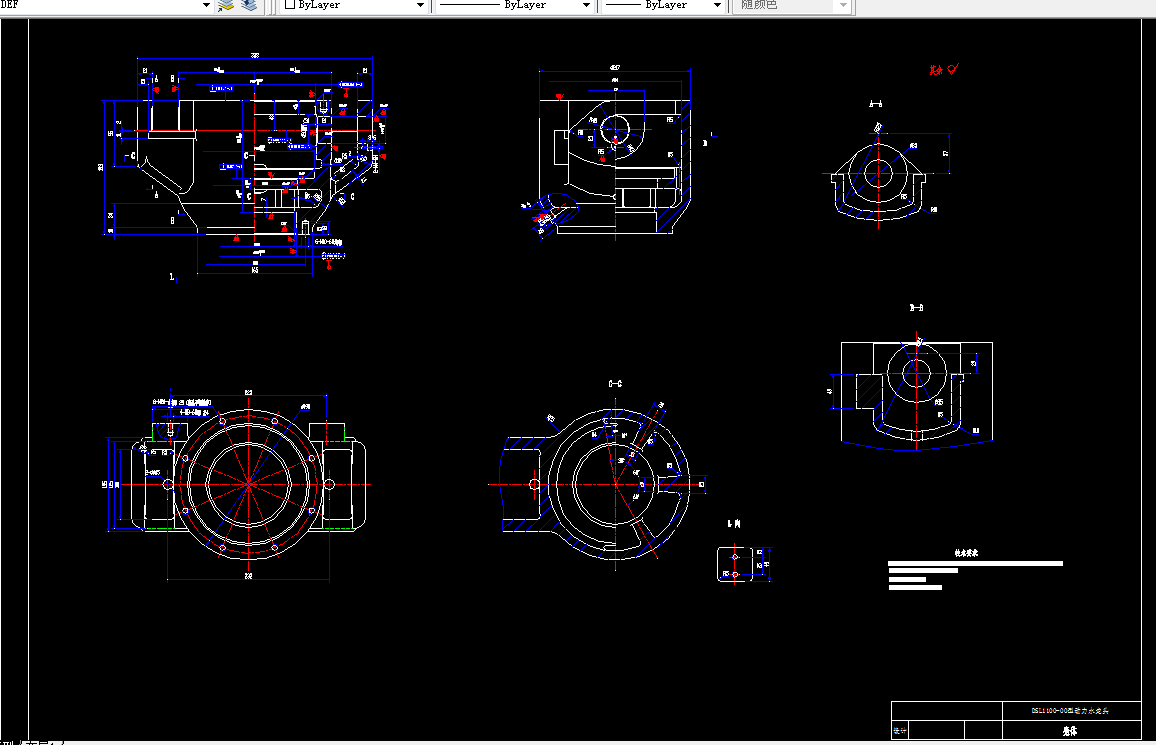

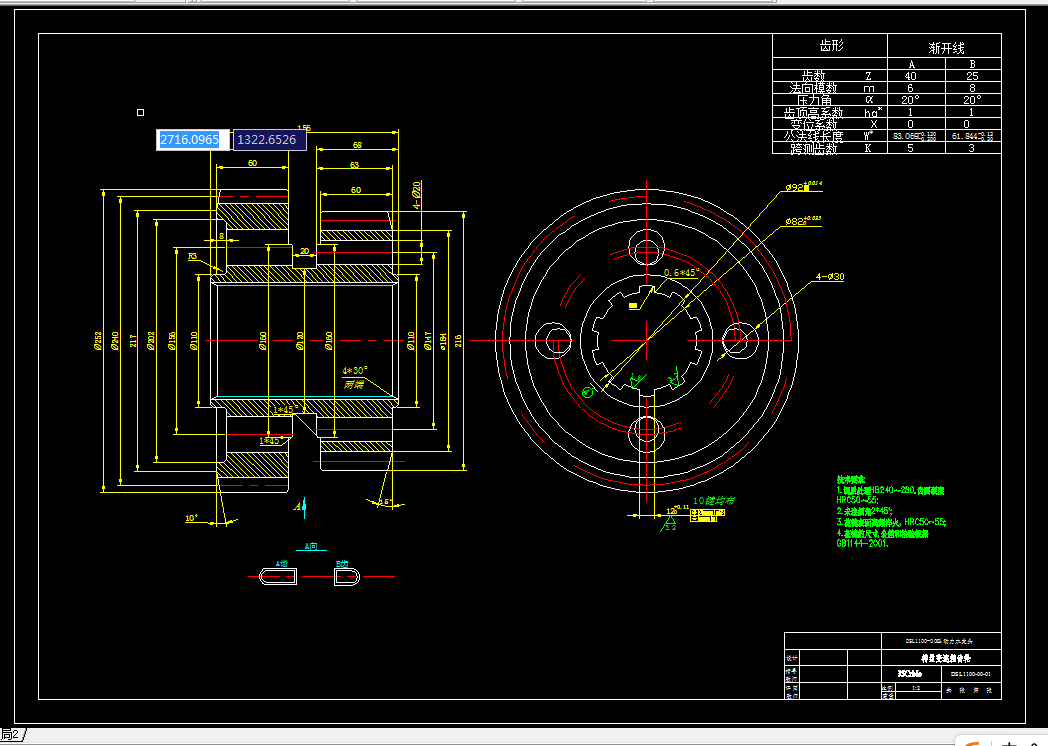

CAD版本图纸，共7张

摘要

液压动力水龙头是以液压马达为动力的试修作业钻井设备，在试修作业中替代转盘驱动钻具旋转，广泛用于试修作业的冲砂，钻塞，浅层油气钻井及煤气钻井作业，是集机械、液压、气动与一体的轻便动力装置。由液压站、动力水龙头本体和辅助控制系统三部分组成，可以在修井井架上直接安装使用，不必改造井架；可实现双根钻进，减少卸扣时间。该水龙头具有重量轻和机动性好的特点，特别适合应用于包括油井、气井、近海钻井平台的打桩、码头和建筑物的打地基等场合。

    了解动力水龙头的结构特点，查阅国内外现有发展水平及未来的水龙头发展趋势。对收集的动力水龙头资料进行分析综合。制定出总体方案设计，并设计计算相关的部件尺寸，然后对液压马达、齿轮、轴承、减速器等零部件进行校核。

DSL1100型动力水龙头这个课题无论从理论，实践还是实用性上来说，都具有很大的意义，也是对水龙头系列的补充。本次设计综合运动了机械设计及其制造诸多方面的专业知识，也结合了材料力学和工艺加工等方面，运用将理论与实际结合，分析计算设计的综合能力。

关键词：动力水龙头、液压马达、齿轮、轴承

目录

1 绪论 1

1.1  设计的目的及意义 1

1.2  动力水龙头国内外发展现状 2

1.2.1  国内的研究现状 2

1.2.2  国外的研究现状 2

1.3  此次课题的研究方法和理论依据 3

1.3.1  研究方法 3

1.3.2  理论依据 4

1.4  论文的组成和主要内容的研究 4

2  动力水龙头的原理功能介绍 5

2.1  动力水龙头的主要用途及工作条件 5

2.2  动力水龙头的工作原理 5

2.3  动力水龙头的结构组成 5

3  DSL1100-00型动力水龙头总体方案设计 6

3.1  设计要求 6

3.2  动力水龙头参数 6

3.3  传动方案的确定 7

4 轴的设计 8

4.1  设定小齿轮轴的最小直径 8

4.2  设定大齿轮轴（中心管） 8

5  齿轮的设计 10

5.1  齿轮的计算 10

5.2  齿轮传动的方案设计 10

5.3  齿轮的设计及校核 10

5.3.1  齿轮的类型选定 11

5.3.2齿轮几何尺寸的计算 11

6  轴上滚动轴承的选择 13

6.1小齿轮轴上滚动轴承的选择 13

6.2大齿轮轴上滚动轴承的选择 13

6.3选择轴上的防跳轴承型号 14

7  键联接的选择 15

7.1  小齿轮轴上的键联接选择 15

7.2大齿轮轴上的键联接选择 15

7.3液压马达轴上的键联接选择 15

7.4  与半联轴联接的键联接选择 15

8  提环及提环销 16

9  壳体 18

10  动力水龙头零部件校核 20

10.1轴的校核 20

10.1.1小齿轮轴强度的校核 20

10.1.2  大齿轮轴强度的校核 20

10.1.3  拉伸强度校核 20

10.2齿轮的校核 21

10.2.1  根据齿面接触强度设计计算 21

10.2.2  根据齿轮弯曲强度设计计算 22

10.3滚动轴承的校核 24

10.3.1小齿轮轴滚动轴承的校核 24

10.3.2大齿轮轴滚动轴承的校核 24

10.3.3主轴承型号和额定静载荷的校核 25

10.3.4轴上防跳轴承的校核 25

10.4键联接的校核 26

10.4.1小齿轮轴上键联接的校核 26

10.4.2大齿轮轴上键联接的校核 26

10.4.3液压马达上键联接的校核 27

10.4.4半联轴器的键联接的校核 27

11液压马达的选择 28

11.1水龙头的参数 28

11.2传动机构的传动效率 28

12  设计总结 29

参考文献 31

致谢 33

附录 35
