M5405-ZL50型轮式装载机液压系统设计 下载积分：50　资料编号： M5405

作品包括:

Word版设计说明书1份

开题报告一份

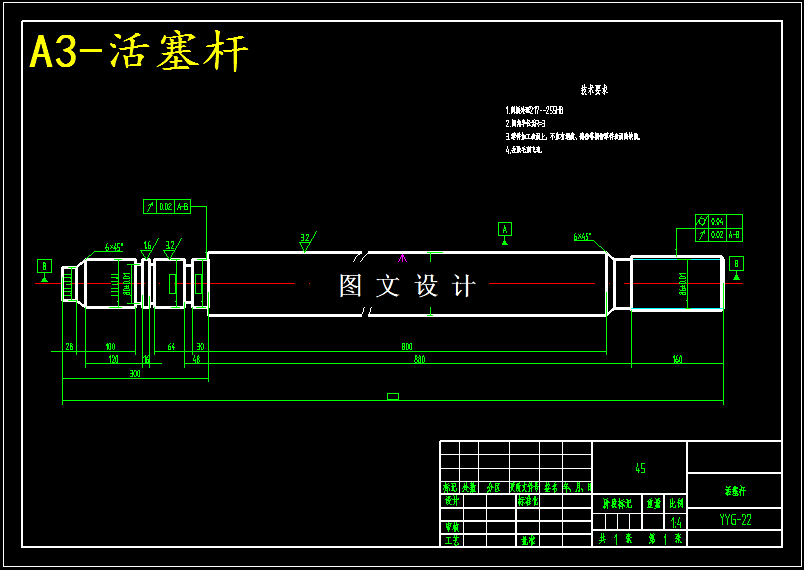

CAD版本图纸，共4张

摘要

装载机是一种作业效率高、机动灵活、用途广泛的工程机械，作业工况复杂多变，负 荷变化频繁、变化范围大。轮式装载机的工作环境通常比较恶劣，路面条件差。本设计以 ZL50 型装载机为研究对象，对其工作装置液压系统进行设计和参数的计算，并进行液压系 统装置结构设计。具体内容如下：绘制液压系统原理图。通过对装载机的工作机构的分析和理解，掌握装载机在作业 时各个缸的动作绘制出基本液压系统图。并在系统原理图上考虑过载，安全等因素上对液 压系统图进行完善。
