M5482-曲轴箱加工工艺及夹具设计 下载积分：50　资料编号： M5482

作品包括:

Word版设计说明书1份

开题报告一份

工艺卡一套

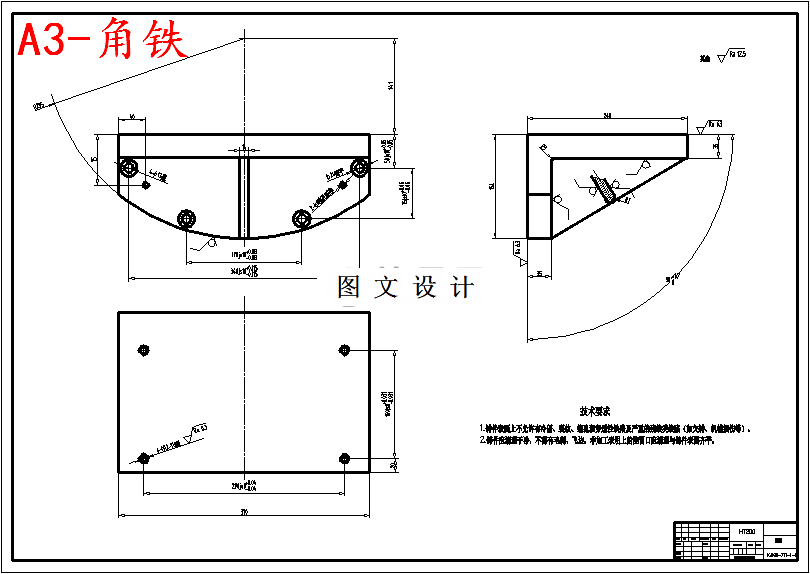

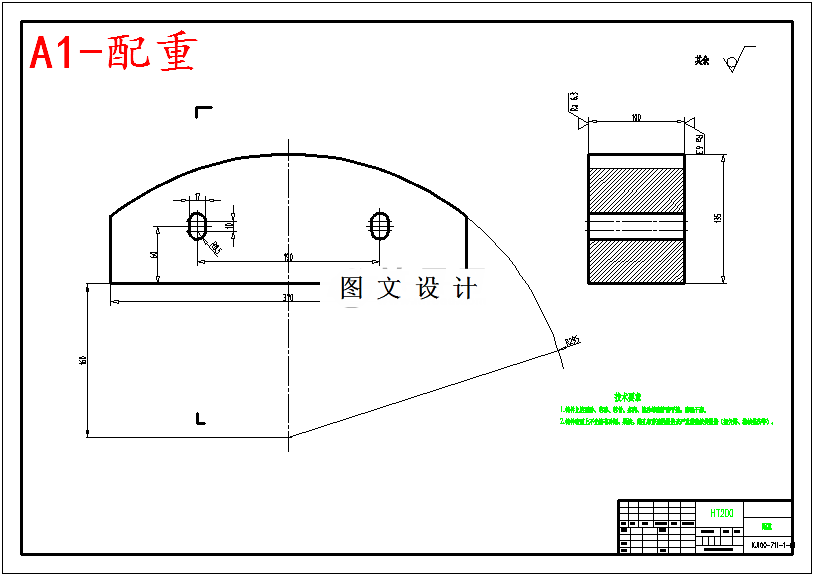

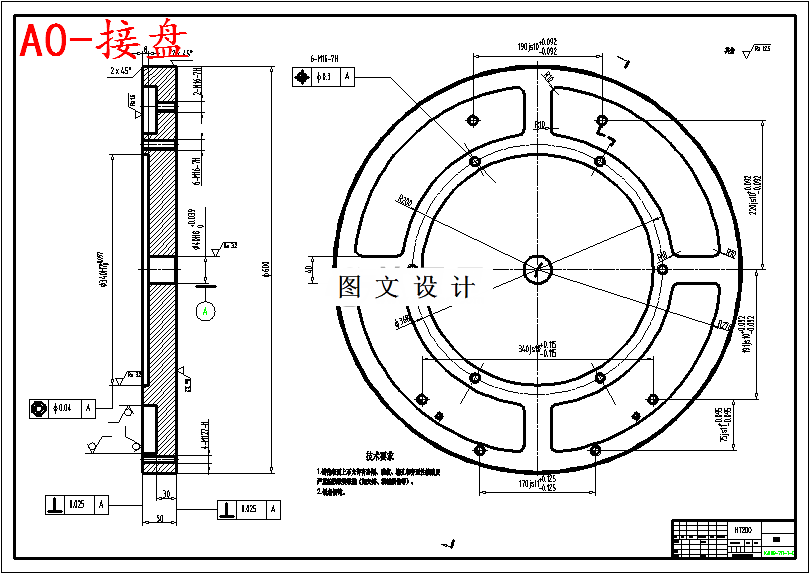

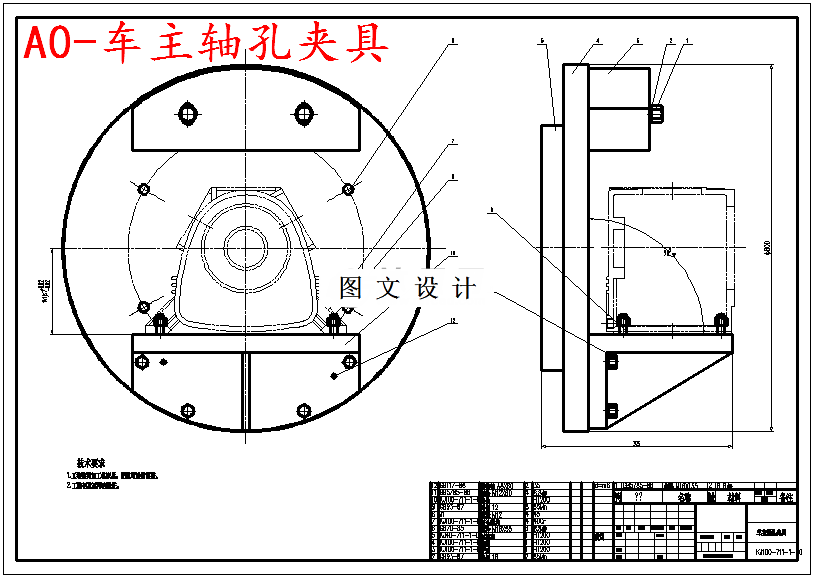

CAD版本图纸，共6张

摘要

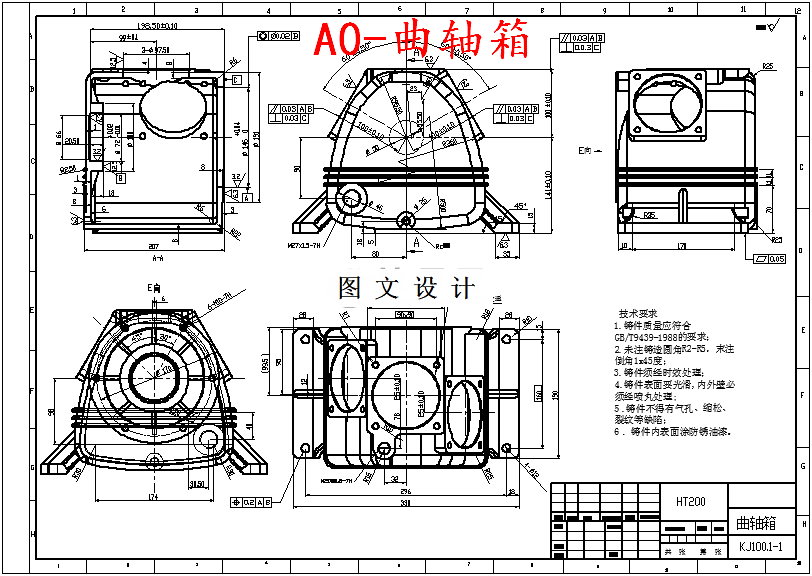

曲轴箱也称机身或机座，用以安装曲轴、连杆、汽缸轴承座以及其他辅助设备，它通过上端安装平面连接汽缸，下端平面通过地脚螺栓紧固在基础或减震垫上，机身因呈箱型并安装有曲轴，故一般称为曲轴箱，一般内燃机及活塞式压缩机的,机体部分也称为曲轴箱，本次工艺设计的曲轴箱是用于微型活塞式压缩机上的。曲轴箱是压缩机上的基础零件，通过它把很多零部件联接成一个整体，零部件之间有较多的相对位置要求，曲轴箱的加工质量，直接影响机器的性能、精度及寿命。曲轴箱的结构一般比较复杂，壁薄且壁厚不均匀；加工部位多，既有一个或数个基准面及一些支承面，又有一对或数对加工难度大的轴承支承孔。因此合理安排加工工艺路线对保证曲轴箱加工质量，减少加工工时，节约成本，显得尤为重要。
