M5651-数控车床主轴箱加工工艺及夹具设计 下载积分：50　资料编号： M5651

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

工序卡一套

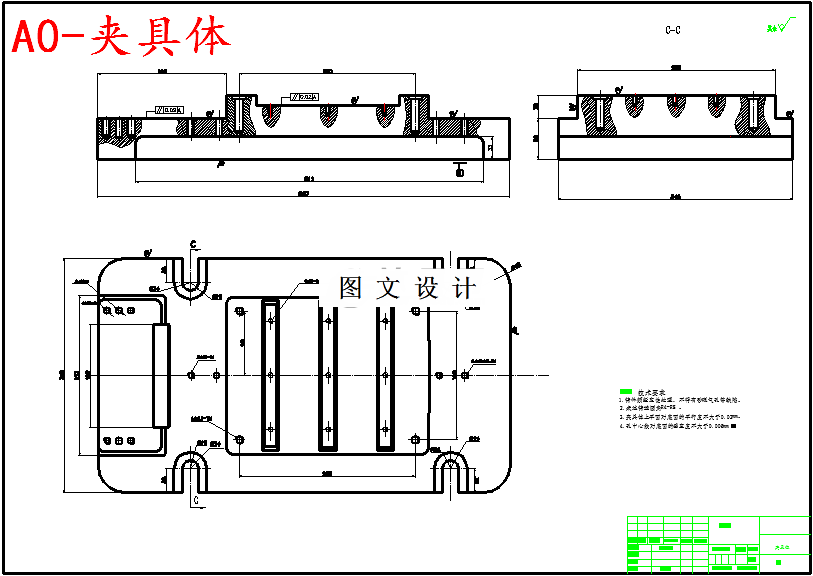

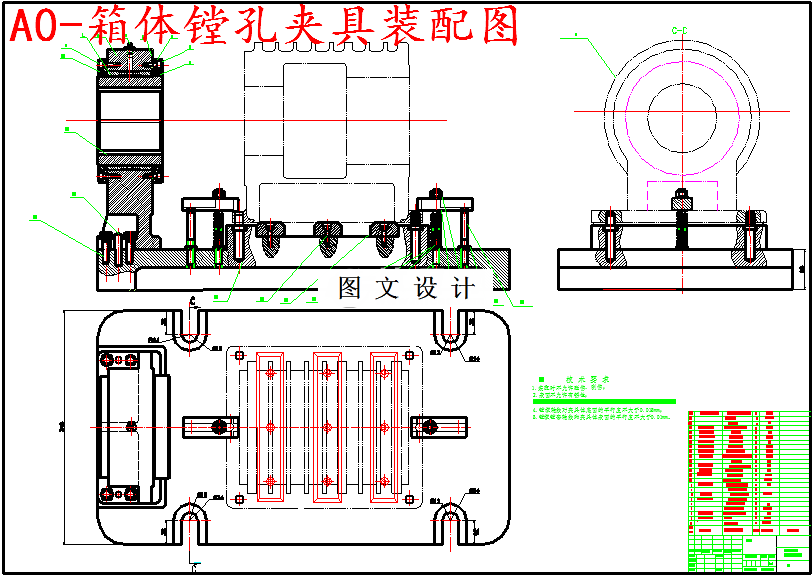

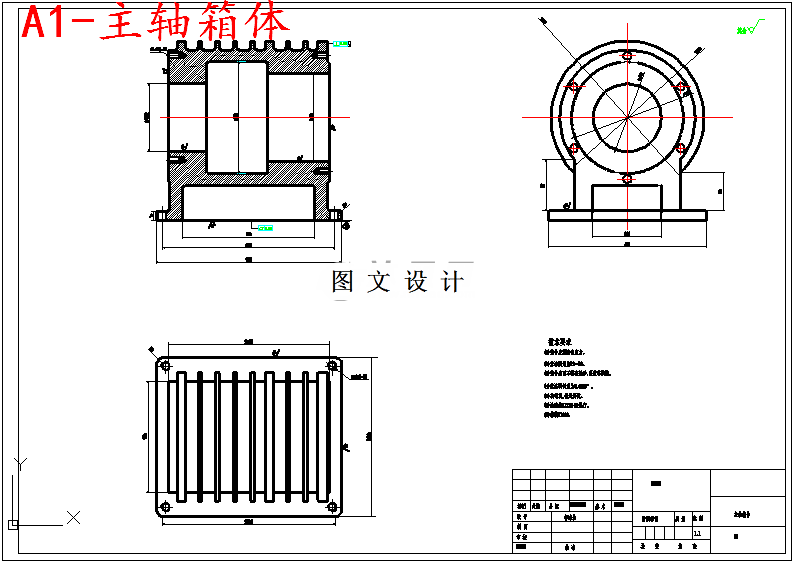

CAD版本图纸，共8张

摘要

本文是在对主轴箱箱体的图样分析后进行箱体的加工工艺路线的设计，同时按照其中的加工工序要求设计夹具。主轴箱箱体的主要加工内容是表面和孔。其加工路线长，加工时间多，加工成本高，零件的加工精度要求也高。按照机械加工工艺要求，遵循先面后孔的原则，并将孔和平面的加工明确划分成粗加工和精加工阶段以保证加工精度。基准选择以底面作为粗基准，以底面和两个工艺孔作为精基准，来确定加工路线和加工中所需要的各种工艺参数。在零件的夹具设计中，主要是根据零件加工工序要求，分析应该限制的自由度，进而根据零件的表面特征选定定位原件，再分析选定的定位原件能否限制自由度，确定了定位原件后还要确定夹紧原件，最后就是确定专用夹具的结构形式。
