M5747-DN3200水轮机进水蝶阀设计 下载积分：50　资料编号： M5747

作品包括:

Word版设计说明书1份

外文翻译一份

PPT答辩一份

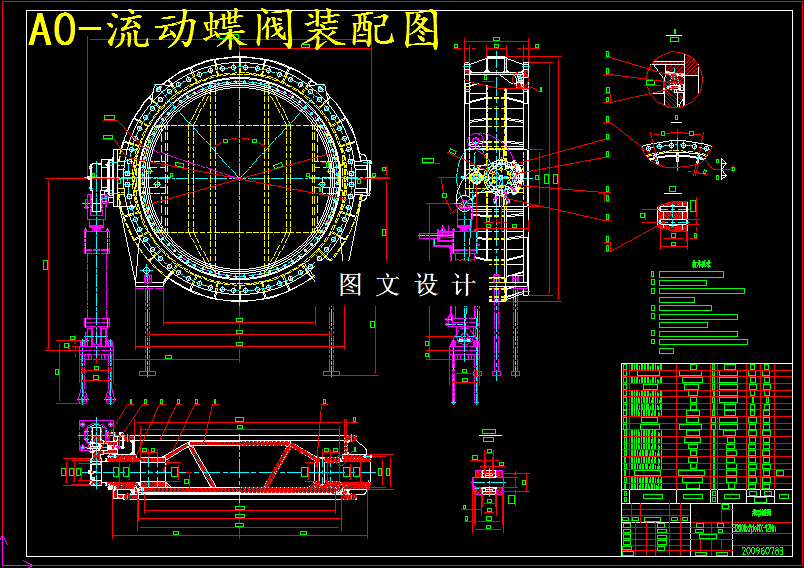

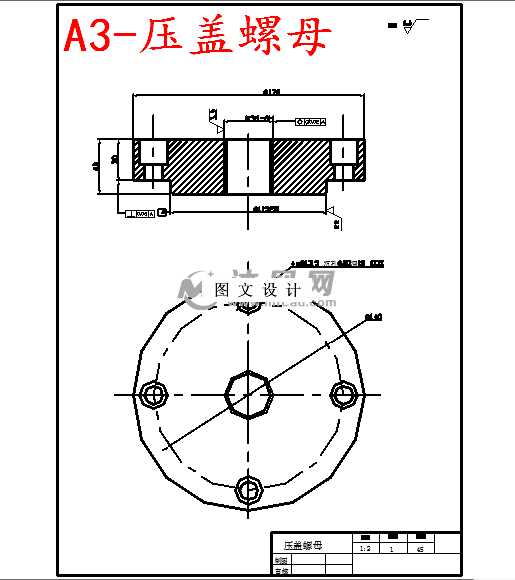

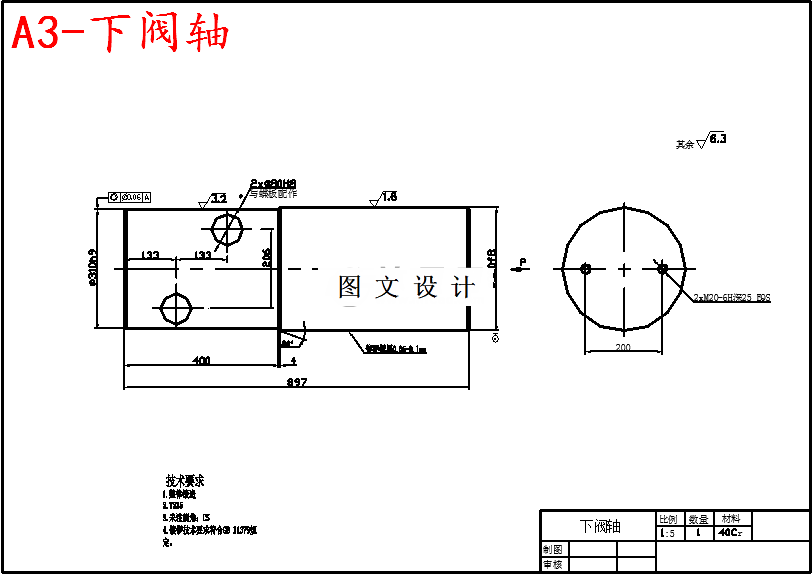

CAD版本图纸，共4张

摘要

本文主要分析了三偏心蝶阀的结构，给出了三偏心的定义，推导出了蝶板截面的几何方程及其性质，结果表明，沿蝶板厚度的平行截面轮廓线为标准的椭圆形，进而推导出了蝶板几个主要截面的几何参数(长轴、短轴)与三个偏心之间的函数采用经验公式来计算三偏心蝶阀的动水力矩，误差比较大，本文根据三偏心蝶阀的结构特点，利用理想流体的定常、无旋流动的假定，用有限差分法在直角坐标系中求解拉普拉斯方程，得到蝶板截面上的压力分布，从而计算出蝶板在各个开度下的动水力矩，设计出了求解的程序，给出了程序运行的结果并进行了数据处理从而得到了动水力矩曲线，总结了它的变化规律。本文还对三偏心蝶阀的密封力矩作了推导并进行了定性的分析，结果表明，对于同一口径的三偏心蝶阀，密封力矩与蝶板的厚度近似成反比;与径向偏心距近似成正比，变化也很明显;而轴向偏心距对密封力矩的影响不是很大:密封力矩随着蝶板所在的圆锥半锥角的增大而有所增加。
