M5752-筒式节流阀设计 下载积分：50　资料编号： M5752

作品包括:

Word版设计说明书1份

开题报告一份

PPT答辩一份

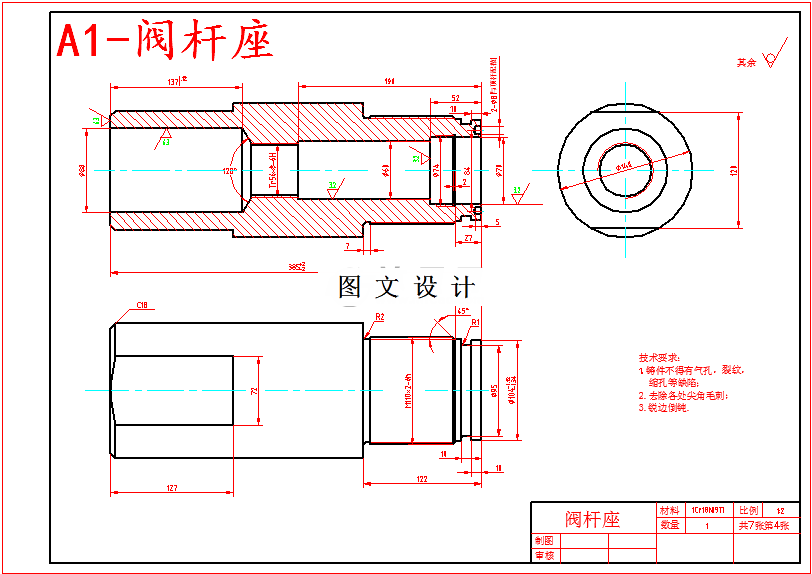

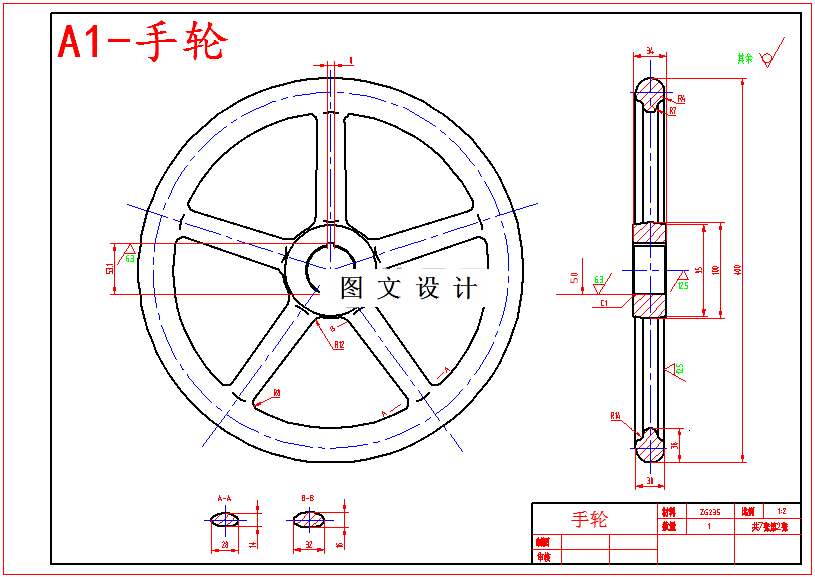

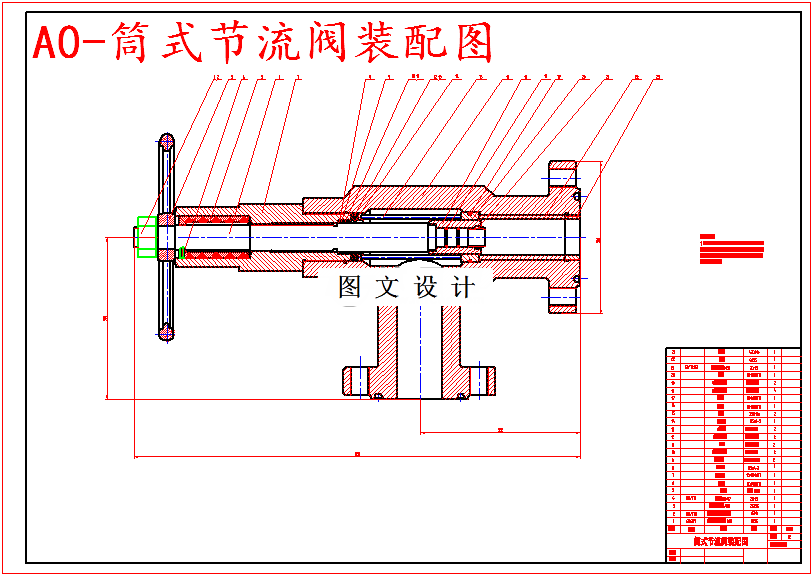

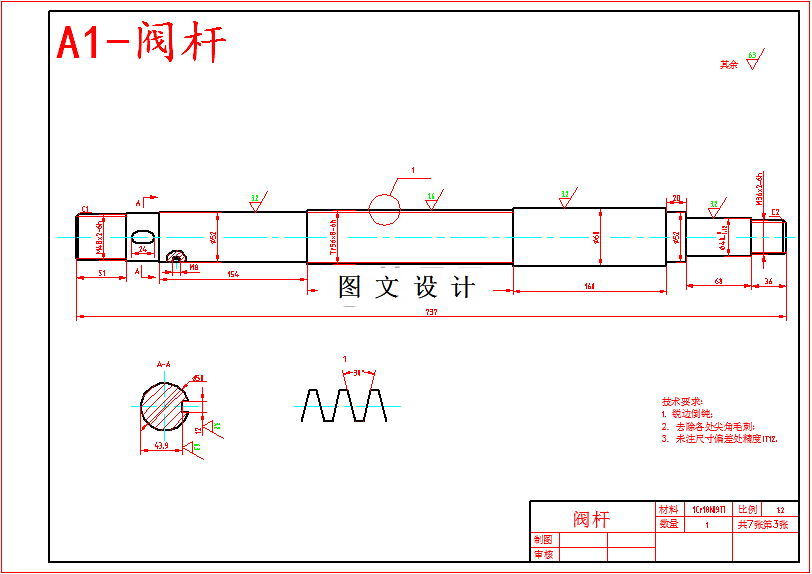

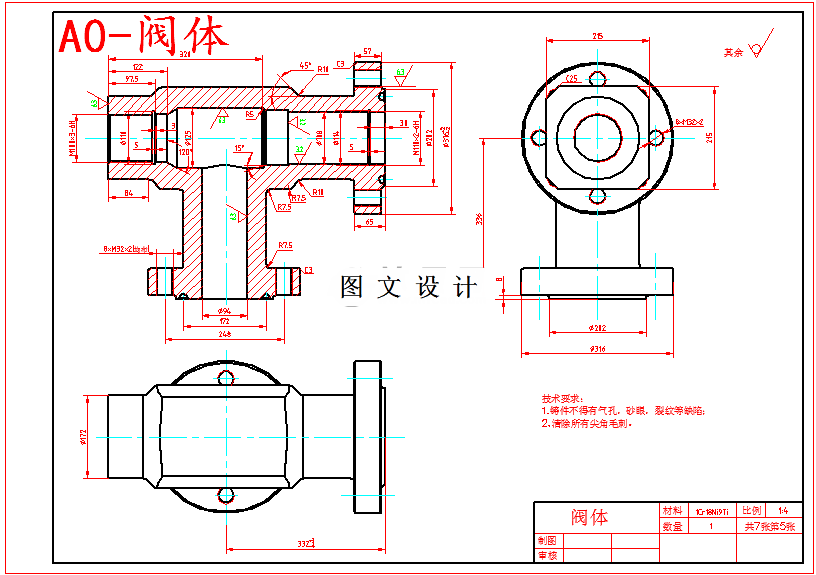

CAD版本图纸，共7张

摘要

节流阀用于调节操纵变量的流量。它是油田井口装置的重要部件之一，在其它行业应用也相当广泛。节流阀以构造较简单，便于制造和维修，成本低，更是得到广泛的应用。节流阀是钻井井控管汇中的关键设备，它根据井口压力要求可以在任何位置，它主要起节流作用，用于控制井口排出的压力和流量，以平衡地层压力。它在高压井口装置中起着非常重要的作用。筒式节流阀是节流阀中的一种，主要由阀芯和阀体组成，形成可变或非可变的节流口。可变节流口一般由可动部分（阀芯）和固定部分（阀体或阀座）相对运动来改变节流口大小。本文设计的节流阀为可调式手动节流阀，阀芯为筒式，阀芯和阀座通过相对运动形成可变节流口。筒式阀芯与顶部为圆柱形的阀杆配合，具有流体流动性能好，震动小，噪音低。阀芯末端采用楔形面和平面相结合的方式，保证流体出流方向不指向壳体，避免了流体对壳体壁的冲蚀。同时，阀芯上端部的直平面满足了对压降的线性调节要求，更适合现场使用。
