M5753-数字化管道自动检测装置机械结构设计 下载积分：50　资料编号： M5753

作品包括:

Word版设计说明书1份

外文翻译一份

PPT答辩一份

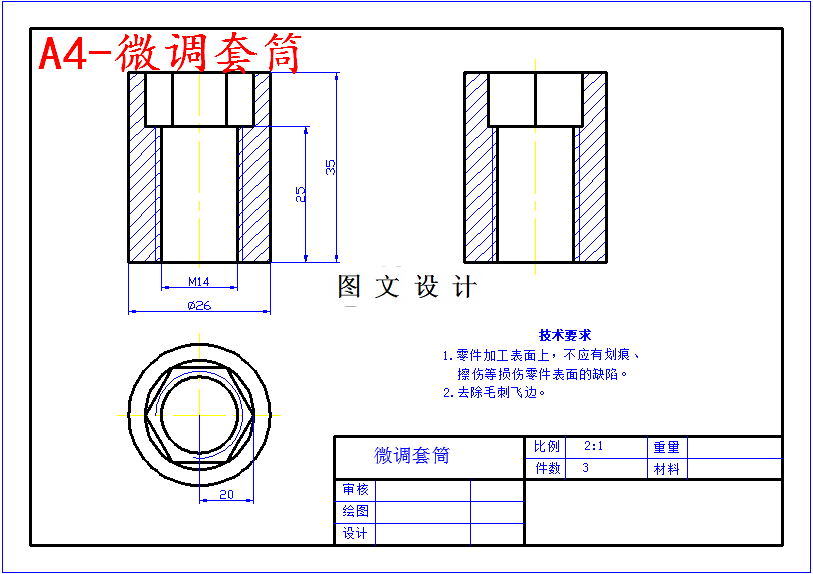

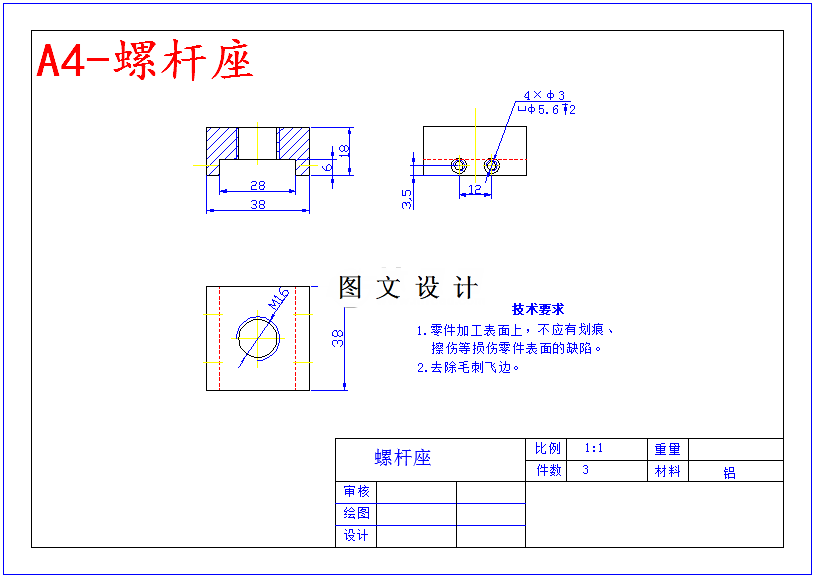

CAD版本图纸，共4张

摘要

水冷壁管是电站锅炉的主要部分,他们运行在一个非常危险的环境中，火、天然气和煤灰经常腐蚀、磨损管壁，使管壁厚度的减小或被破坏，甚至导致爆炸，火力发电厂的安全和成本效益也被严重影响。爆炸和锅炉水冷壁管泄漏是一个严重的问题，往往会导致不可预计的和昂贵的停产。此外，它是很难满足清洗质量和检测精度要求的人工操作。因此，锅炉管检测行业中应该找到一些有效的方法，测试锅炉管进行检查仪可以爬行，水冷壁管自动装置可越过障碍，转身和缺陷检测，防止事故发生，提高锅炉管的检验质量。 此设计任务是解决了该装置在爬避过程中的行进问题，主要是对于平衡以及调速问题的解决。为此，既要在机构方面设计特殊装置，又要对于轮、以永磁铁为材料的吸附装置进行更有适应性的工艺化设计。在传动方面，该装置采用二级传动，其中一级为蜗轮蜗杆减速，另一级为直齿圆柱齿轮换向，其机构简单、无需密闭，维修及保养方便。
