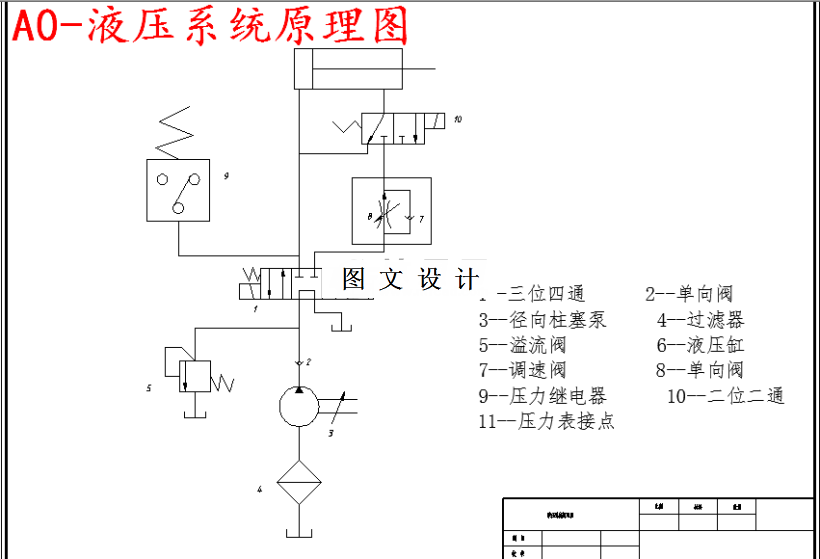

M5763-地下铺管机的液压系统设计 下载积分：50　资料编号： M5763

作品包括:

Word版设计说明书1份

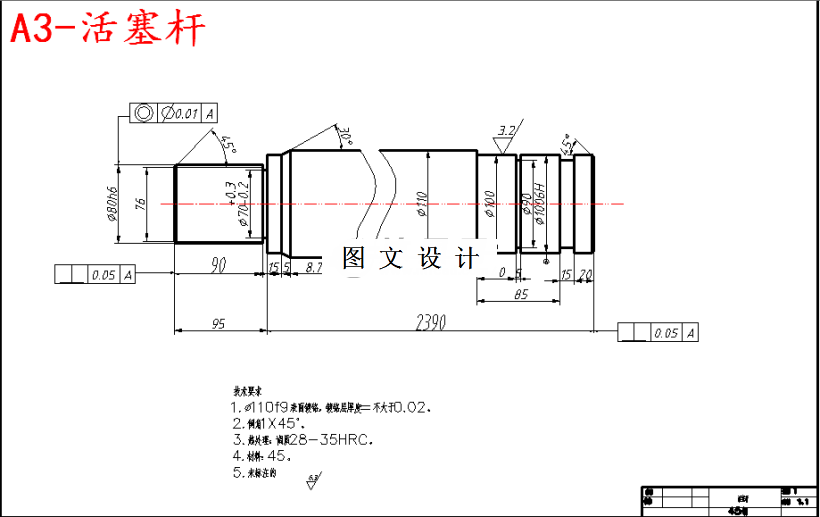

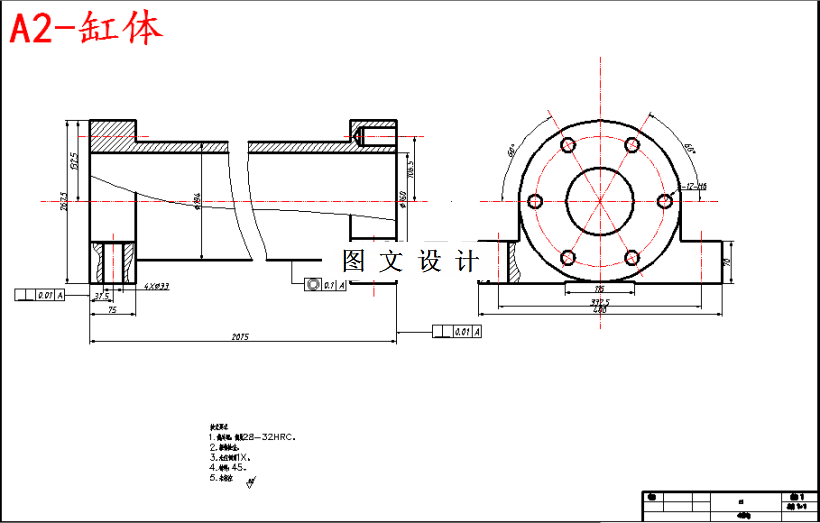

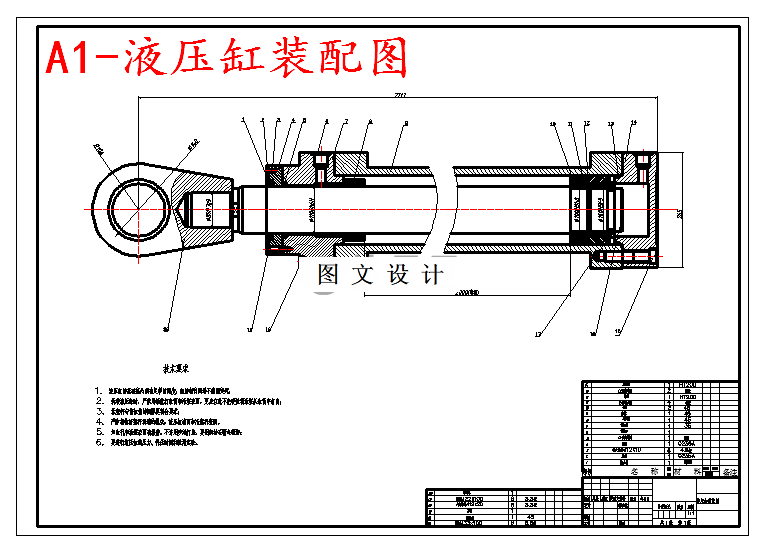

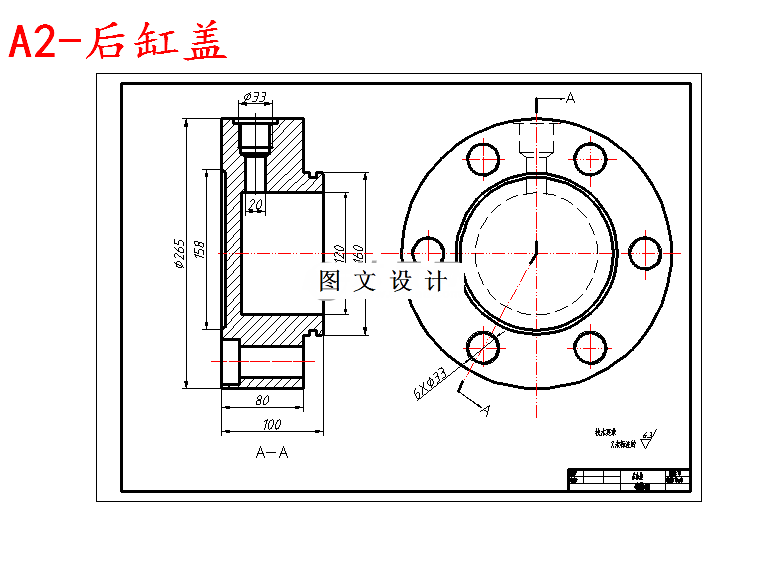

CAD版本图纸，共5张

摘要

非开挖式地下铺管机大量的减少了财力和物力，却能大大提高了效率，地下铺管在城市管网极为复杂的地区，是其它施工方法难以代替的，社会经济效益尤为突出，将会有一个飞速的发展和前景。铺管机设计的核心就是液压系统的设计，也就是液压缸的设计。液压缸的设计包括了系统工作压力的确定、液压缸活塞直径的确定和活塞杆直径的确定、液压缸壁厚和外径的计算、缸盖厚度的确定、缸体长度的确定以及活塞杆稳定性的验算，然后利用AutoCAD辅助设计平台，完成了液压缸的图形建模。通过分析的数据校核了先前的设计，同时为进一步优化设计和系列化设计提供了依据。
