M5892-EXB400液压挖掘机反铲工作装置设计 下载积分：50　资料编号： M5892

作品包括:

Word版设计说明书1份

任务书一份

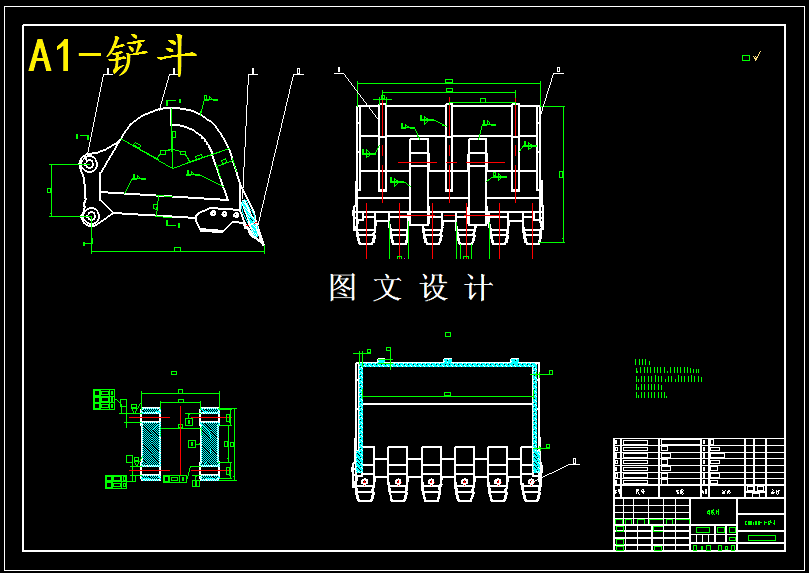

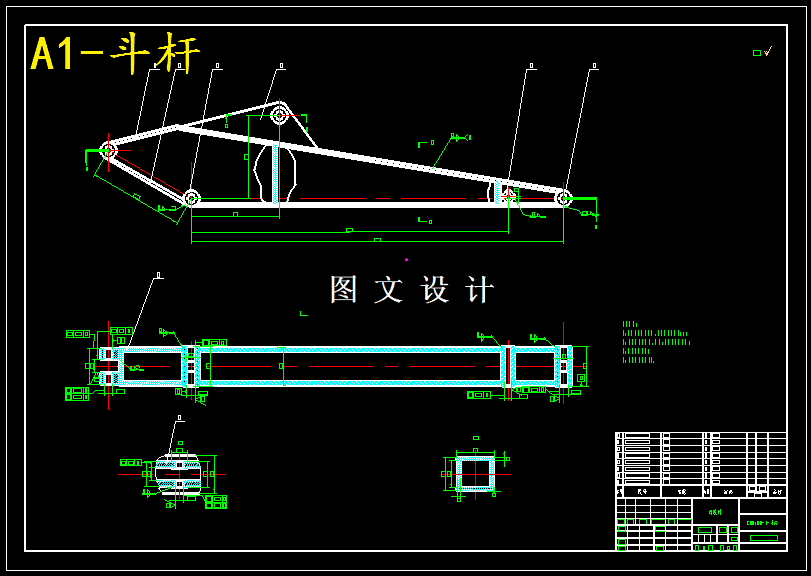

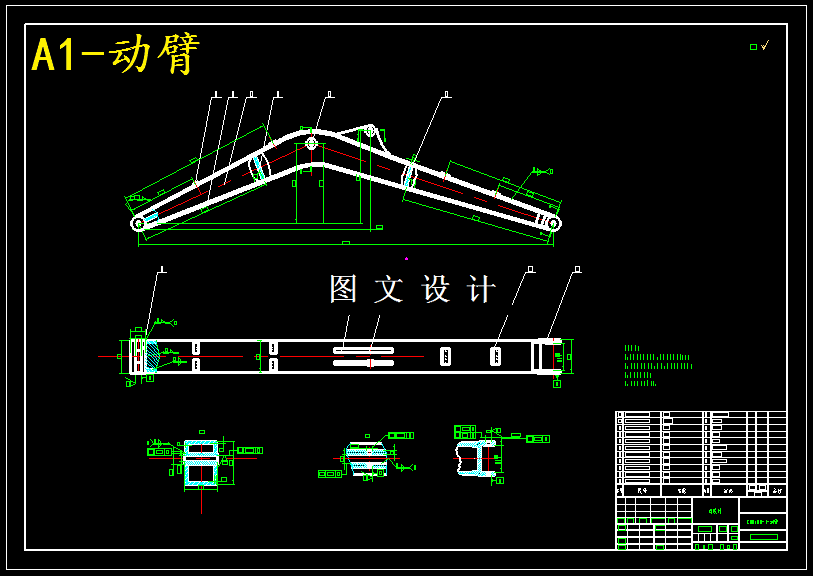

CAD版本图纸，共5张

摘要

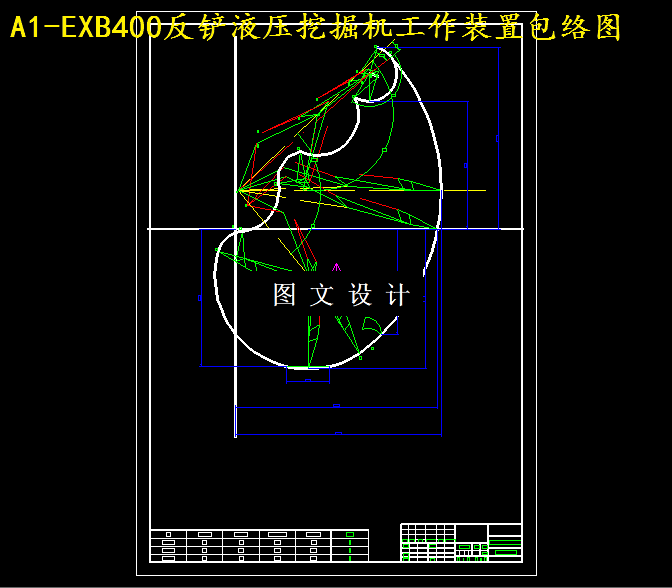

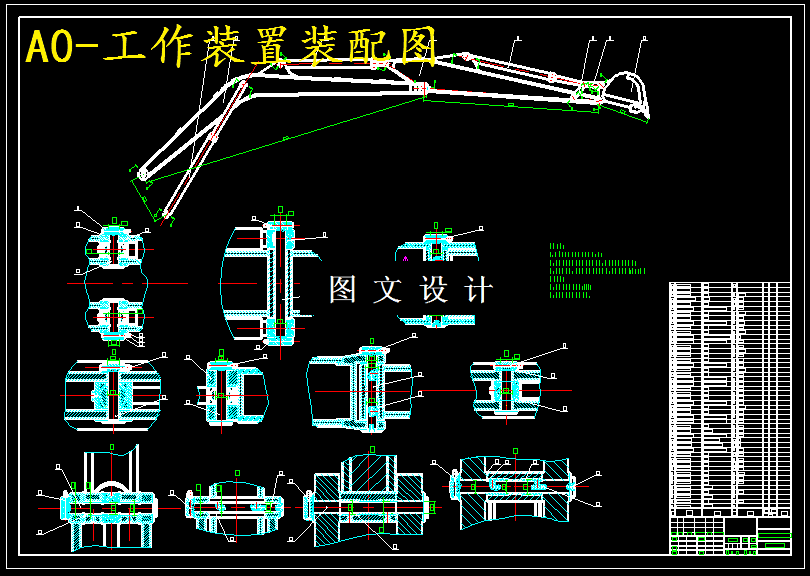

本次设计主要是设计40t履带式单斗液压挖掘机反铲工作装置。主要设计的过程如下： 1.确定工作装置几何铰接点位置及相应的几何参数并绘制挖掘包络图； 2.确定各工作油缸的缸数、缸径、杆径、长度参数及闭锁压力； 3.计算整机的最大理论挖掘力； 4.选择典型危险工况进行工作装置受力分析并作出内力图； 5.设计工作装置结构型式并对主要部件进行强度校核； 6.绘制工作装置装配图及零部件结构图； 在设计中应注意工作装置设计原则，在各部件满足要求的条件下实现8.49米最大挖掘深度，12.26米最大挖掘半径，最大卸载高度不低于7.74米，最大挖掘高度10.96米，铲斗最大挖掘力188.5KN，斗杆最大挖掘力141.5KN，实现挖掘的功能。
