M5902-21-16″15000 Psi平行闸板阀设计 下载积分：50　资料编号： M5902

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

PPT答辩一份

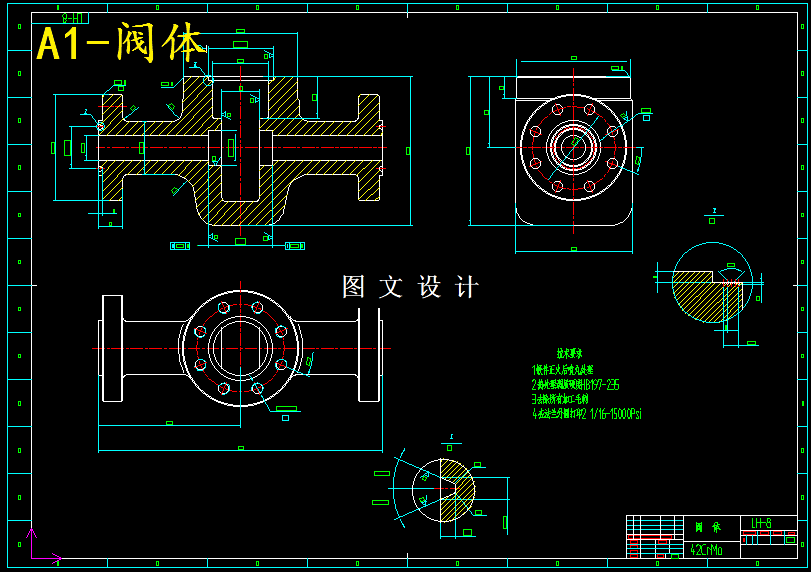

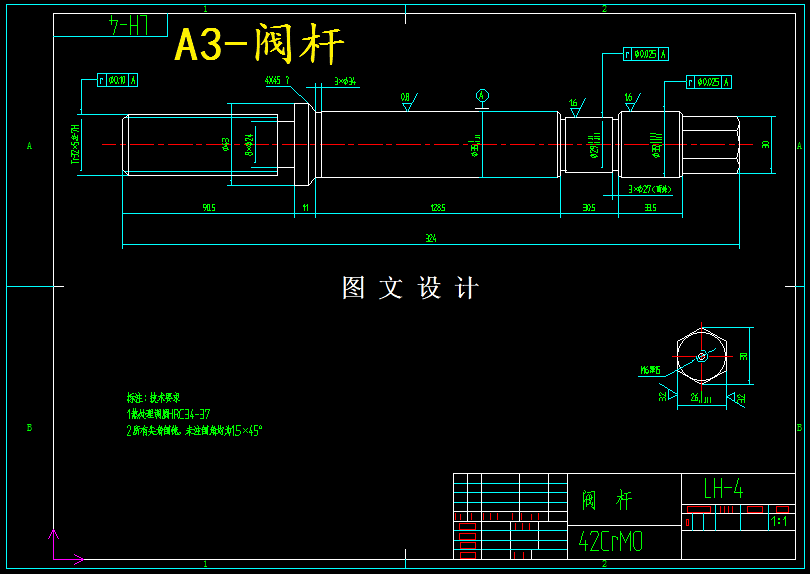

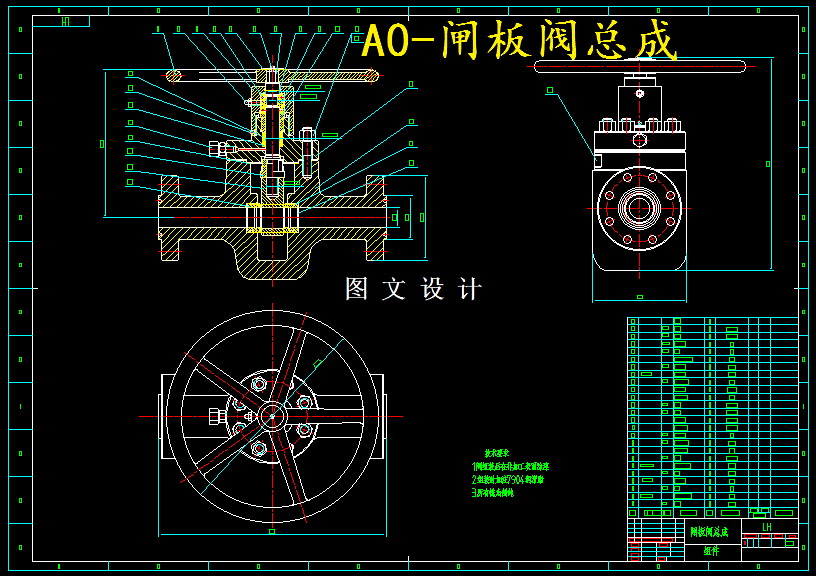

CAD版本图纸，共3张

摘要

闸阀是指关闭件(闸板)沿介质通道中心线的垂线方向运动的阀门。闸阀作为采油(气)井口装置的核心部件，担负着开启或截断管道介质并控制高压介质按照人为的需要流向指定地方的任务。本设计就是对它进行展开计算。阀门作为管道系统中的一个重要组成部分，应保证安全可靠地执行管道系统对阀门提出的使用要求。因此，阀门设计必须满足工作介质的压力、温度、腐蚀。流体特性以及操作、制造，安装、维修等方面对阀门提出的全部要求。阀门设计必须明确给定技术数据，所必须具备的基本数据有：阀门用途或种类；介质的工作压力；介质的工作温度；工作介质的物理、化学性能(腐蚀性、易燃易爆性、毒性、物态等；公称通径；结构长度；与管道的连接形式；闸阀的操作方法。闸阀根据阀杆的构造可分为两类：明杆闸阀和暗杆闸阀。阀根据闸板构造型式的不同，又可分为两类：楔式闸阀和平行式单闸板(平板阀)。由设计任务书的要求对21/16″15000 Psi 暗杆平行式单闸板阀进行设计计算，要求计算的项目一般有：阀座、闸板密封面设计计算；阀杆的设计及强度验算；阀杆螺母的计算与校核；平行单闸板厚度计算；中腔结构尺寸设计；阀体壁厚、中法兰螺栓的计算与校核；手轮转矩及圆周力的计算。
