M5905-10000Psi平行闸板阀设计 下载积分：50　资料编号： M5905

作品包括:

Word版设计说明书1份

外文翻译一份

PPT答辩一份

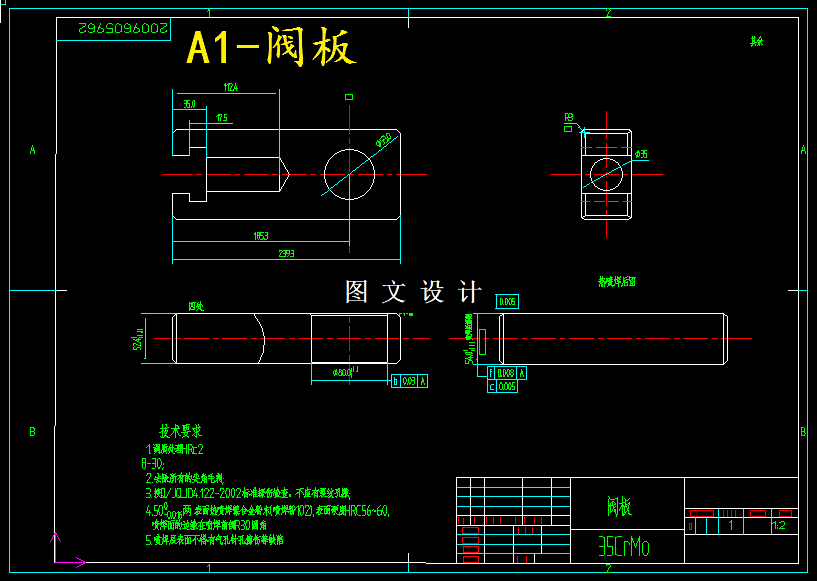

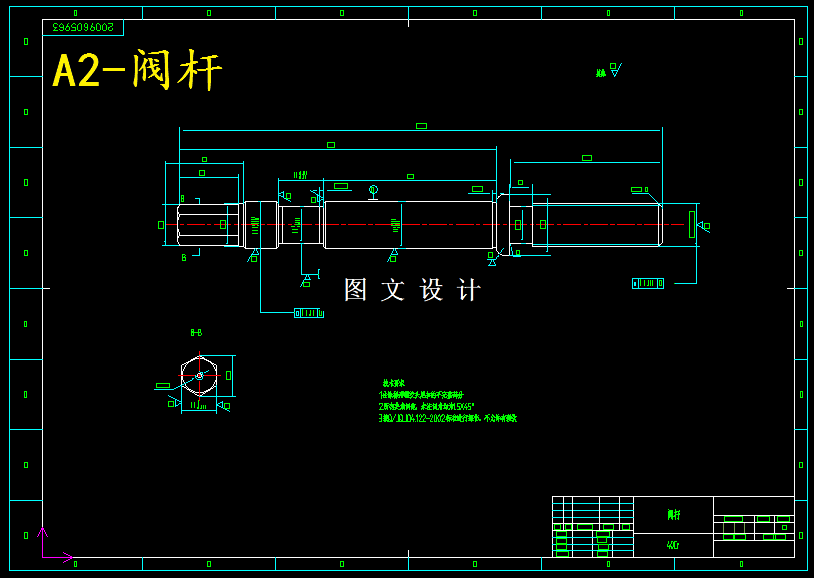

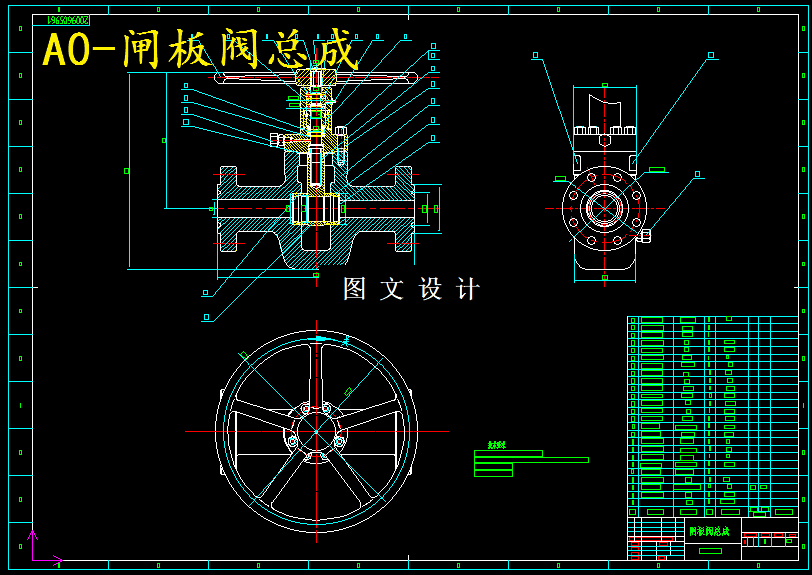

CAD版本图纸，共3张

摘要

导流式闸阀有以下特点:①密封可靠、承受压力高。导流式平行闸板阀的阀板和阀座的密封主要是依靠介质的压力建立起密封比实现的。因次，介质压力越高，密封比越高，密封越可靠。②对工作介质无选择性。导流式平板闸阀的阀板和阀座密封面始终相互贴合，流动的介质不会冲蚀和损坏密封面，阀座上的密封圈又能清除阀板上的固体颗粒，闸板和阀座之间不会进入杂质，从而不会被拉伤。同时这种闸阀又能比较容易地采取各种防腐个润滑措施。从而提高了闸阀的使用寿命；油田用闸阀工作压力大多很高，工作介质大部分都含有固体物质并具有一定的腐蚀性，对于这样的工作条件，楔式闸阀很不合适。③操作平稳省力，易于实现自动控制。楔式闸阀的瞬时开启力矩很大且不稳定，一旦开启后力矩又迅速降低，这对自动控制很不利。导流式平板闸阀在开关时，只需克服闸板与阀座之间的摩擦阻力，这个力的变化较小，为阀门的平稳操作和自动控制创造了条件。④容易制造，使用维护方便。平板闸阀的阀体、阀座和闸板各个密封面是平行的，而楔式闸阀的密封面有一楔角，加工平行平面比加工有严格角度公差要求的楔形面容易的多，而且工艺装备简单，投入产出比高，易于控制产品质量。另外，导流式平板闸阀，可以在不停止使用的情况下更换阀杆盘根，这给使用、维修和安全生产带来便捷。⑤压力损失小。液流流经楔式闸阀时，因阀腔扩大，流束突变，造成涡流，致使压力损失。而液体流经导流式平板闸阀时，仅有一点压力损失。
