Z315-脉冲袋式除尘器设计 下载积分：50　资料编号： Z315

作品包括:

Word版设计说明书1份，共37页,约14000字

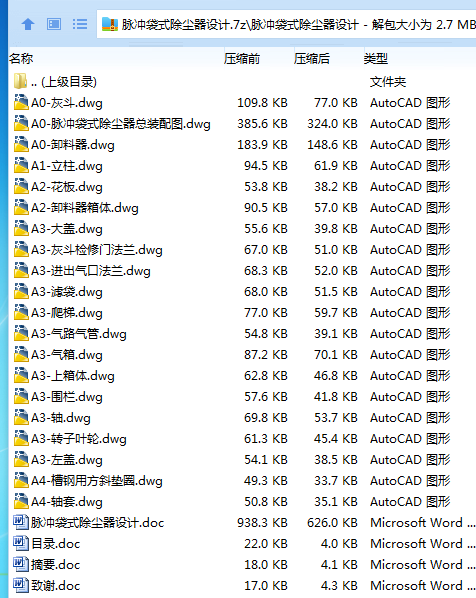

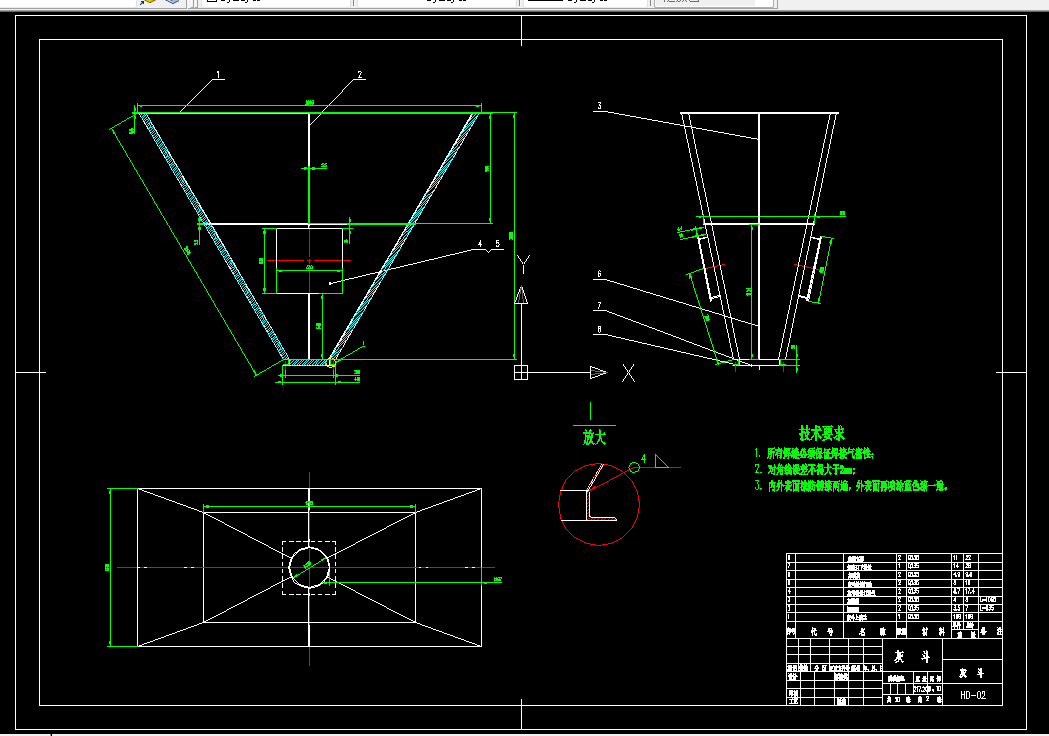

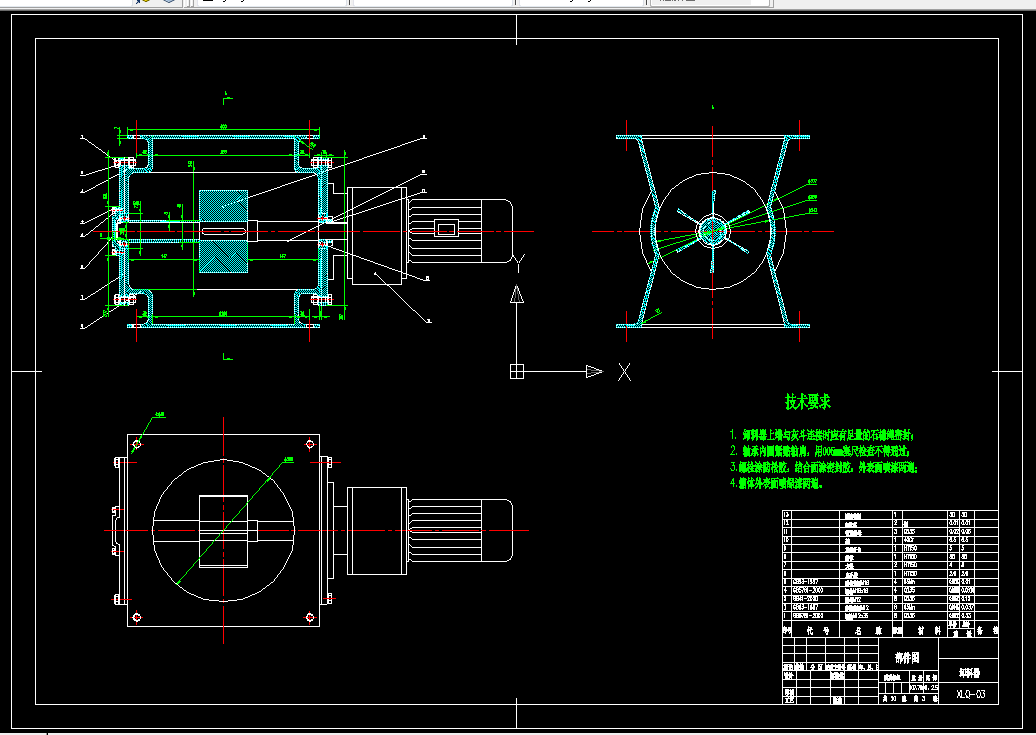

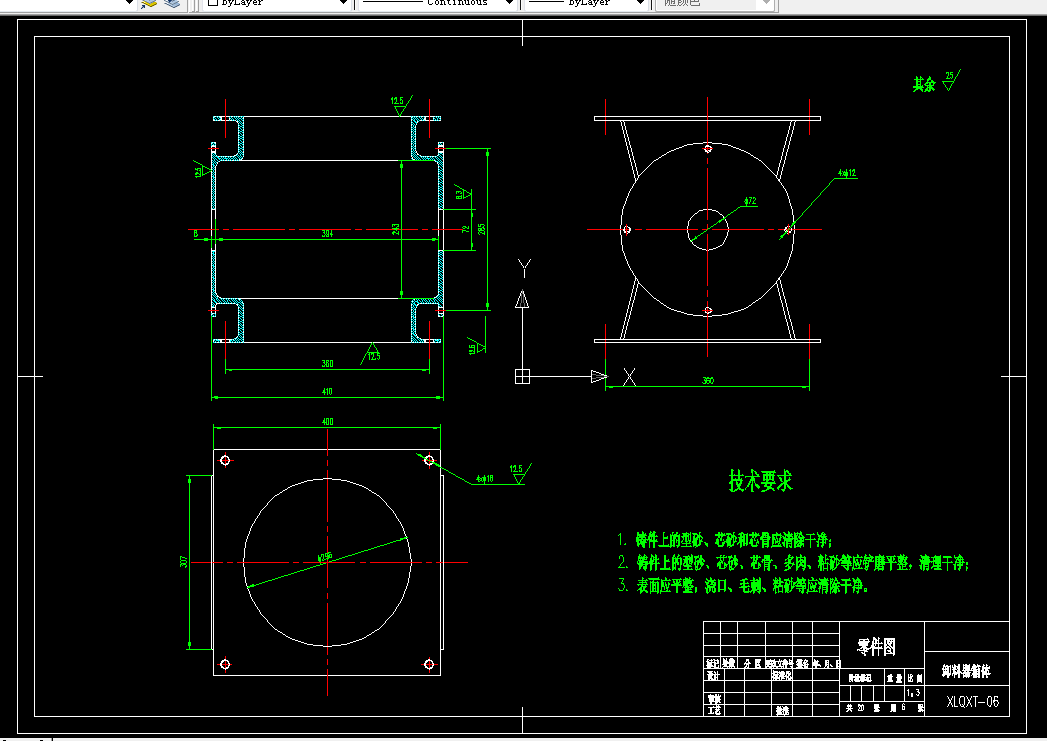

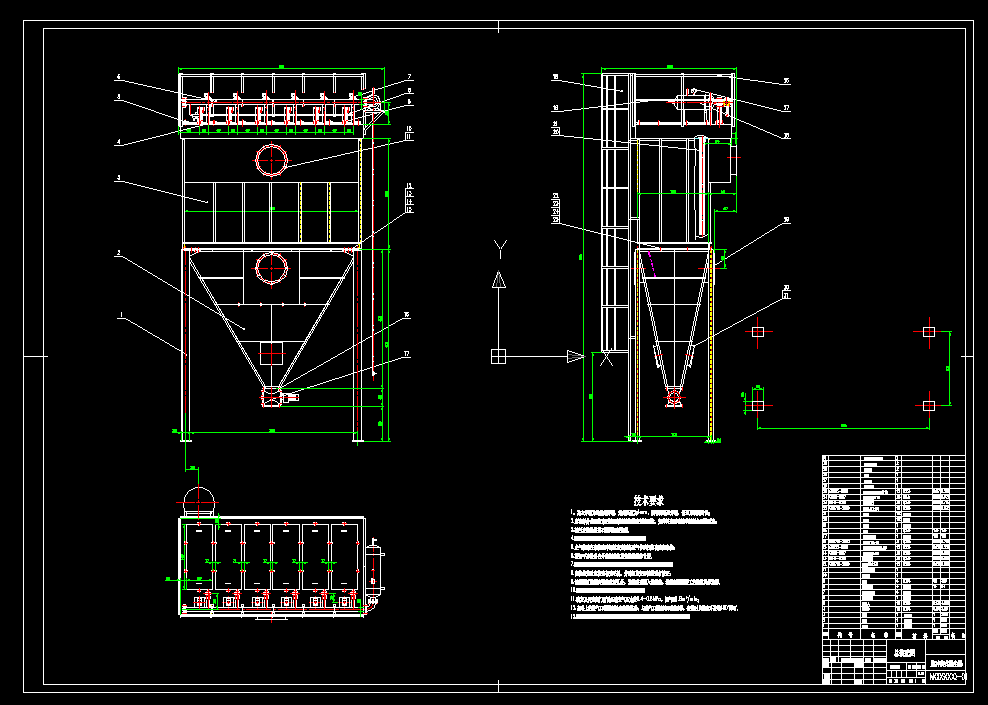

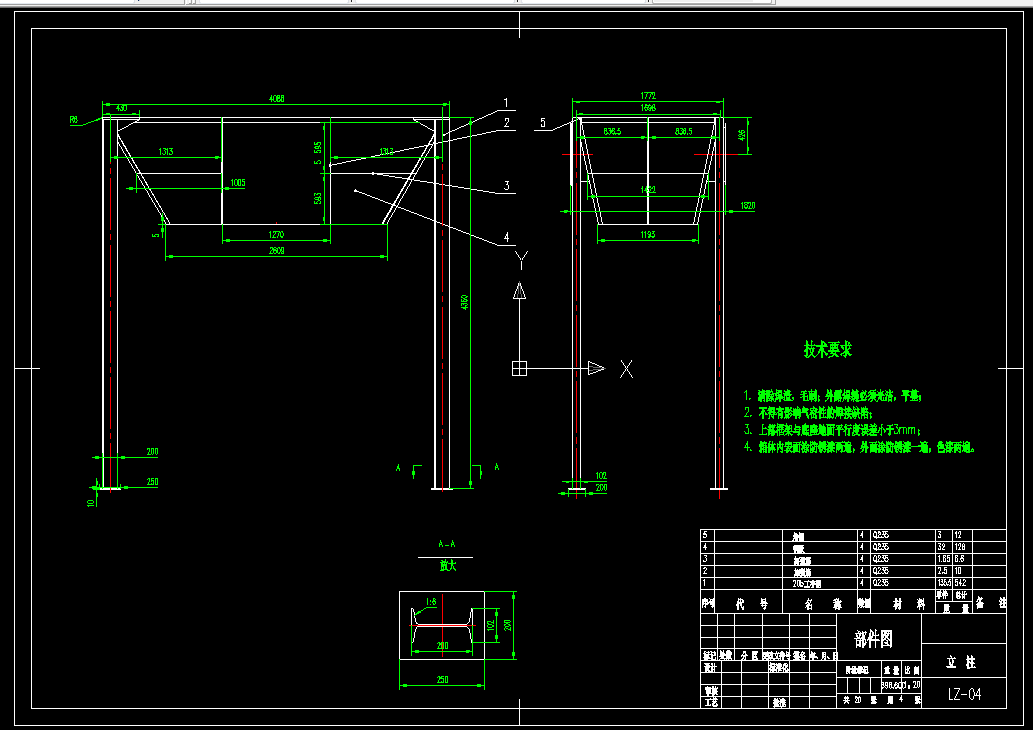

CAD版本图纸，共20张

摘要

本设计在综述除尘器特点和发展状况的基础上，结合脉冲袋式除尘器的原理和构造，对脉冲袋式除尘器的整体框架进行了分析计算，整体框架包括上下密封箱体、支柱、灰斗等等。同时设计了用于清理所收集粉尘等收集物设备，卸灰装置卸料器，卸料器是由一个带有6片叶片的转子叶轮、轴、壳体和减速电机等组成的一个设备。此外，根据脉冲袋式除尘器的除尘特点，选用三菱FX2N-64MR-001型号的PLC来作为除尘器清灰的控制部分。同时给出了控制连线表。

关键词：脉冲袋式除尘器，卸料器，PLC。

目  录

摘  要 I

ABSTRACT II

1 绪论 1

1.1概论（课题背景及意义） 1

1.2除尘器的分类 1

1.2.1机械振动清灰袋式除尘器 2

1.2.2反吹风袋式除尘器 3

1.2.3 脉冲喷吹袋式除尘器 4

1.3某烧结厂的实用 4

1.4本文主要工作 6

2 脉冲袋式除尘器的原理和结构 8

2.1脉冲袋式除尘器的工作原理 8

2.2 脉冲袋式除尘器的主要构造 9

2.2.1脉冲清灰装置 9

2.2.2箱体框架 12

2.2.3输灰系统 12

2.2.4压缩空气系统 13

2.2.5电气控制系统 13

3 机械系统设计方案 14

3.1机械系统的设计 14

3.2除尘器的整体分析计算 17

3.3卸料器部件的校核计算 19

3.3.1卸料器轴的校核 19

3.3.2轴承强度校核计算 22

3.3.3键的选择与计算 23

4 控制部分的设计 25

4.1 PLC的介绍 25

4.2 PLC的构成及基本配置 25

4.2.1 CPU的构成 26

4.2.2 I/O模块 26

4.2.3 电源模块 27

4.2.4 底板或机架 27

4.2.5 PLC的其他设备 27

4.2.6 PLC的通信联网 27

4.3 脉冲袋式除尘器原理和对控制的要求 28

5 应用实例和经济性分析 32

5.1 应用实例 32

5.1.1袋式除尘器的应用 32

5.1.2脉冲袋式除尘器的发展趋势 33

5.2经济性分析 33

结论 36

致谢 37

参考文献 38
