M5957-程序控制全自动PVC板镀铜生产线滑板式镀铜系统设计 下载积分：50　资料编号： M5957

作品包括:

Word版设计说明书1份

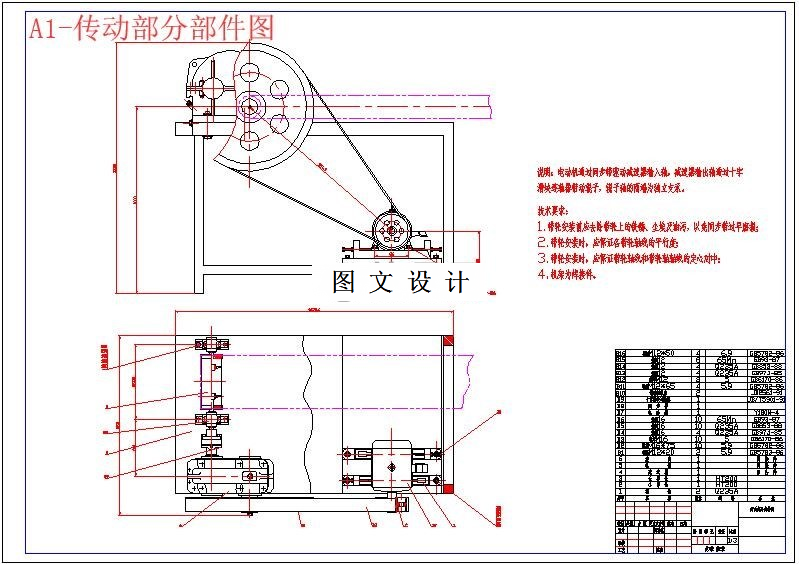

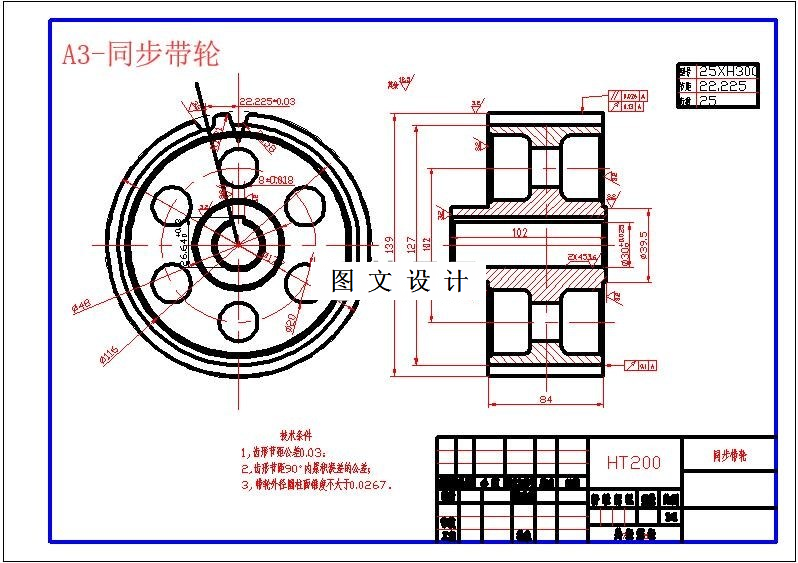

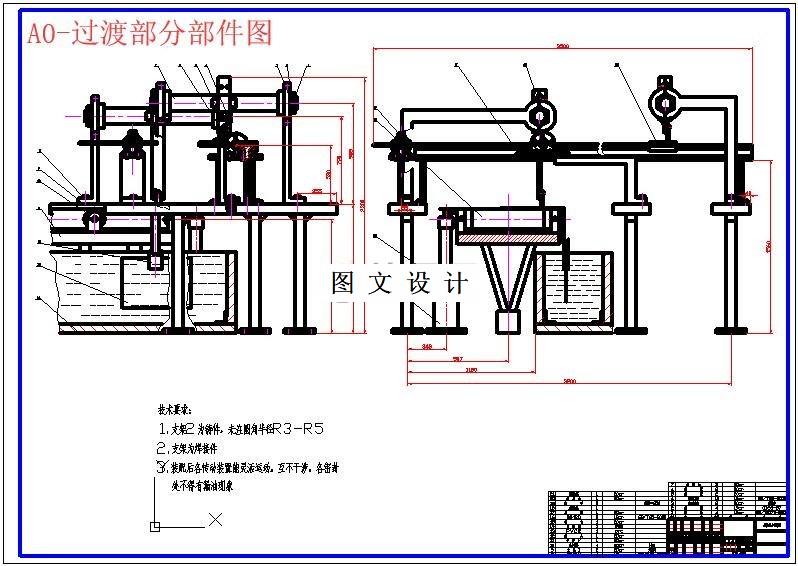

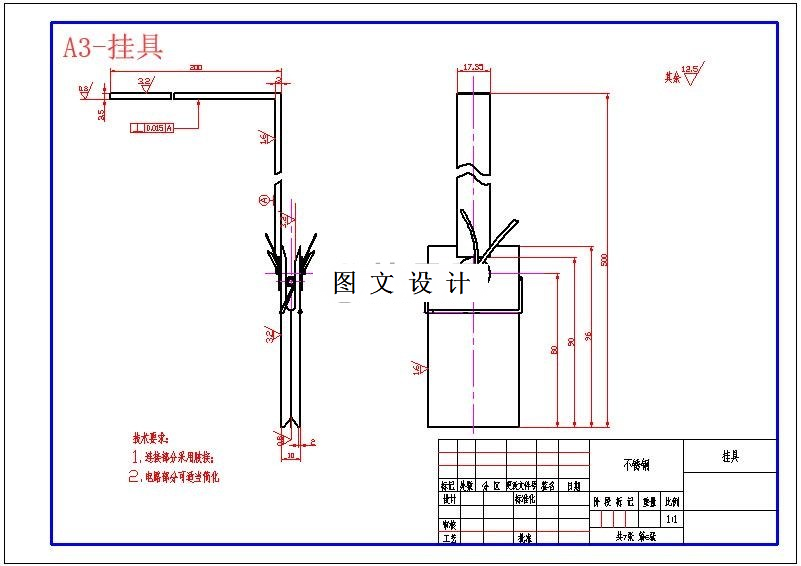

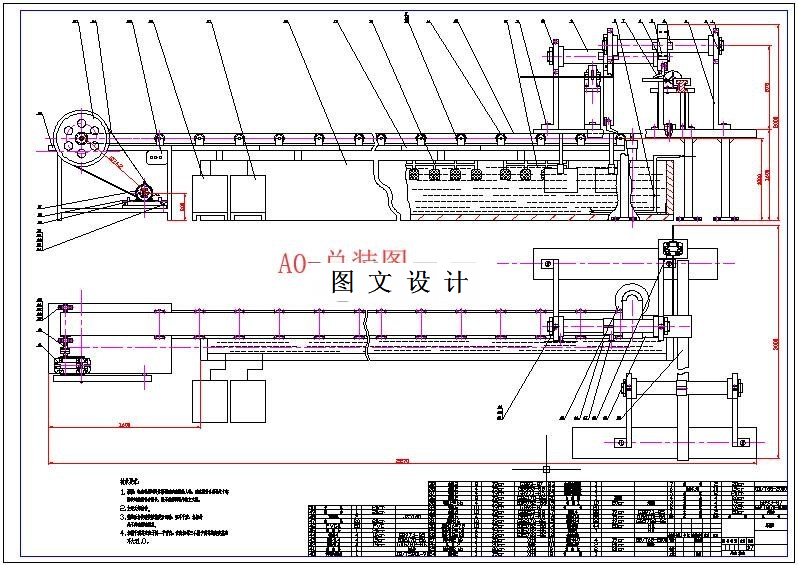

CAD版本图纸，共7张

摘要

一般，电路板由PVC板上镀铜完成。因此采用程序控制滑板式PVC板镀铜是目前国内外比较先进的电子线路板处理工艺。由于PVC板较小，故采用滑板式进行连续地电镀，同时保证必要的工艺质量方面的要求。 本文首先对塑料电镀技术的发展进行了论述，然后根据分析得出的结论及塑料电镀应注意的问题进行镀铜生产线的设计。 设计主要分为以下5个步骤： 1.传动部分的设计 传动部分要求所设计的传动装置传动平稳，无打滑现象，挂具在行走过程中保持匀速，这样PVC板表面上才能镀上一层均匀的铜； 2.电镀槽及挂具的设计 根据目前国内外电镀行业的发展状况来看，电镀槽及挂具的设计及使用一直比较稳定也比较先进，所以参考已有的资料进行设计； 3自动控制系统的设计 为了达到全自动的目的，本文设计了液面高度自控制系统、溶液浓度控制系统等； 4.传感器的设计 由于电镀过程中会产生镀液蒸发或泄露的现象，对操作人员及环境产生影响，所以本文还对一些需要的传感器进行了设计； 5.控制电路的设计 相信本设计的完成可以极大地提高电镀板的生产率。
