M5962-XH714加工中心刀具库设计 下载积分：50　资料编号： M5962

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

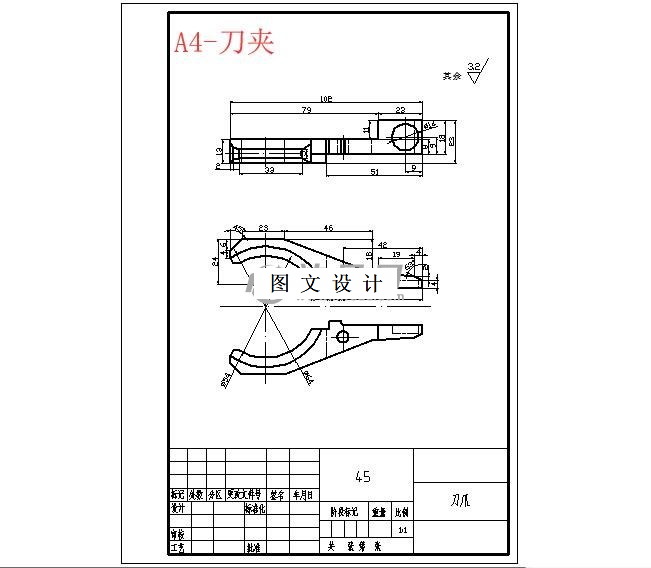

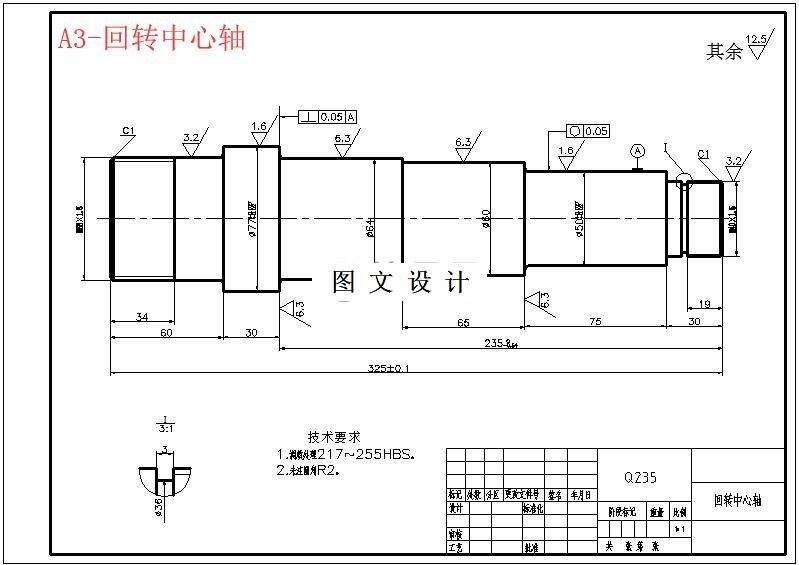

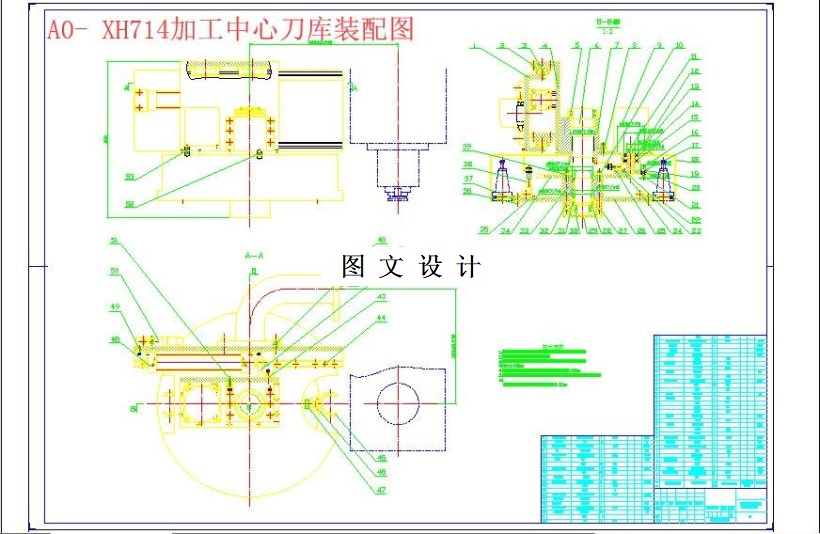

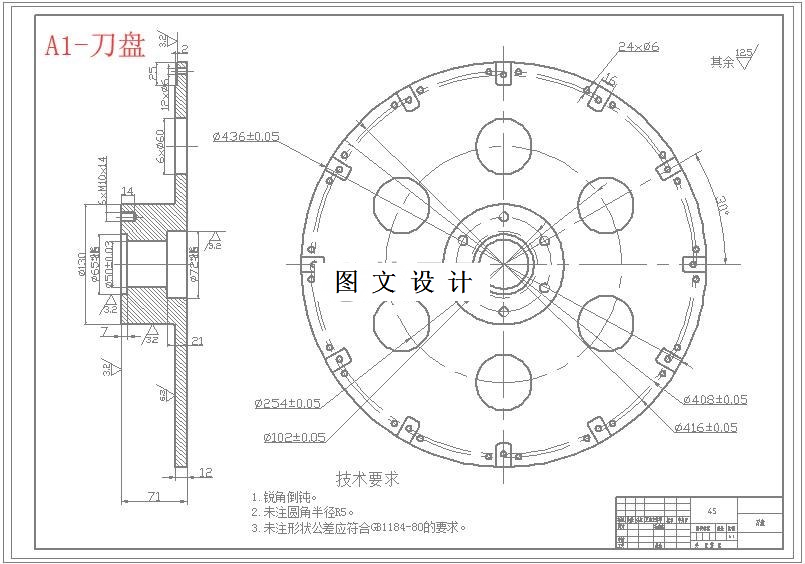

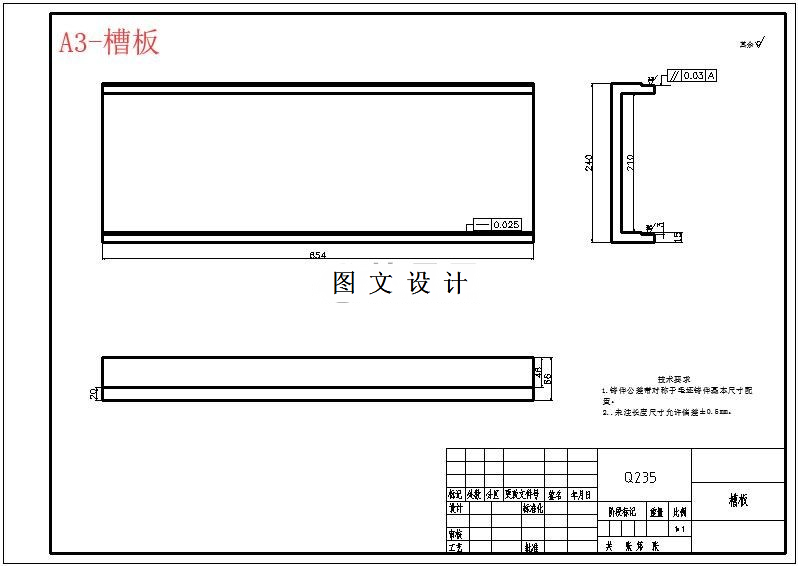

CAD版本图纸，共10张

摘要

90年代以来，数控加工技术得到迅速的普及及发展，高速加工中心作为新时代数控机床的代表，已在机床领域广泛使用。自动换刀刀库的发展俨然已超越其为数控加工中心配套的角色，在其特有的技术领域中发展出符合机床高精度、高效率、高可靠度及多任务复合等概念的独特产品。刀库作为加工中心最重要的部分之一，它的发展也直接决定了加工中心的发展。本论文完成的是圆盘斗笠式刀库结构设计。这种刀库在数控加工中心上应用非常广泛，其换刀过程简单，定位精度高；总体结构简单、紧凑，动作准确可靠；维护方便，成本低。刀库分度装置采用电机驱动，锁止盘每转一圈，刀盘反向转过一个刀位，从而使刀盘实现周期性间歇运动，起到刀库的转位分度作用。利用气动实现刀库的横向移动。本刀库满载装刀12把，利用PLC控制，按顺序选刀方式。
