M5965-装载机动臂镗孔加工工装设计 下载积分：50　资料编号： M5965

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

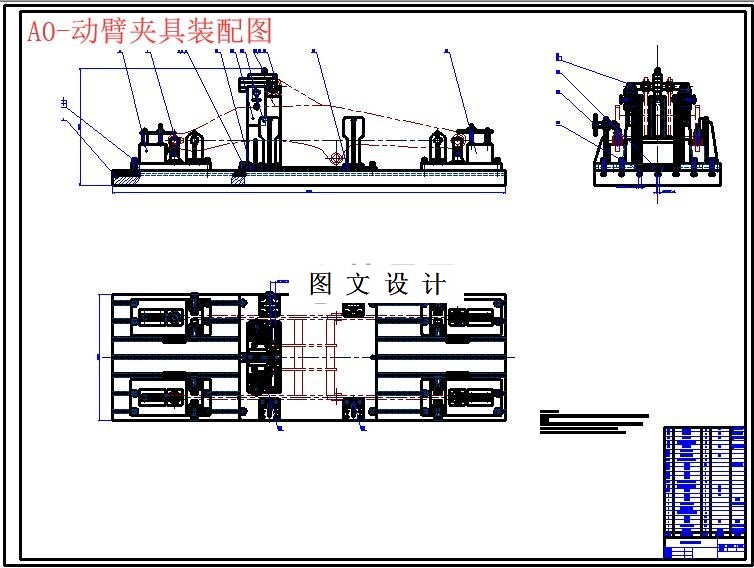

CAD版本图纸，共15张

摘要

动臂是装载机上的一个重要组成部分，与装载机的前车架、摇臂、动臂提升缸、铲斗相连组成工作装置。在实际生产中，由于动臂的种类已经发展出一定的尺寸系列，而且装载机做为大型工程机械总生产量很高，但是分到每一个尺寸系列的生产量不一定很高。为此，专门为某一类型的动臂设计专用夹具，根据现有动臂的种类来看成本上就显得很高而且夹具会很多难以管理。本设计从企业现有的散工装出发，散工装虽然具有很高的制造柔性，但是加工后的动臂难以保证质量。现在原有夹具基础上通过对动臂系列的尺寸进行分析，借鉴相关的动臂工装设计，观察各个尺寸的主要差异，设计夹具的调整范围，保证夹具的柔性能够满足企业的需求。然后分析动臂的加工工艺，将夹紧装置整体固定化。确定出夹具的整体结构方案，通过对定位误差、切削力、夹紧力进行计算分析，校验夹具方案的定位误差和夹紧力是否在可承受的范围。
