M5971-HZD-4000型弧形筑堆机的前桥支撑机构和升降机构设计 下载积分：50　资料编号： M5971

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

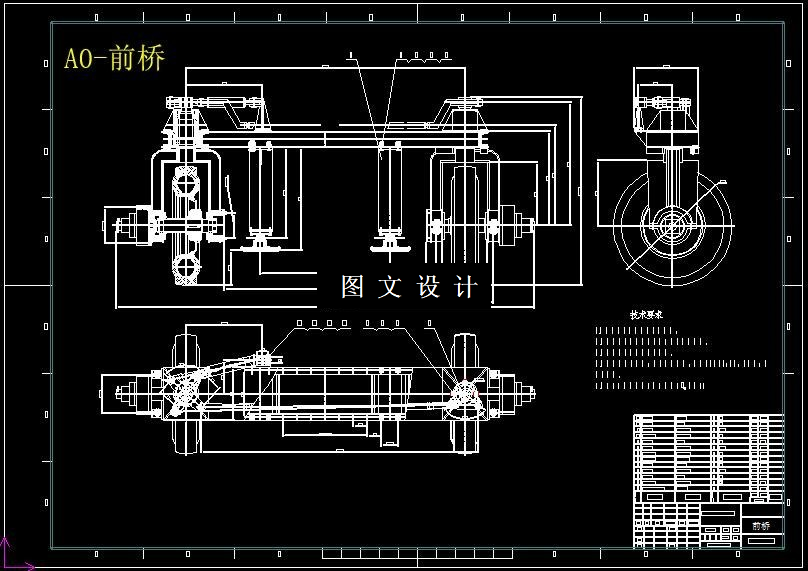

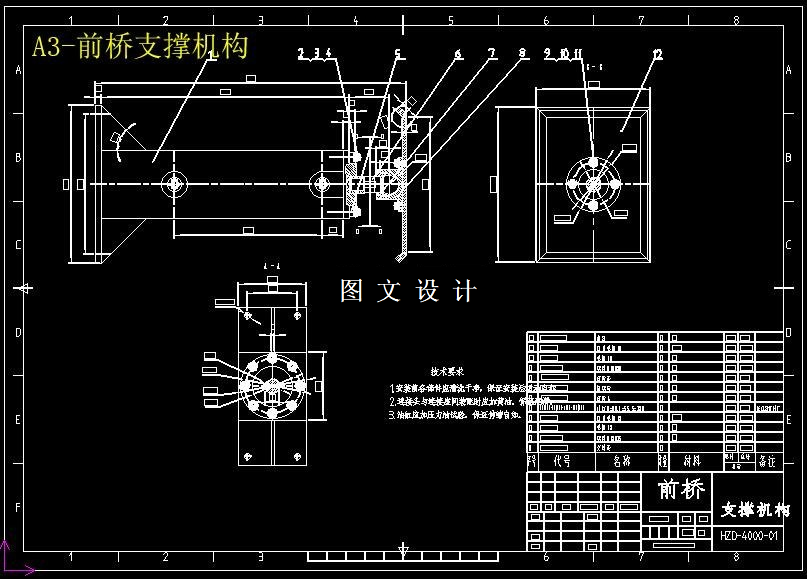

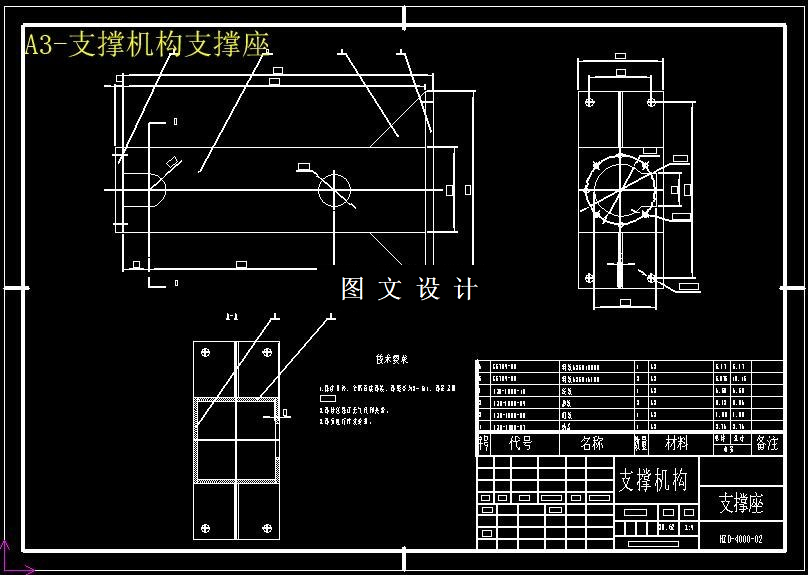

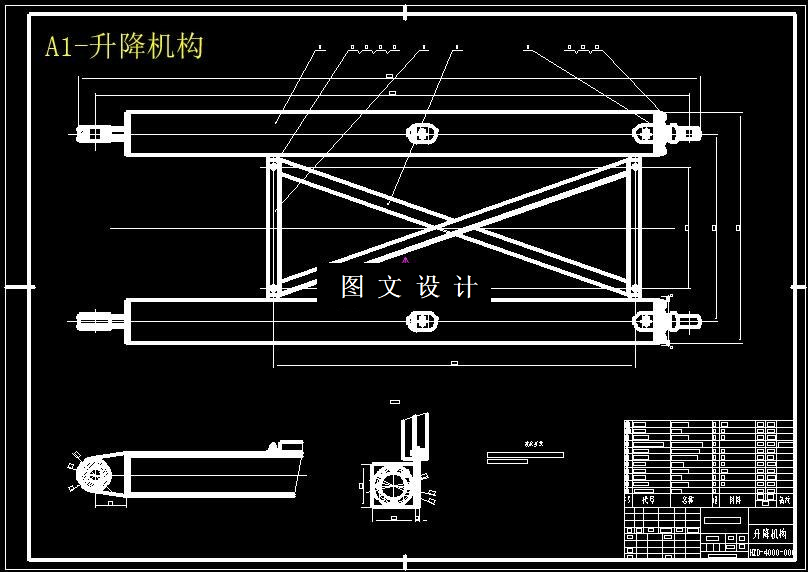

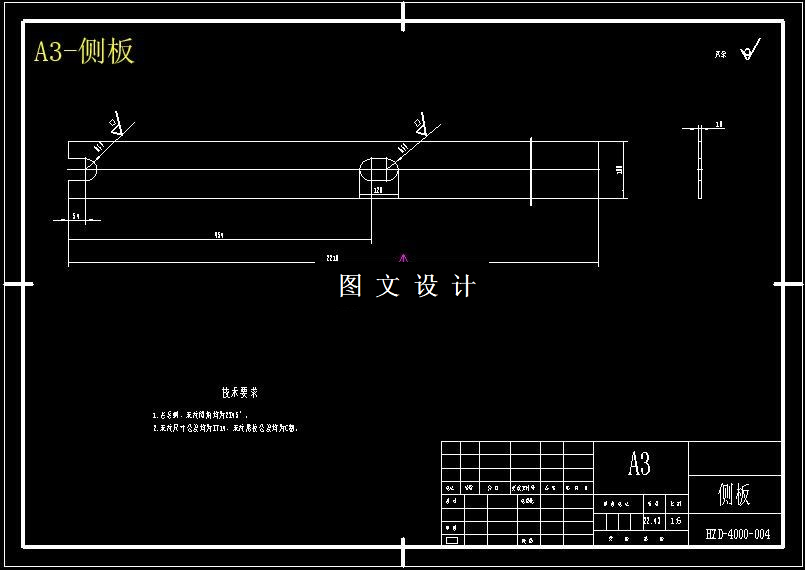

CAD版本图纸，共19张

摘要

HZD—4000弧形筑堆机是一种运用于湿法冶金领域堆浸工艺的专用设备，它主要用于堆浸生产中的重要环节——堆矿（筑堆）。在铀、金、铜等金属的堆浸矿上有较大的应用市场。H、Z、D分别为弧、筑、堆三个汉字拼音的首个字母，4000表示额定筑堆高度为4m。 HZD—4000弧形筑堆机共分三大系统：1、运输系统——包括后架、前架、皮带、皮带张紧装置、受料斗及电动滚筒等。其主要任务是将物料输送到指定地点，其工作原理同普通皮带运输机一样。2、底盘系统——该系统包括前桥、后桥、定心座及升降油缸等。其主要功能是满足设备自移、弧形摆动筑堆及筑堆位置转换。3、动力及操作系统——该系统包括泵站、液压系统、操作台、电气箱及电气系统等。其主要功能是提供整机液压动力及完成各动作的操作控制。本说明书分别对这三个系统的设计、计算作了详细介绍，并对其结构设计及工作原理进行了论述，同时对相关工艺问题进行了探讨。 该机为满足堆浸工艺的特殊要求，采用了一种新型的底盘结构。前桥设计体现了弧形筑堆机的特点，实现用同一轮胎完成自行、筑堆摆动等功能；后桥设计成浮动油缸结构，具有三个方向的自由度，这种结构形式与前桥配合使整机适应地面不平，使前轮与后轮组成为三轮触地，从而有效地保证后架不因路面不平而受扭。该底盘体现了HZD型弧形筑堆机的结构精华。 运输系统根据传统方法设计，各零部件根据国家标准件选用，运用合理的升降机构保证其运输平稳性。 动力及操作系统在设计中，采用了低速大扭矩马达，从而大大的简化了动力传动系统机构，该马达的应用是工程设备在行走驱动系统的一次成功尝试。该液压系统的联合动作完成了本机的特定功能，满足了堆浸工艺的特殊要求。
