M5985-凸缘圆筒件首次拉深模设计 下载积分：50　资料编号： M5985

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

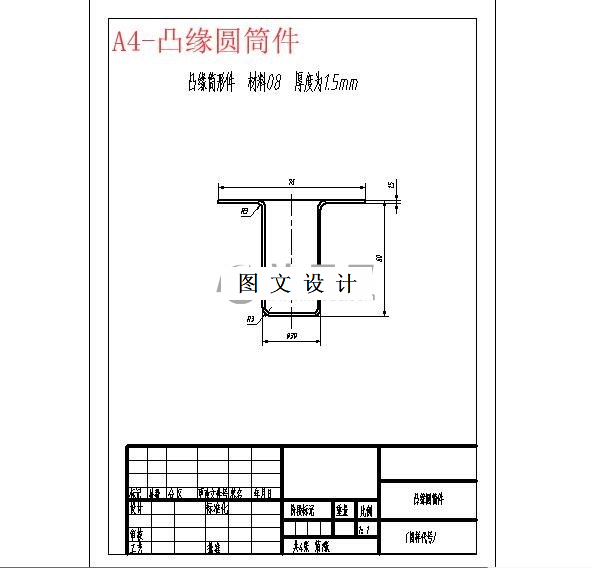

冲压件工艺性是指冲压零件在冲压加工过程中加工的难易程度。虽然冲压加工工艺过程包括备料—冲压加工工序—必要的辅助工序—质量检验—组合、包装的全过程，但分析工艺性的重点要在冲压加工工序这一过程里。而冲压加工工序很多，各种工序中的工艺性又不尽相同。即使同一个零件，由于生产单位的生产条件、工艺装备情况及生产的传统习惯等不同，其工艺性的涵义也不完全一样。这里我们重点分析零件的结构工艺性。 该零件是圆筒件，如图2-1，该零件为筒形件，料厚t=1.5mm，拉深后厚度不变；零件底部圆角半径r=3mm；尺寸公差都为IT13，满足拉深工艺对精度等级的要求。
