M6010-蓬栖二级公路CD段施工图设计 下载积分:50 资料编号: M6010

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: M6010
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版设计说明书1份

开题报告一份

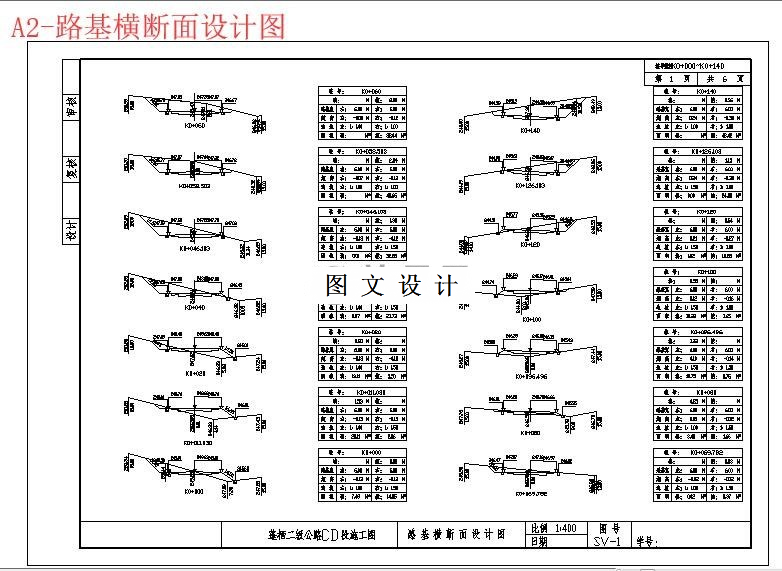

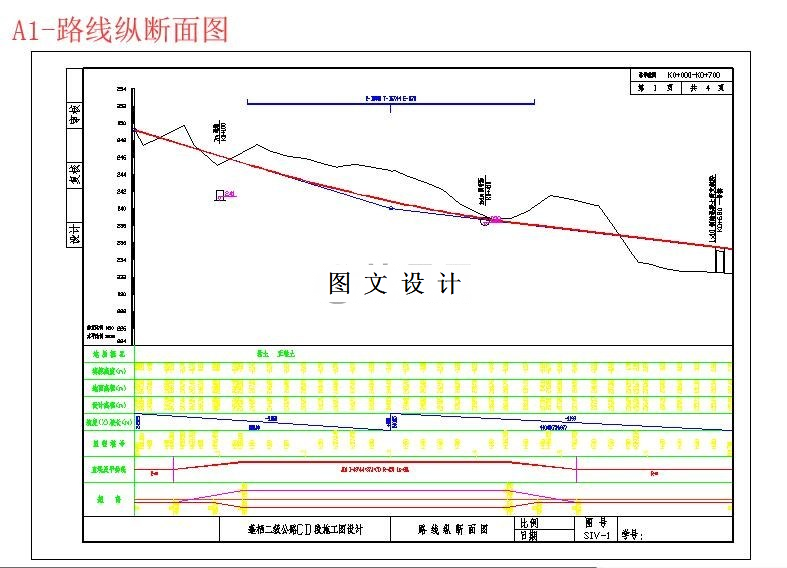

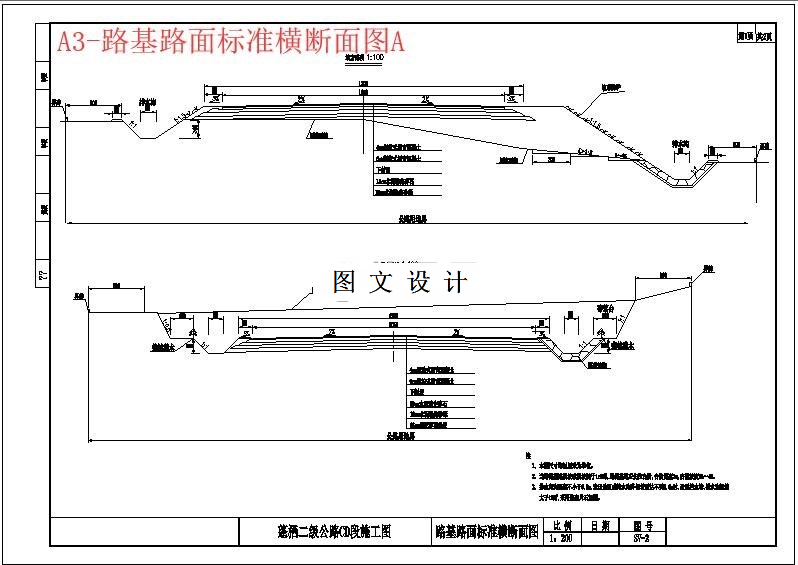

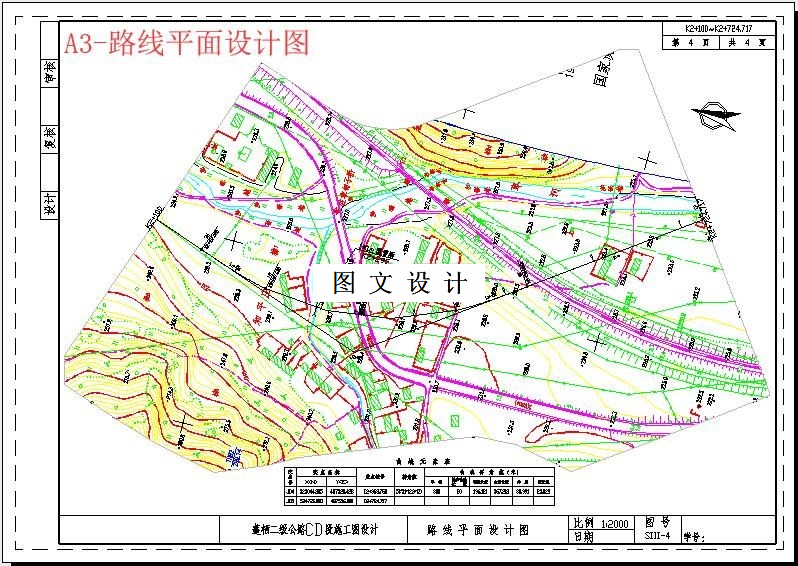

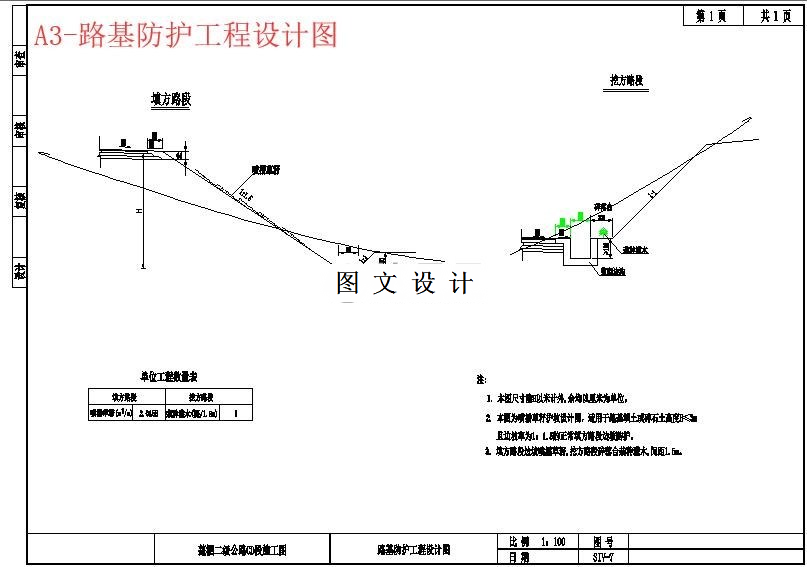

CAD版本图纸,共9张

摘要

本设计是对蓬栖二级公路CD段的施工图设计。设计内容主要包括公路选线定线、平面线形设计、纵断面设计、横断面设计、路基设计、路面设计、平面交叉设计、桥梁涵洞设计等。选线定线主要是路线方案选优;平面线形设计包括直线以及各类曲线要素的确定,最后得该公路的总长为2724.717m;纵断面设计要求确定竖曲线及其要素、以及涵洞布设位置等;横断面设计包括行车道、硬路肩、土路肩等路面各部分尺寸的确定,以及边沟、排水沟、碎落台、护坡道等结构物的设置;路基设计包括桥梁涵洞设计等;路面设计主要是对沥青混凝土路面的结构的设计,包括采用的路面材料及其厚度等;平面交叉设计主要是标注交叉点的桩号、高程等要素,并简单绘图;涵洞设计要求计算出涵长、孔径等各部分的尺寸,并绘制涵洞设计图。最终的设计成果基本上可以作为路桥施工依据进行施工。
