M6030-2300吨沿海干杂货船方案设计 下载积分：80　资料编号： M6030

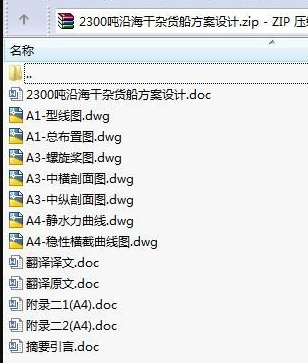

作品包括:

Word版设计说明书1份

外文翻译一份

CAD版本图纸，共7张

摘要

本设计的题目是“2300吨沿海干杂货船方案设计”，任务书要求设计一艘可航行于沿海各主要港口用于装载一般包装和袋装等普通货物的沿海杂货船，载货量2300t，航速要求不小于11节。本设计船参考了“2100吨沿海货船”的为母型船，进行适当的尺度变换，得出设计船型。 设计说明书共分为七章，主要内容如下： 第一章 重述强调设计任务书的内容，设计过程中以任务书为主要出发点。 第二章 参考母型船的尺度比,并综合考虑任务书中的限制条件确定出最佳主尺度。 第三章 利用“1-Cp”法即母型船改造法作出设计船的型线。 第四章 结合沿海杂货船总布置的特点，参照母型船的总布置拟订出设计船的总布置。 第五章 按照《船舶与海上设施法定检验规则》校核设计船的稳性和干舷，并校核了舱容。 第六章 按照图谱设计的要求，计算出螺旋桨的各项要素，绘制出螺旋桨的线型图。 第七章 依据中国船级社《钢制海船入籍与建造规范》的要求，进行结构设计，并绘制出典型横剖面图。
