M6067-四柱式通用锻造液压机设计 下载积分：50　资料编号： M6067

作品包括:

Word版设计说明书1份

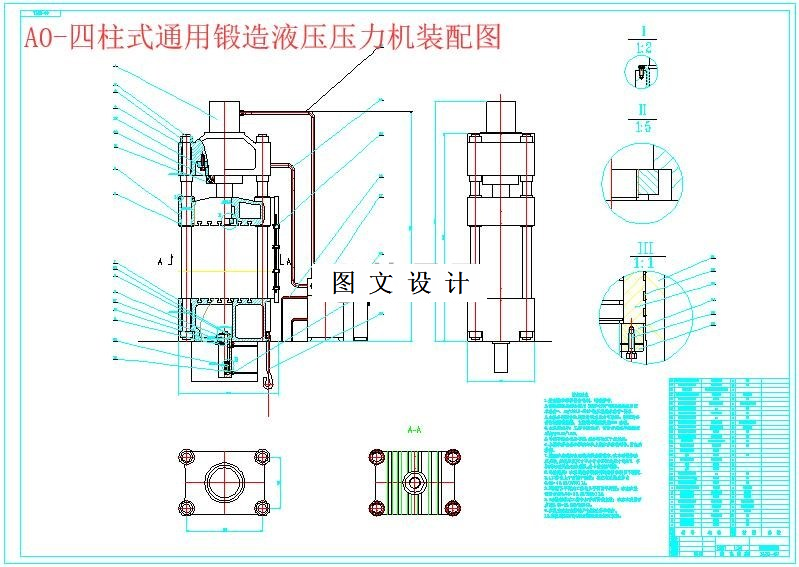

CAD版本图纸，共2张

摘要

四柱液压机由主机及控制机构两大部分组成。液压机主机部分包括液压缸、横梁、 立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀 等组成。液压机采用 PLC 控制系统，通过泵和油缸及各种液压阀实现能量的转换，调 节和输送，完成各种工艺动作的循环。该系列液压机具有独立的动力机构和电气系统， 并采用按钮集中控制，可实现手动和自动两种操作方式。 该液压机结构紧凑，动作灵敏可靠，速度快，能耗小，噪音低，压力和行程可在 规定的范围内任意调节，操作简单。在本设计中，通过查阅大量文献资料，设计了液 压缸的尺寸，拟订了液压原理图。按压力和流量的大小选择了液压泵，电动机，控制 阀，过滤器等液压元件和辅助元件。
