M6075-佳能复印机机芯连续冷冲模具设计 下载积分：50　资料编号： M6075

作品包括:

Word版设计说明书1份

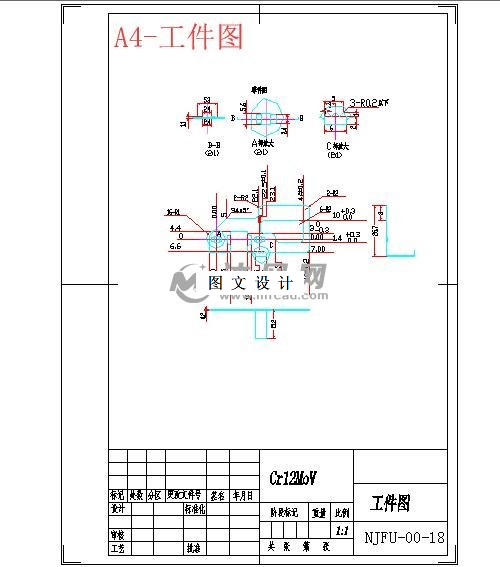

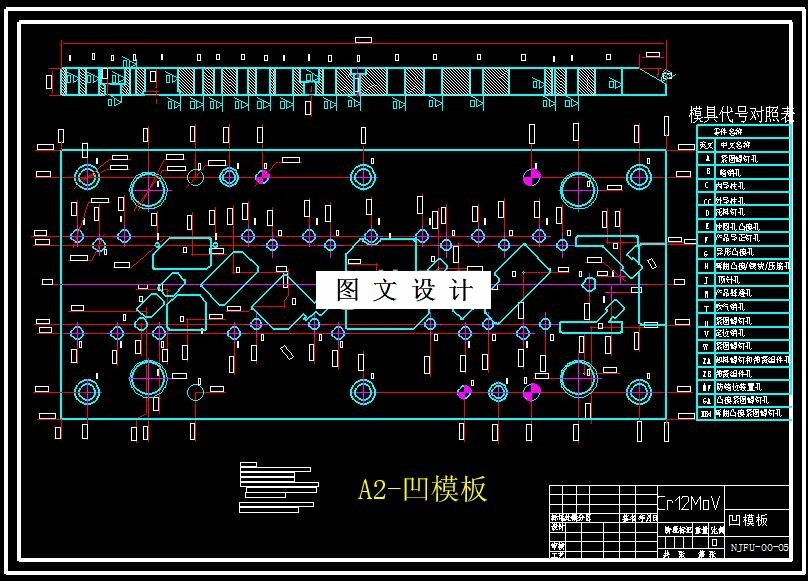

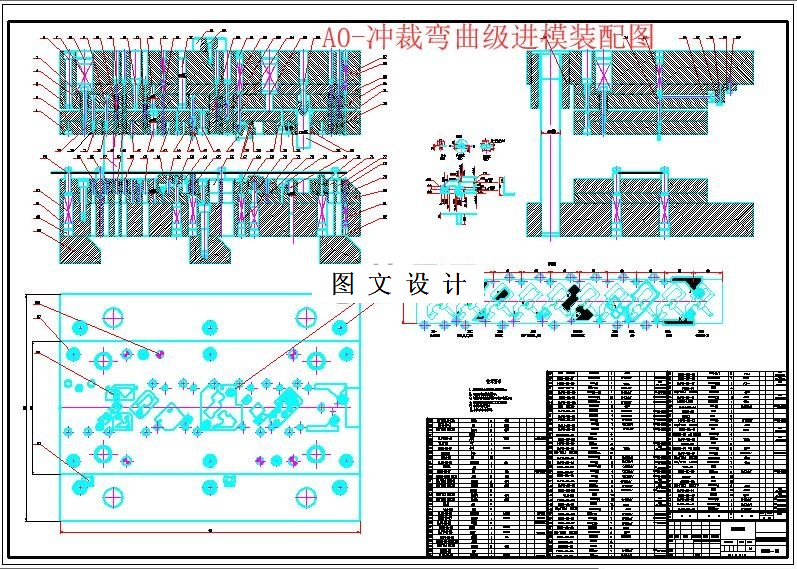

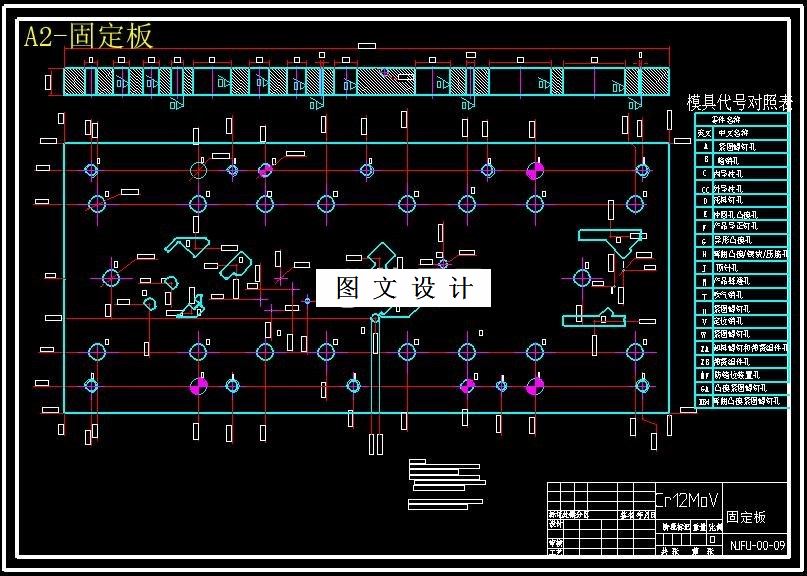

CAD版本图纸，共23张

摘要

设计中的冲压制件是佳能复印机的一个机芯零件。由制件零件图可以知道：制件的外形不规则，需要经过多次冲裁才能完成加工，制件有两个向上的L曲；因此采用切废料的排样方法。通过对零件的初步分析可知，要完成该制件的生产，需要经过以下工艺：冲孔、弯曲、落料，切舌等工艺。冲压件的精度要求较高，最小的误差要求在±0.1mm以内，平面度要求在±0.3mm以内，为了保证其平面度要求，在设计中有必要加入校平工位；制件的厚度为0.2mm，属于薄材料类冲裁，选用用卷料；冲压件的材料客户要求用SUS304，即我国的不锈钢材料。查阅《模具设计手册》，将设计中的材料确定为：Cr18Ni9材料。另外，在设计中还应该考虑到不锈钢材料的冲裁工艺性，以及其纤维方向的特性。在制件图技术要求中我们可以知道：客户对模具的材料有严格要求，要求用环保材料，模具材料中不能够含有对自然环境有严重污染的金属元素，必须满足QS9000环保要求。
