M6082-ZY108002863D型掩护式液压支架设计 下载积分：50　资料编号： M6082

作品包括:

Word版设计说明书1份

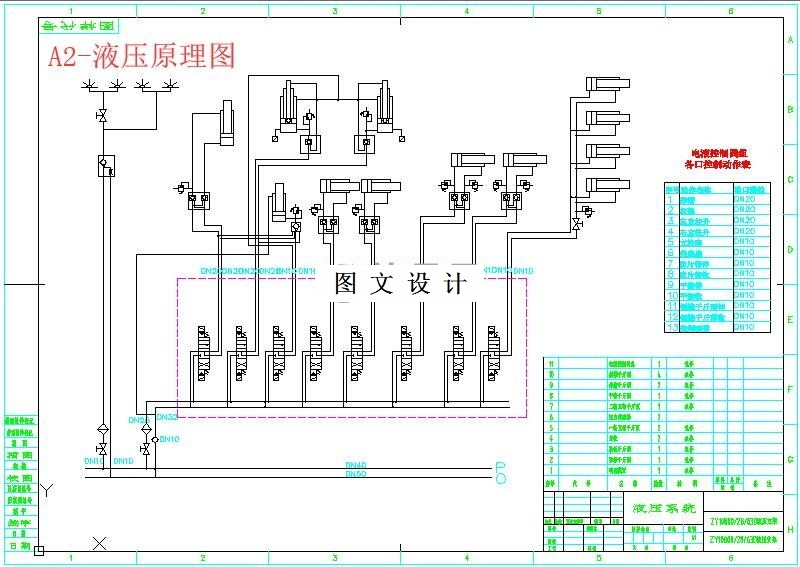

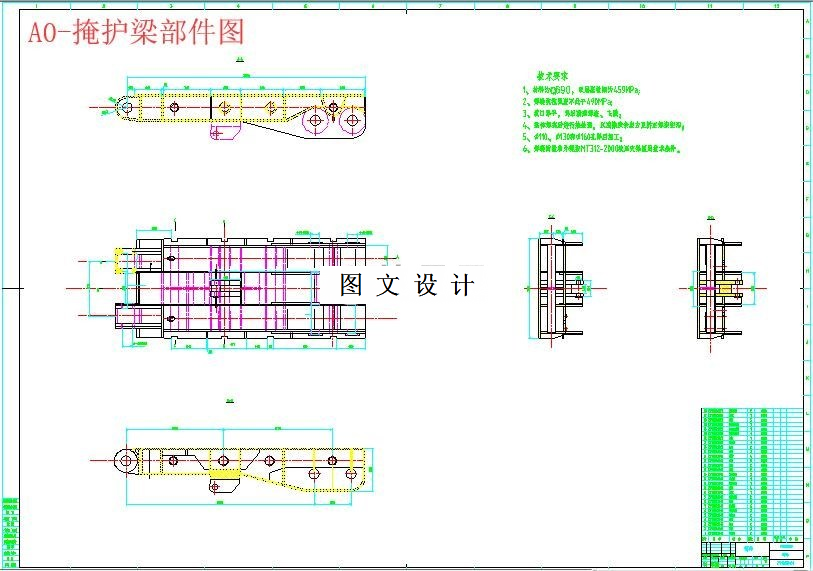

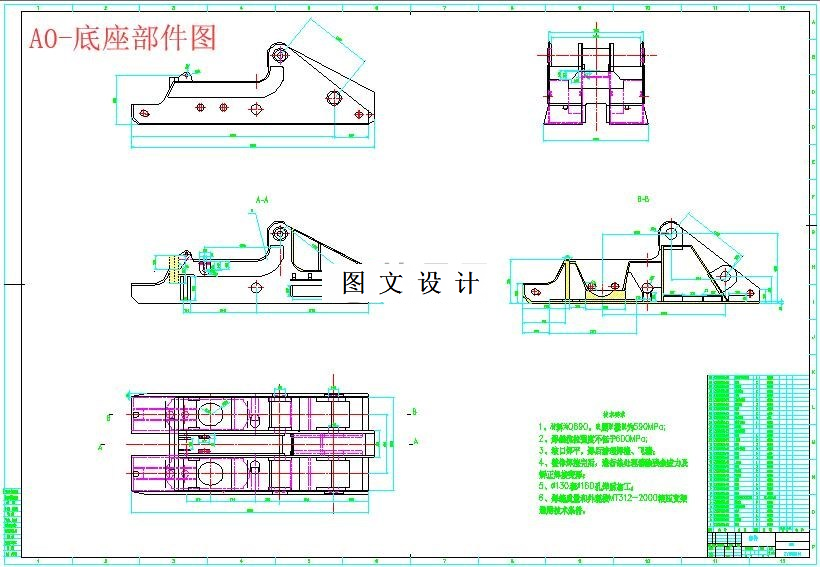

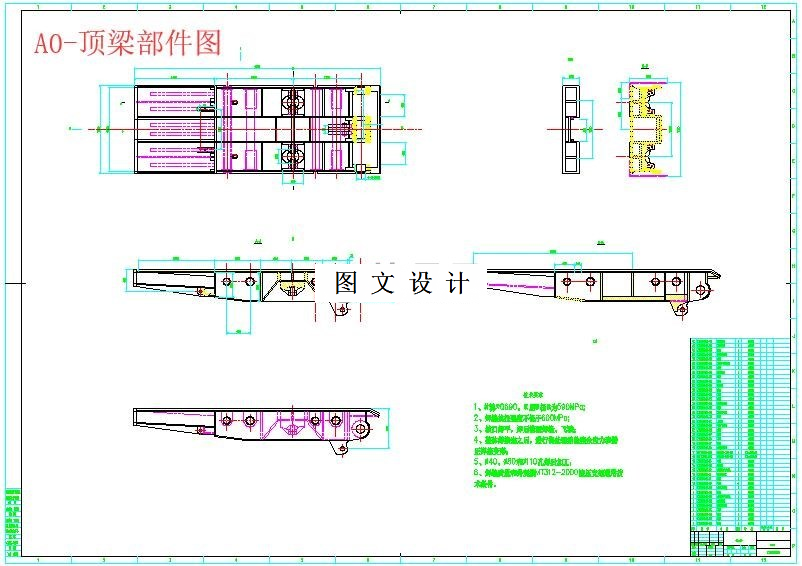

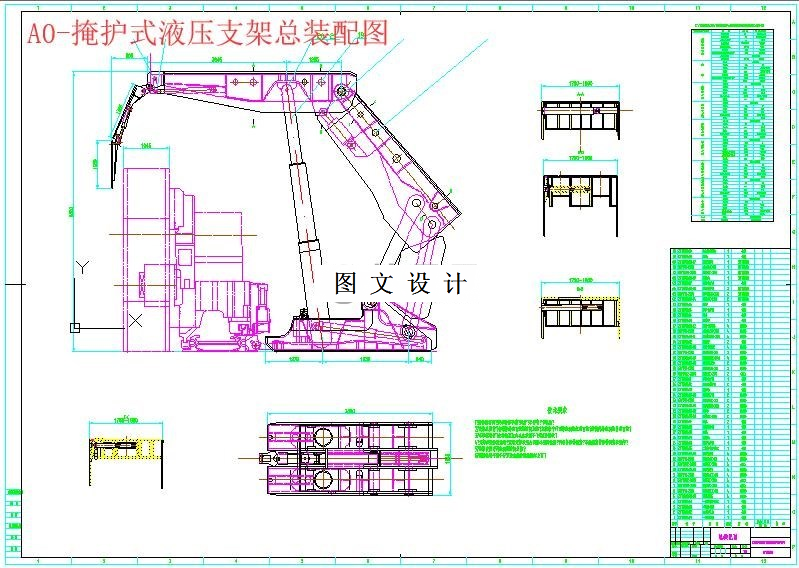

CAD版本图纸，共6张

摘要

本文介绍了：液压支架在我国的发展历程及发展趋势；液压支架的组成、作用和分类；简述了液压支架的控制系统的发展及现状；液压支架设计的一般步骤；高强度板的焊接技术研究；液压支架的操纵、维护、故障分析及处理等。在ZY10800/28/6\3D型掩护式液压支架的设计过程中，着重对四连杆机构和重要结构件进行了分析和设计。根据液压支架零部件的常见失效形式、应该满足的的基本要求、常见的设计方法等，对四连杆机构进行了分析，并给出了四连杆机构作图法的求解过程。对重要结构件如前梁、顶梁、掩护梁、底座、前后连杆和铰接销轴等进行了分析，根据其常见失效形式、影响因素及基本设计要求，给出了重要结构件的受力分析、强度和刚度的设计方法。在该支架的设计过程中，采用了双伸缩立柱，并分析设计了立柱的位置及受力，对平衡千斤顶也进行了分析设计工作。
