M6084-伞轮轴盖钻2-M12的夹具设计 下载积分：50　资料编号： M6084

作品包括:

Word版设计说明书1份

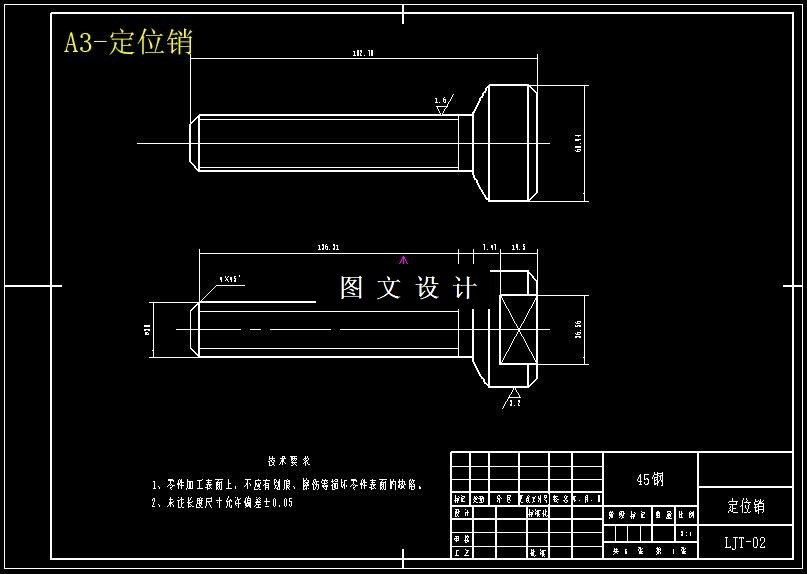

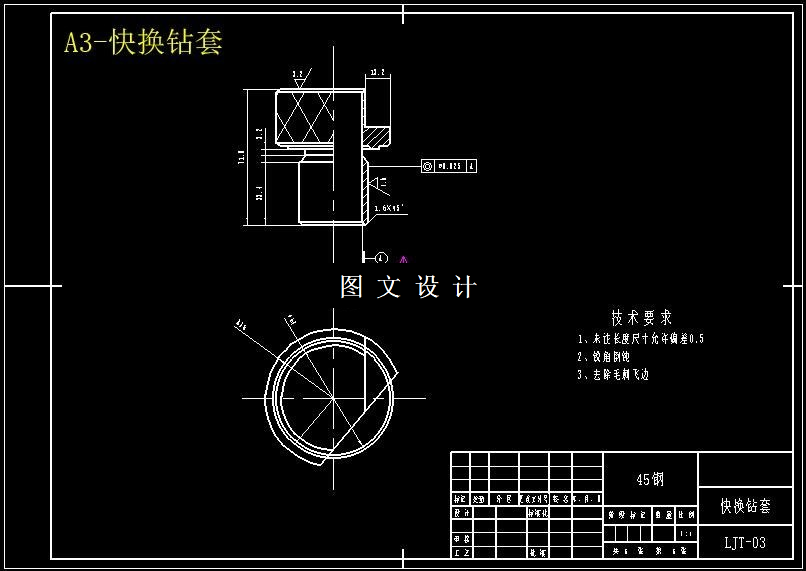

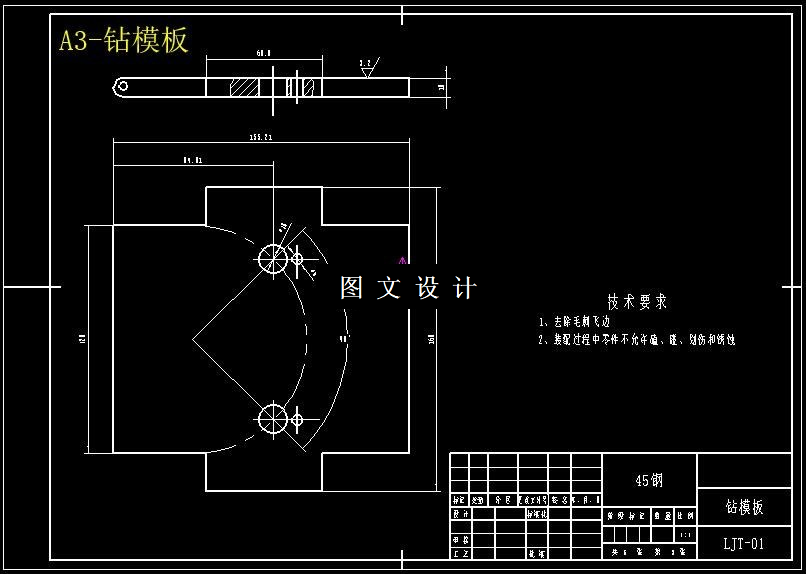

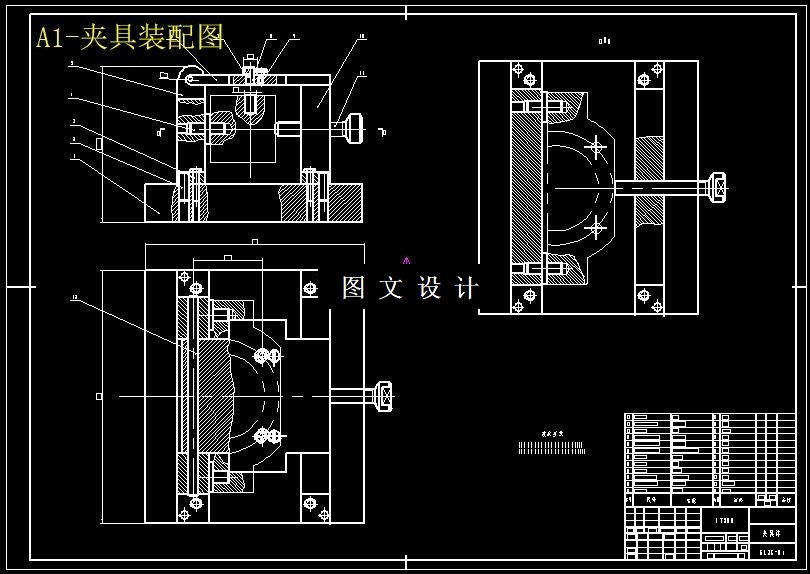

CAD版本图纸，共4张

摘要

本次设计是要为此图中的伞轮轴盖设计一个钻2-M12的夹具，最终实现将工件定位，更加精确和方便的完成钻孔工作。零件图标出了工件的尺寸、形状和位置、表面粗糙度等总体要求，他决定了工件在机床夹具中的放置方法，是设计机床夹具总体结构的依据。工序图给出了零件本工序的工序基准、以加工表面、以及本工序的定位、夹紧原理方案。工件的工序基准、已加工表面、决定了机床夹具的定位方案，如选用平面定位、孔定位以及外圆面定位等；定位方案的选择依据六点定位原理和采用的机床加工方法，定位方案不一定要顶六个自由度，但是要完全定位。工件的代待加工表面是选择机床，刀具的依据。确定夹紧机构要依据零件的外形尺寸，选择合适的定位点，确保夹紧力安全、可靠同时夹紧机构不能与刀具的运动轨迹相冲突。
