M6085-H型钢装配及焊接夹具设计 下载积分：50　资料编号： M6085

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

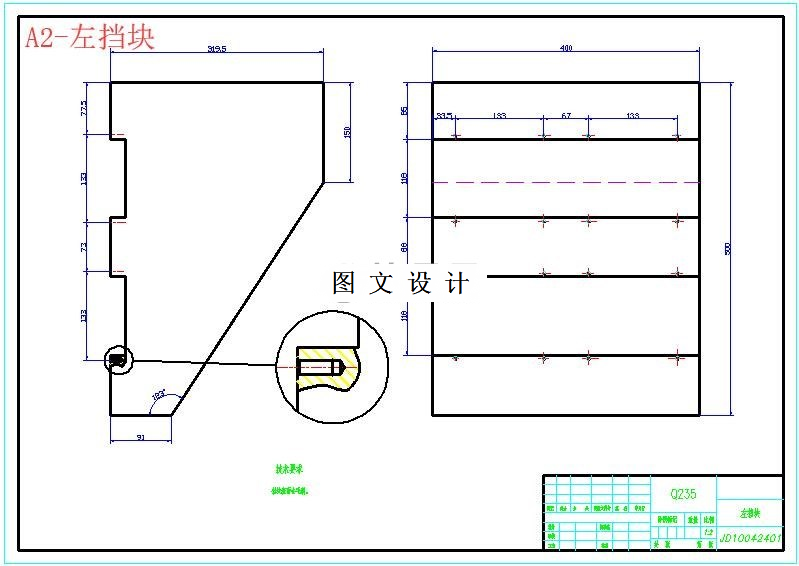

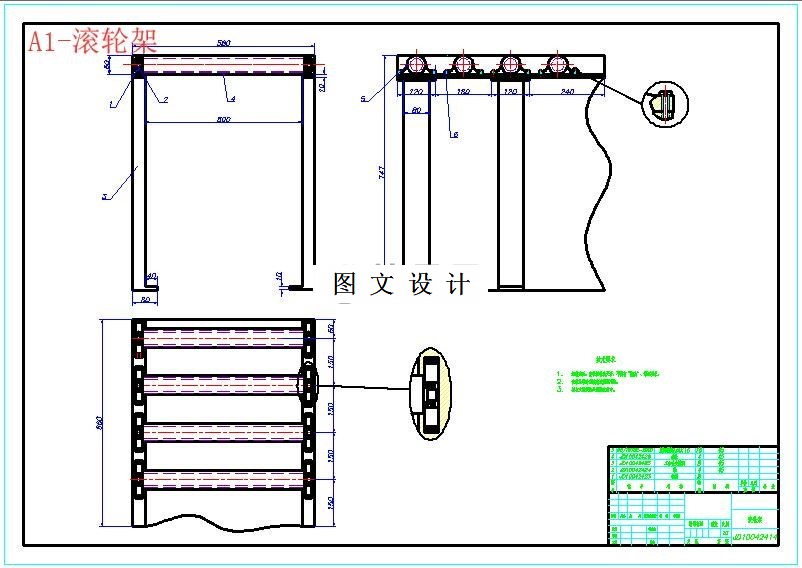

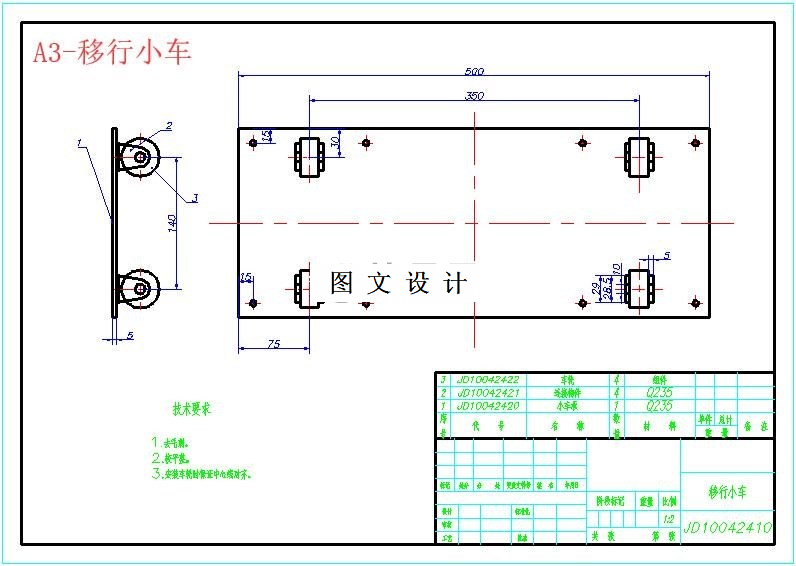

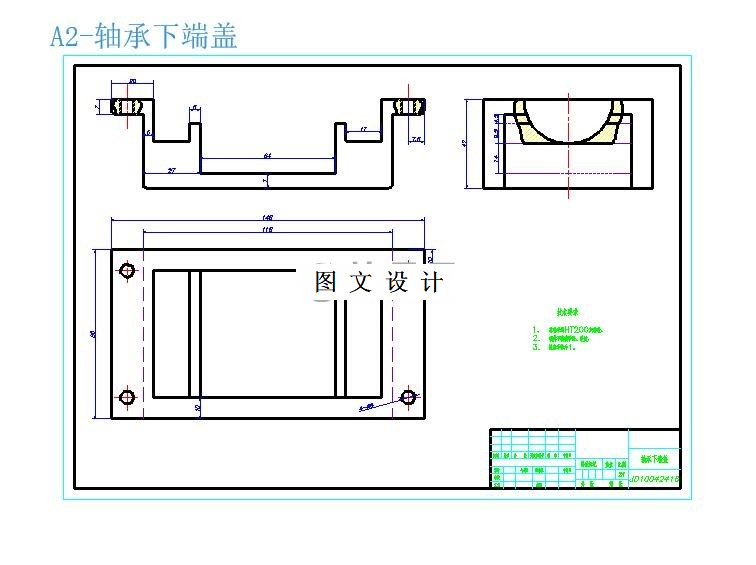

CAD版本图纸，共12张

摘要

H型钢作为钢结构工程主要材料被发达国家大量应用于工厂建设、高层建筑物、桥梁等，现已全面普及。随着我国国民经济的发展，其需求量也已与日俱增。 因此，作为钢结构的基本单元的H 型钢需求量将很大，随着新技术、新设备及新工艺的出现与应用，在未来5 ～10 年，H 型钢（箱型梁）生产线及其相关产品将大有作为。本设计的主要内容是H 型钢生产线中的装配部分及焊接部分，其中装配部分从事装配及定位焊工作用，而焊接工作则在V形架上进行。本次设计的装配胎架为可调节式，可生产的H型钢各项数据为，高度：200～800mm、腹板厚度：6～30mm、 翼板宽度：300～700mm、 翼板厚度：9～60mm、 H型钢长度：700～15000mm。本设计结构简单明了，操作也非常方便，适用性广泛，基本满足经济适用的要求。
