M6094-Z-20电动装岩机提升机构设计 下载积分：50　资料编号： M6094

作品包括:

Word版设计说明书1份

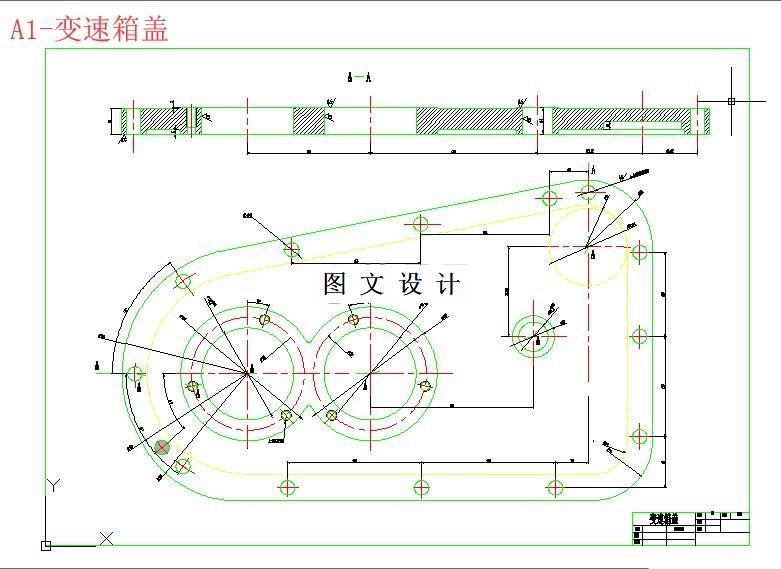

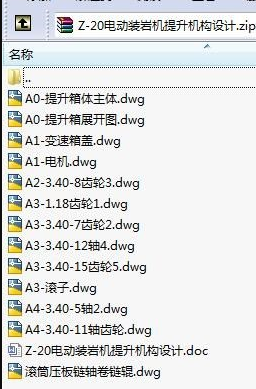

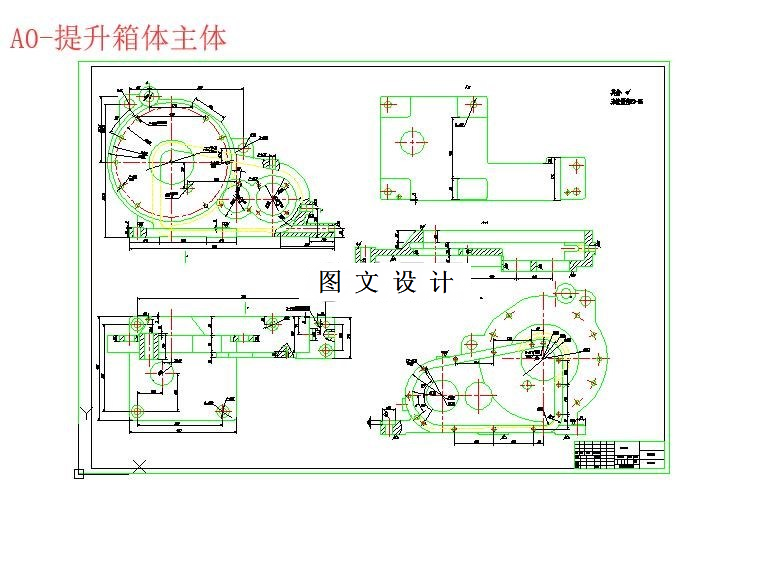

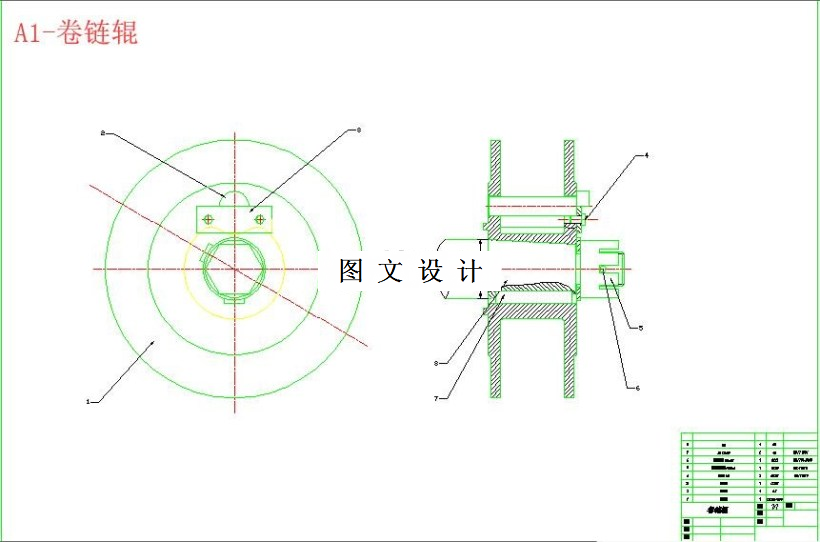

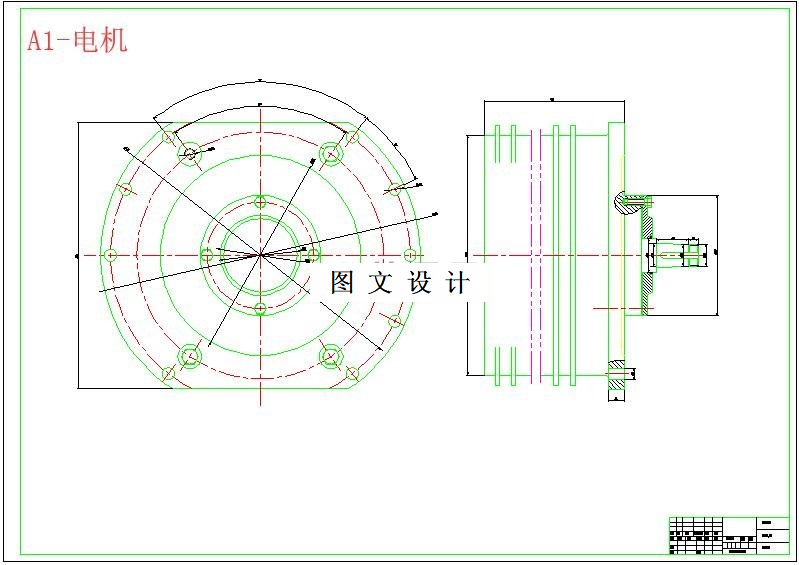

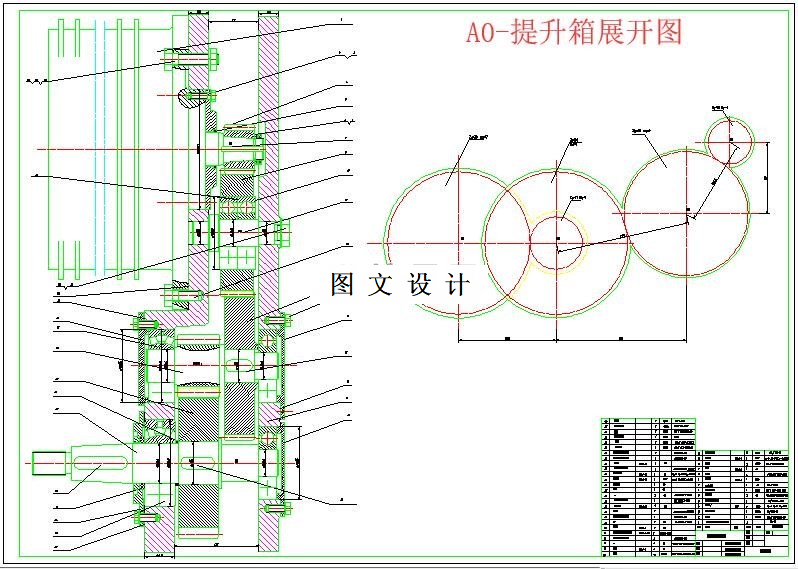

CAD版本图纸，共16张

摘要

电动装岩机主要用在矿井内，将放炮崩落下来的矿石或岩石装入矿车，可适用于国防、矿山、铁道、水利等部门的水平巷道和隧道（坡度≤8°）掘进的装载工作，也可在露天中小矿山进行采掘。目前国内外大量采用的装岩机有：电动装岩机、风动装岩机。按工作原理分立爪式、蟹爪式、铲斗式和耙斗式等；按使用的动力分电动、气动及柴油机驱动几种。装岩机上虽装有防爆型电机，但因电气控制设备不具有防爆性能，因此不能用在有易然气体或空气中有易爆粉粒的矿井中使用。根据当前市场发展的形势和企业需要的实际情况，本课题主要针对装岩机整体、提升部分及电气部分存在的不足进行了改进，设计的Z-20型电动装岩机具有自装自卸、安全可靠、生产效率高、减少工人的劳动强度，且无废气污染、噪音小、操作方便、节约能源等特点。本课题设计的Z-20型电动装岩机依靠2台电动机（n=680r/min；行走功率10.5～13kw；扬斗功率10.5～13kw）提供动力，达到行走速度：1m/s；装载宽度：2.0m；装载能力：30～40m3/h；铲斗容积：0.20；卸载高度：1360mm； 轨距：600mm；电气控制方面能够自装自卸，并具有前进、后退、扬斗、落斗；结构及行走方面可以达到轨轮式铲斗后卸型、上机身可在原地旋转40°装卸矿石的要求和技术指标。
