M6117-叉环铣24X40槽夹具设计 下载积分:50 资料编号: M6117

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: M6117
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版设计说明书1份

任务书一份

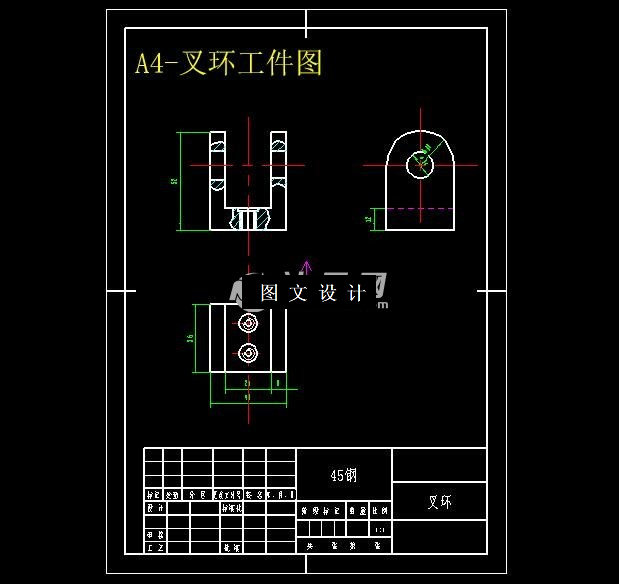

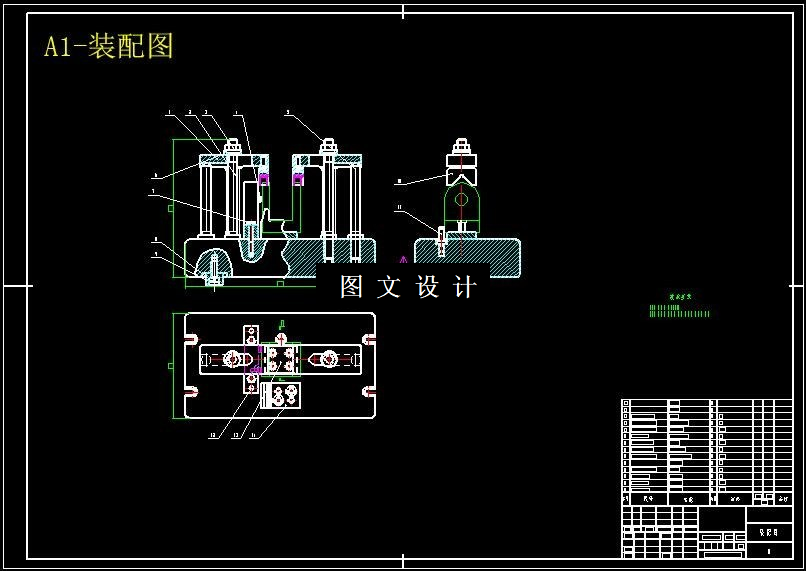

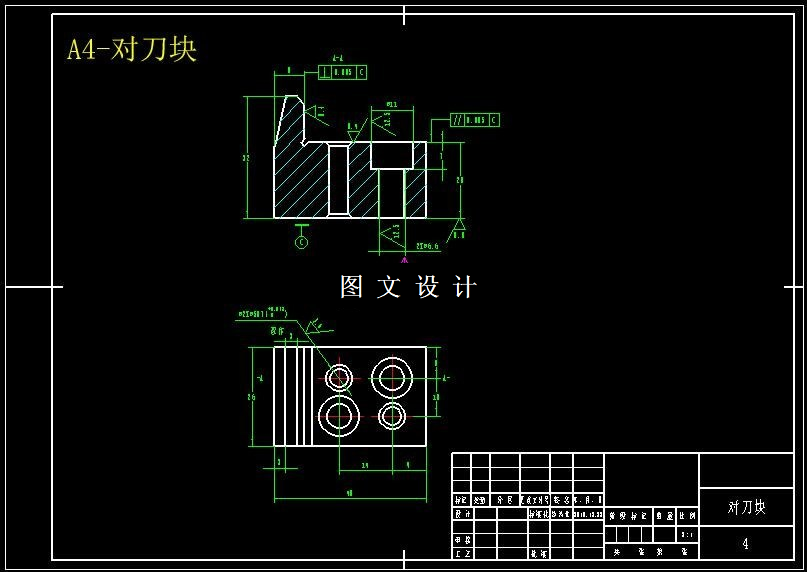

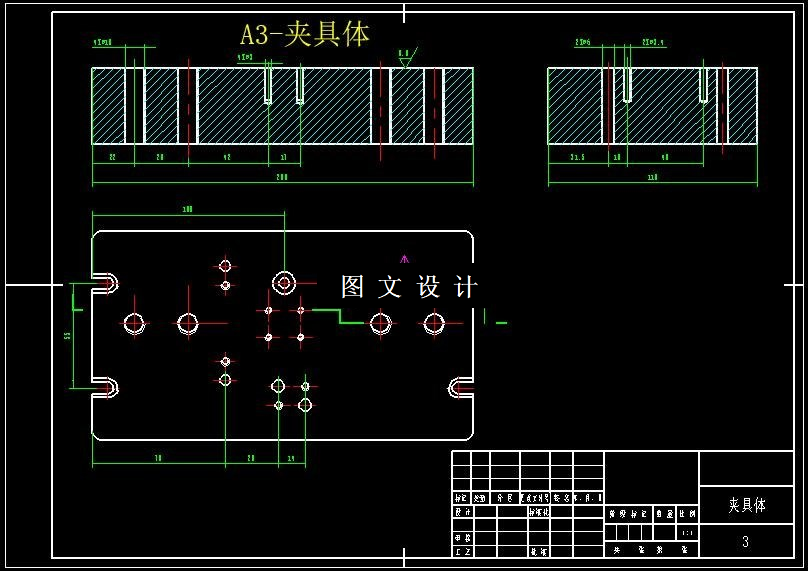

CAD版本图纸,共6张

摘要

本次设计是要为此图中的叉环设计一个铣24X40槽的夹具。首先对工件的加工要求进行分析,已知工件为长方体,在长方体上铣24X40的槽,根据工件的形状和加工要求,我认为采用铣床比较合理。然后,根据六点定位原理,选用一面、两支承钉和一销,大面限制3个自由度,两只承钉限制2个自由度,定位销限制1个自由度,正好满足六点定位原理,由于限制了六个自由度,所以只需要将工件夹紧就可以进行加工了,在垂直方向上进行夹紧,可以利用活动V型压块和移动螺杆进行夹紧,因为螺杆使用简单,而且不影响加工过程,所以最终选择螺杆活动V型压块进行夹紧。
