M6118-数控车床Z轴轴承座钻9-φ17孔夹具设计 下载积分：50　资料编号： M6118

作品包括:

Word版设计说明书1份

任务书一份

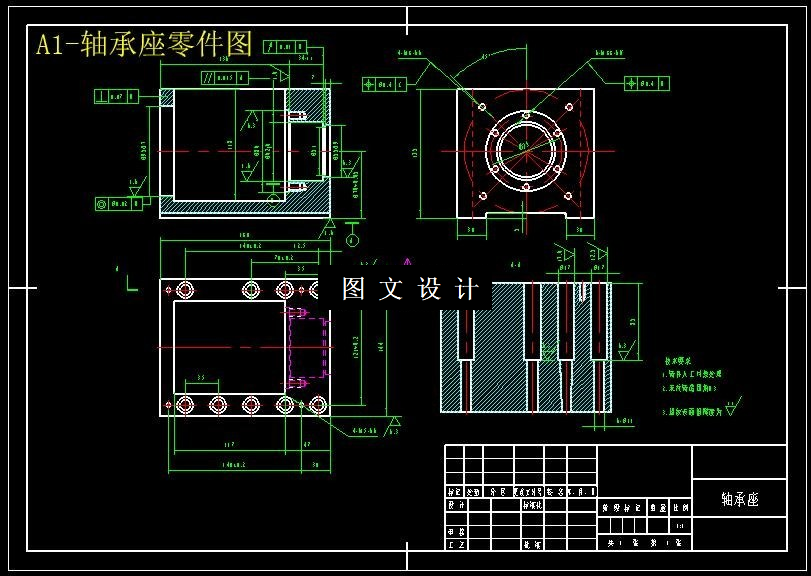

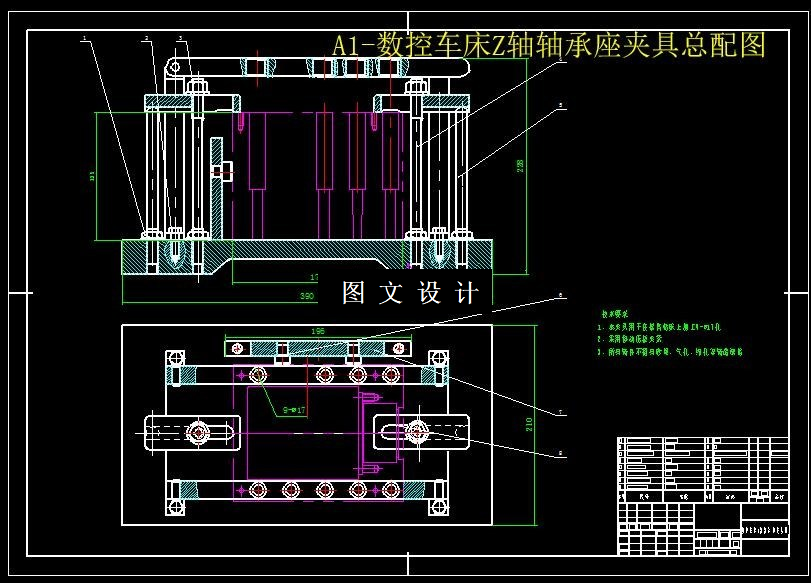

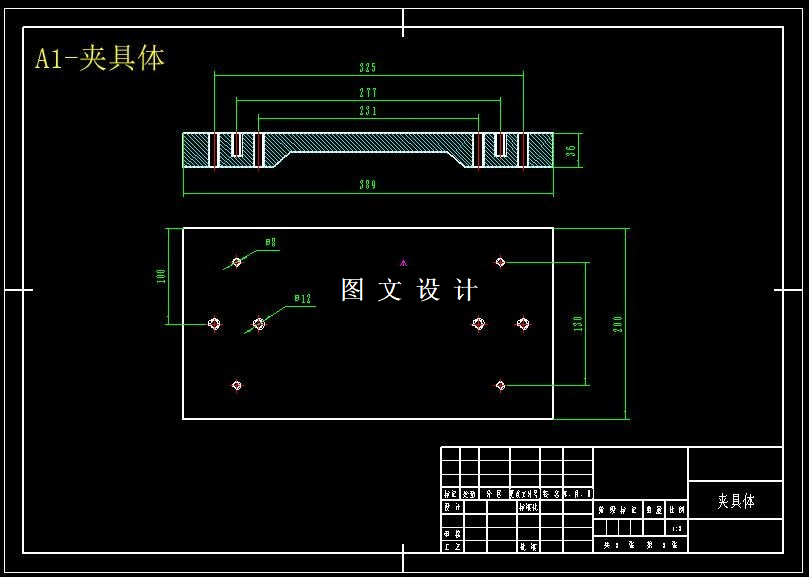

CAD版本图纸，共3张

摘要

本次设计是要为此图中的轴承座设计一个钻9-17孔的夹具，精确和方便的完成钻孔工作。1 保证加工精度，这是必须做到的最基本要求，其关键是正确的定位、夹紧和导向方案，夹具制造的技术要求，定位误差的分析和验算。 2 夹具的总体方案应与年生产纲领相适应，在大批量生产时，尽量采用快速、高效的定位，夹紧机构和动力装置，提高自动化程度，符合生产节拍要求，在中、小批量生产时，夹具应有一定的可调性，一适应多品种工件的加工。 3 安全、方便、减轻劳动强度，机床夹具要有工作安全性考虑，必要时加保护装置，要符合工人的操作位置和习惯，要有合适的工件装卸位置和空间，时工人操作方便、大批量生产和加工笨重时，更需要减轻工人的劳动强度。
