M6126-直线振动细筛的设计 下载积分：50　资料编号： M6126

作品包括:

Word版设计说明书1份

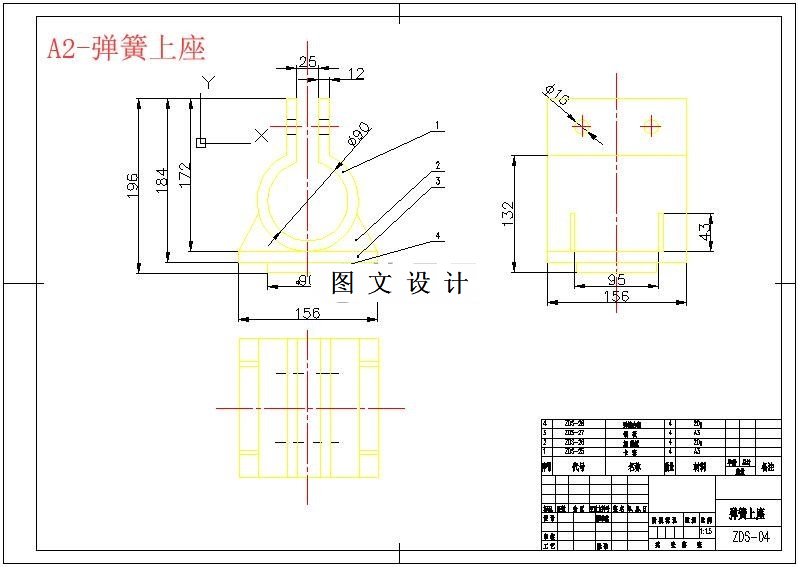

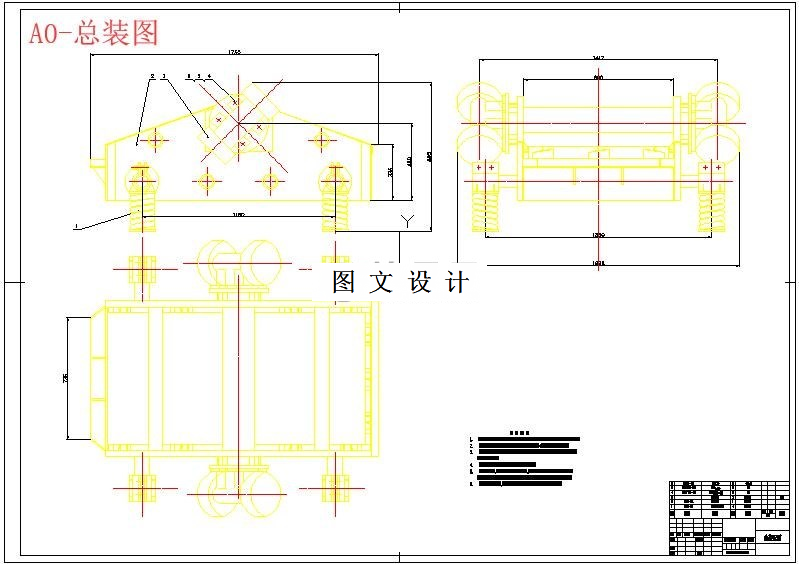

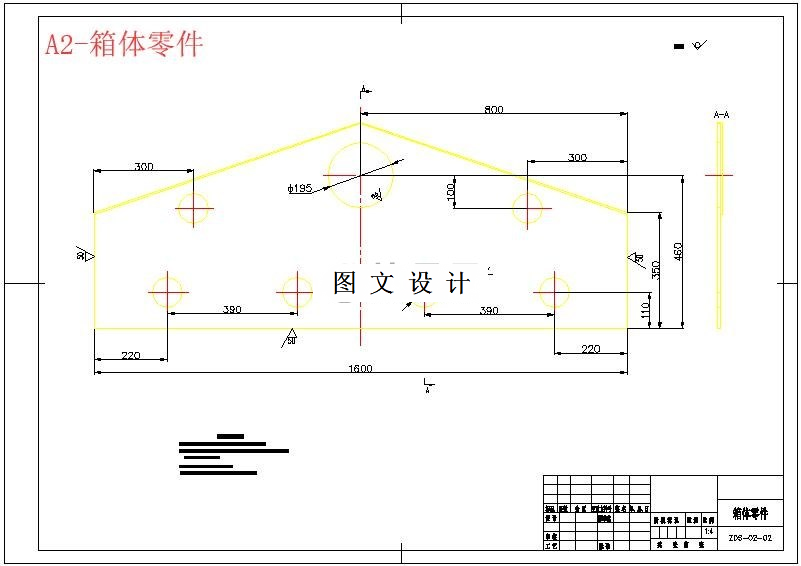

CAD版本图纸，共7张

摘要

本文所设计的振动筛的筛分物料为球磨机产品。该产品的大小不是很平均，为了做出更符合要求的物料就需要用振动筛来将球磨机产品进一步细分，将不符合要求的物料重新用球磨机磨小。经过这样的反复处理最终将物料全部做成符合要求的产品。本课题的振动筛为自同步双振动电机驱动的，其特点是结构简单、安装方便、成本低、容易操作及维护等。其筛箱为板梁铆焊组合结构，由主副侧板、管梁、入料挡板、出料板、筛板等组成，侧板选用低合金压力容器钢板，强度高、可焊性好，周边折弯，并在振动方向及沿纵向连接多根角钢，使侧板刚度大大增强，有利于强度的提高和噪音的降低。管梁由法兰盘、无缝钢管、加强槽钢等组成，重量轻、强度大，便于制造安装，具有互换性。加强槽钢上有T形孔，使用T形螺栓，便于筛板的安装维护，消除U形螺栓对管梁的磨损。工作原理：两台振动电机的型号相同，可以产生一种组合的直线振动。这种振动可以使输送槽体中的物料运动，并与筛面发生碰撞，使小于筛孔的物料透过，从而实现物料的几何分级，实现筛分。总体方案为：采用普通筛分法，振动形式为共振，运动轨迹为直线运动，激振方式为惯性式，隔振方式为一级隔振，隔振弹簧为金属螺旋式隔振弹簧。
