Z2140-Z3040钻床工作台X向进给系统设计 下载积分：50　资料编号： Z2140

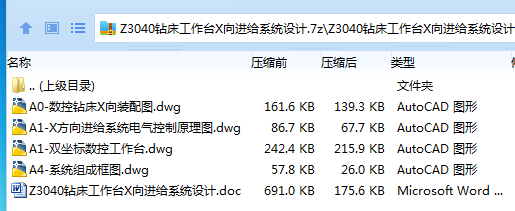

作品包括:

Word版设计说明书1份，共28页，约7700字

CAD版本图纸，共4张

摘要

题目：Z3040钻床工作台X向进给系统设计 任务：设计一种供Z3040钻床使用的数控钻台 主要参数如下： 1）钻头最大直径d=40mm; 2）加工材料为灰铸铁190HBW； 3）X方向的脉冲当量δ=0.005mm/step； 4）X方向的定位精度为±0.01mm； 5）工作台面尺寸为400mm×360mm； 6）工作台空载最快移动速度 3000mm/min； 7）加工时最快进给移动速度400mm/min；

目   录

一、设计任务 2

二、总体方案确定 2

   1.机械传动部件的选择 2

2.控制系统的设计 3

三、机械传动部件的计算与选型 4

1.导轨上移动部件的重量估算 4

2.切削力的计算 4

3.直线滚动导轨副的计算与类型 5

4.滚珠丝杆螺母副的计算与选型 6

5.步进电动机减速箱的选用 12

6.步进电动机的计算与选型 12

四、绘制进给传动机构的装配图 19

五、控制系统的设计 20

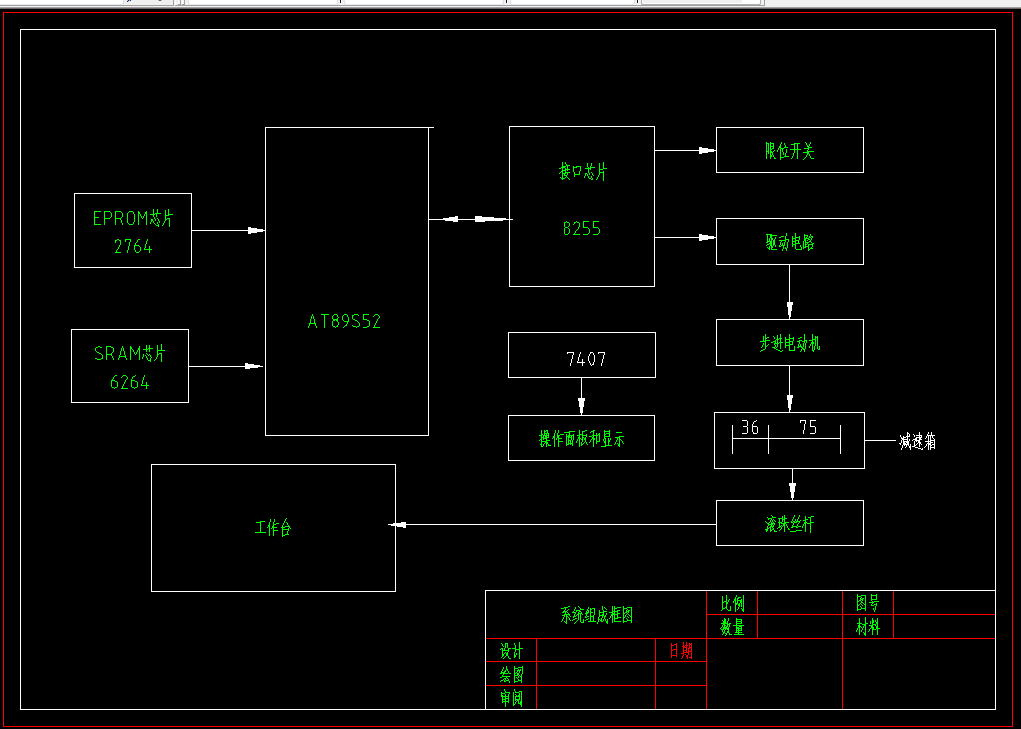

（1）控制系统的原理框图 20

（2）简介 20

（3）应用 24

六、步进电动机驱动电源的选用 27

七、附图 28

八、参考文献 28
