M6135-opple镇流器外壳冲压模具设计及仿真加工 下载积分：60　资料编号： M6135

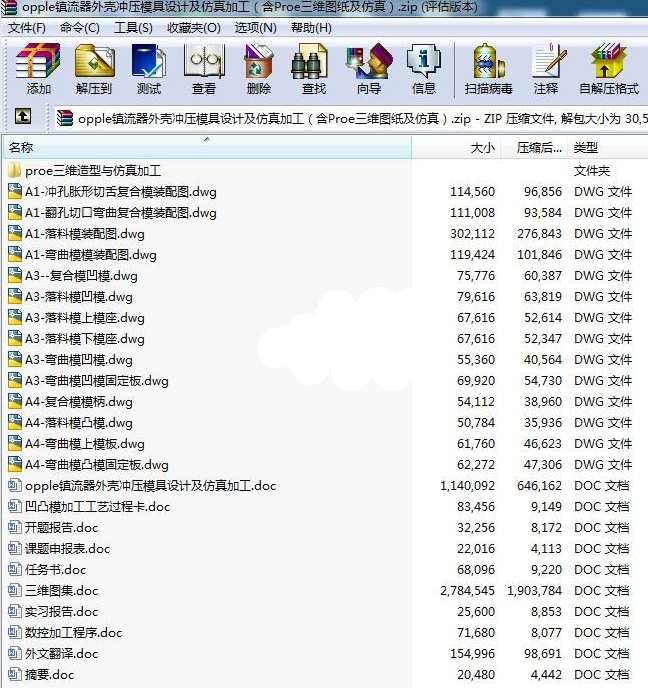

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

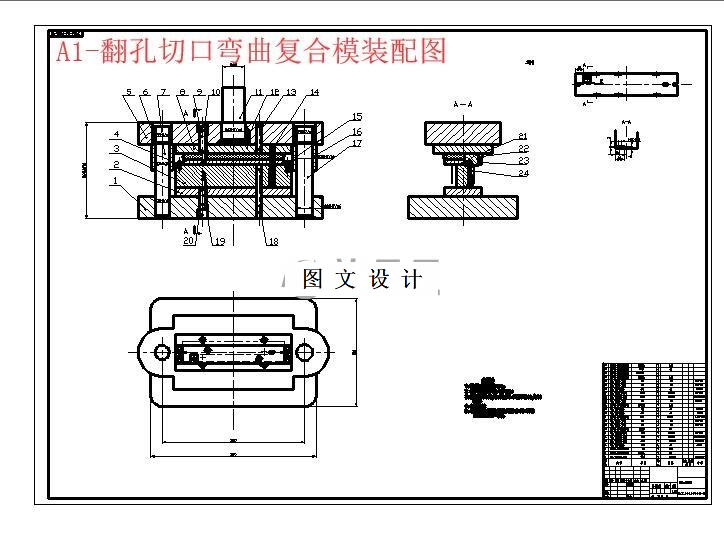

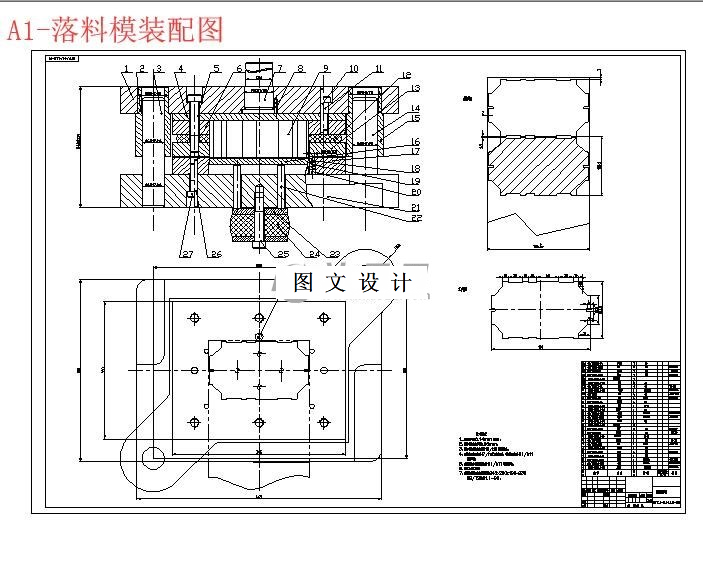

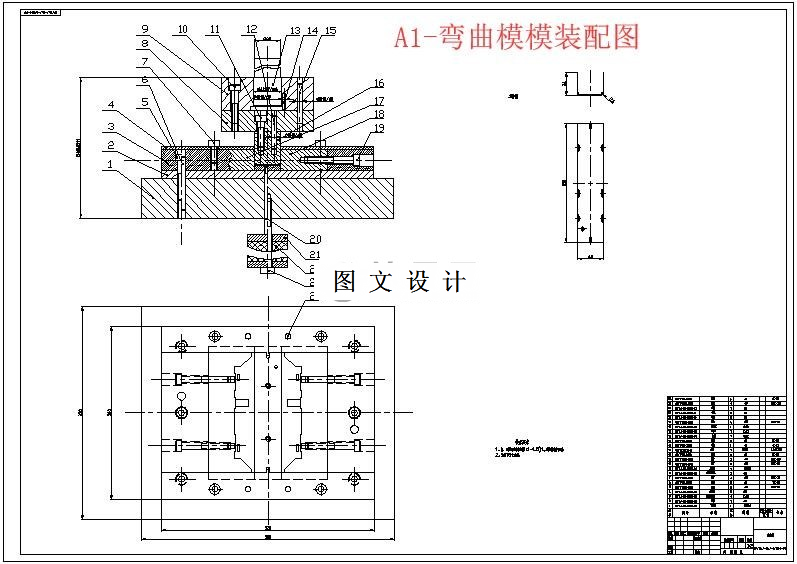

CAD版本图纸，共18张

Proe三维图4套模具

摘要

根据镇流器外壳结构特点及技术要求，通过对各工艺方案进行分析比较，制订了合理的冲压成形工艺方案；介绍了模具结构设计、工作过程，对设计注意事项进行了分析、归纳和总结；说明了模具的设计步骤及设计要点； 解决了条料的定位、导向、卸料、出件、优化模具结构等技术问题。说明书中分四个部分介绍了四套模具的设计过程，包含了落料、冲孔、胀形、切舌、弯曲等大部分常规模具的设计样板。这样能够减少设计的工作量，使得制造模具的标准化零件变多，大大降低了制造成本。在设计过程中，通过对模具零件进行三维绘图，以论证结构的合理性，从而有效避免了试制过程中因螺纹孔、定位孔、卸料板等的位置、大小、形状不正确而导致材料的浪费现象。
