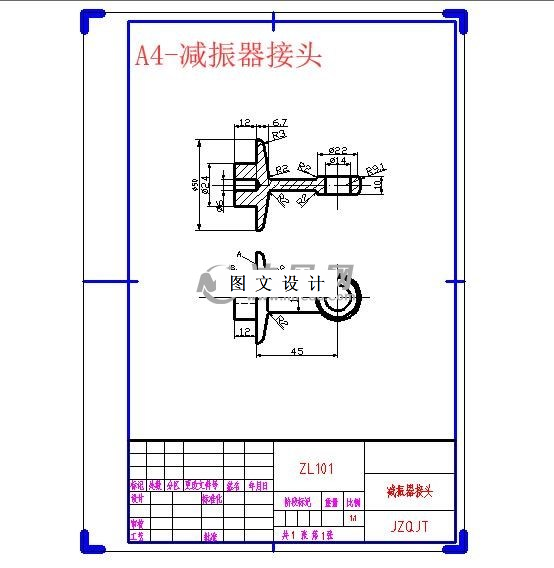

M6141-减振器接头压铸模具设计[含Proe三维图] 下载积分：50　资料编号： M6141

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

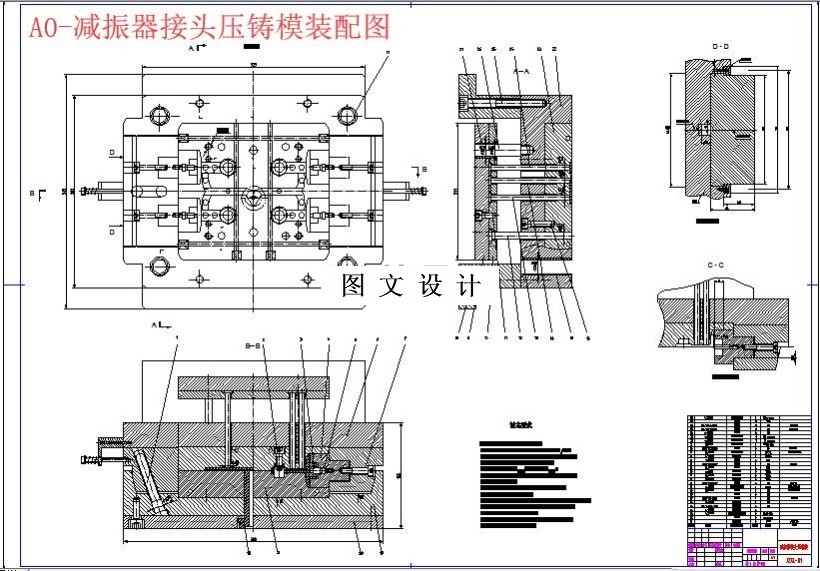

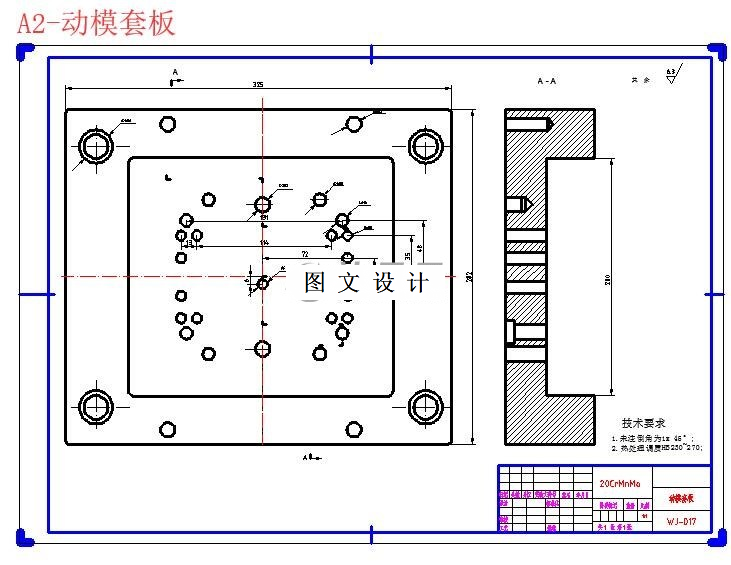

CAD版本图纸，共19张

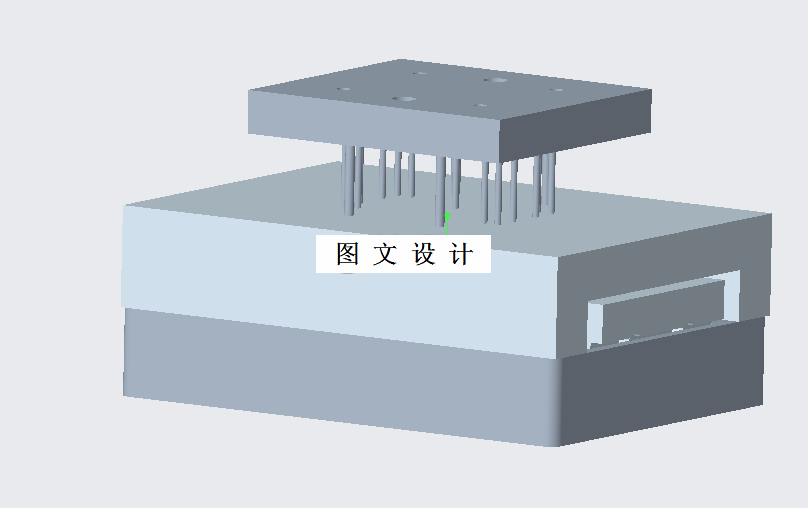

Proe三维图一套

摘要

运用压铸模具设计的相关理论知识，分析了减振器接头压铸件的结构特点，阐述了该零件模具设计中的一些关键问题，设计出了适合该零件的压铸模具结构，介绍了一种侧型芯的浮动装配结构，并对模具制造中的一些关键问题作了说明。使用三维模具设计软件Pro/E对制品进行造型，构造模具，用二维软件AutoCAD设计绘制各零件，并使用MasterCAM软件对型腔零件进行加工仿真。设计和加工仿真结果表明：设计模具，尤其在型芯和型腔等具有复杂曲面零件时，Pro/E具有二维和其它软件所无法比拟的优越性。Pro/E软件自身所带的模具设计功能，更加体现了它在模具设计中的强大优势。MasterCAM软件对零件进行仿真加工，可以很直观的观察实际加工过程，及时发现加工中出现的问题，预知成品零件的加工效果。本次设计使我对模具有更详细和全面了解，为以后进一步学习相关知识奠定了基础。
