Z2136-多管式液压采油泵系统设计 下载积分：50　资料编号： Z2136

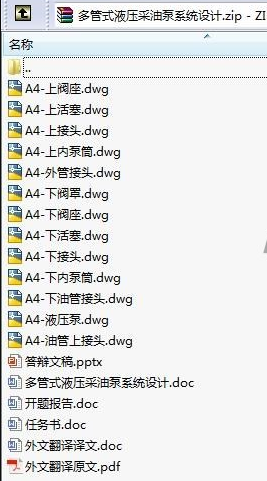

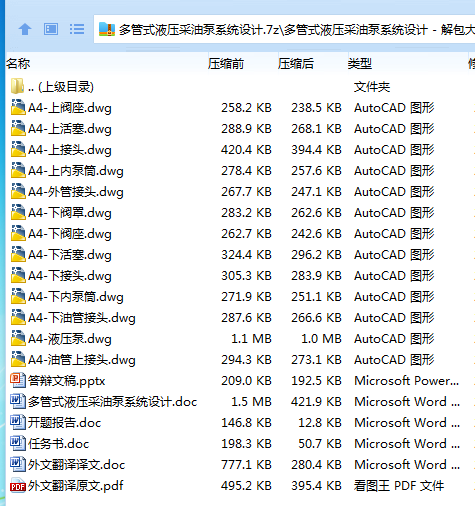

作品包括:

Word版设计说明书1份，共34页，约14000字

任务书一份

开题报告一份

外文翻译一份

PPT答辩一份

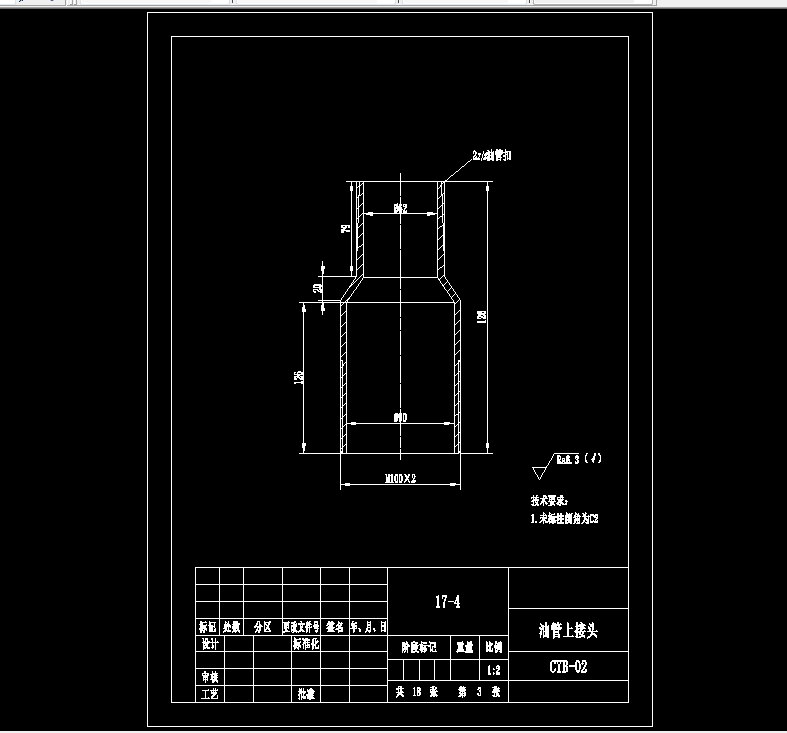

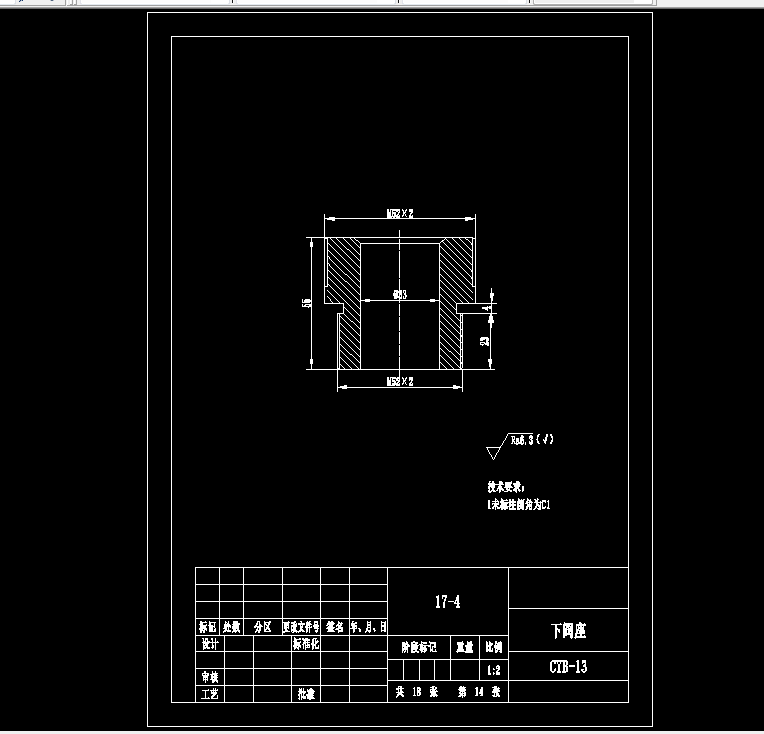

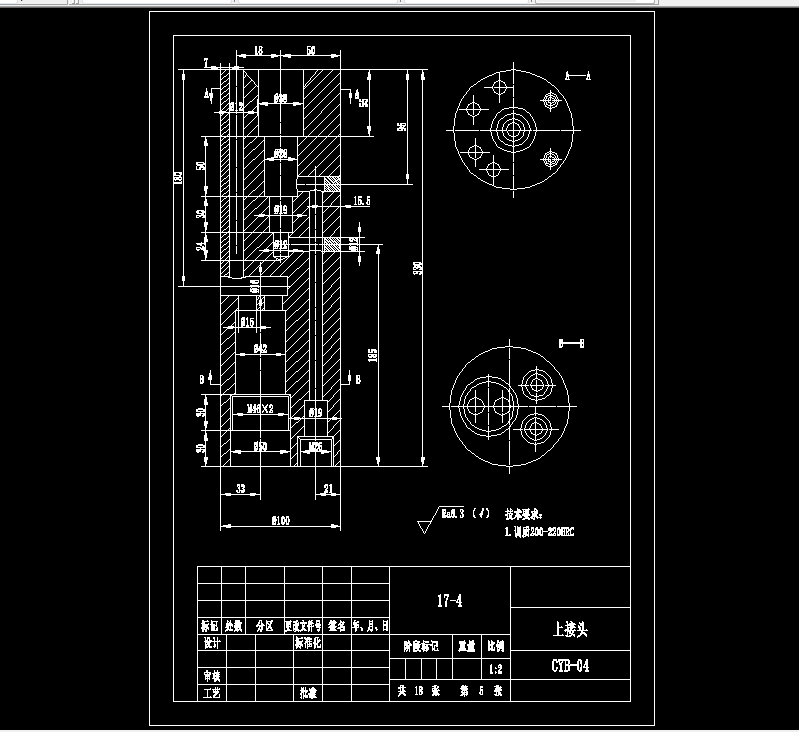

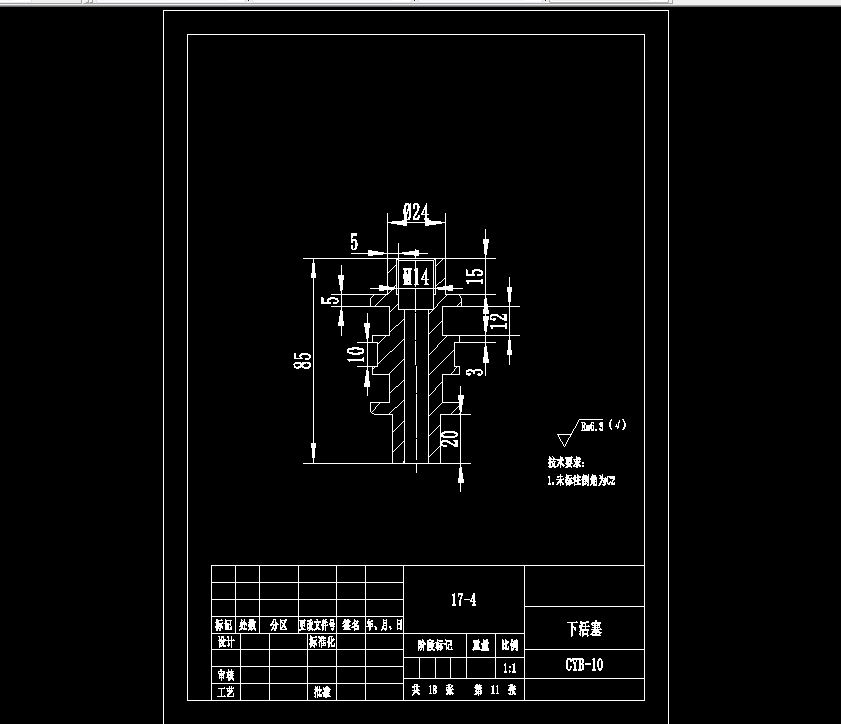

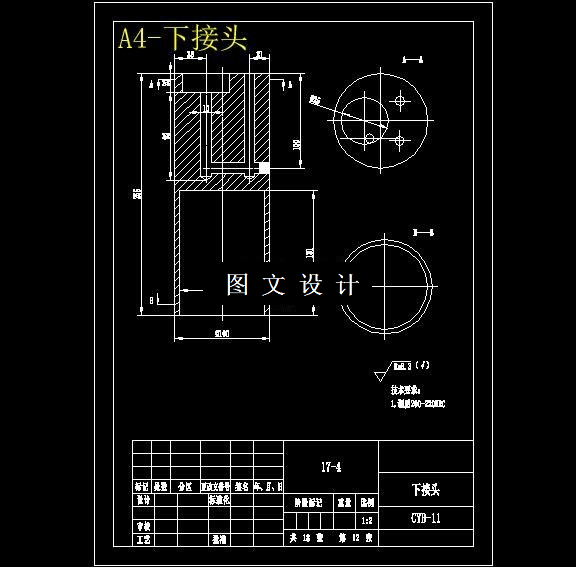

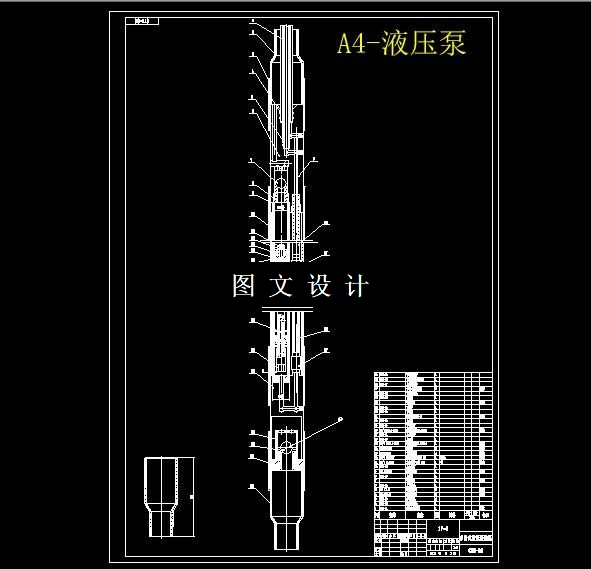

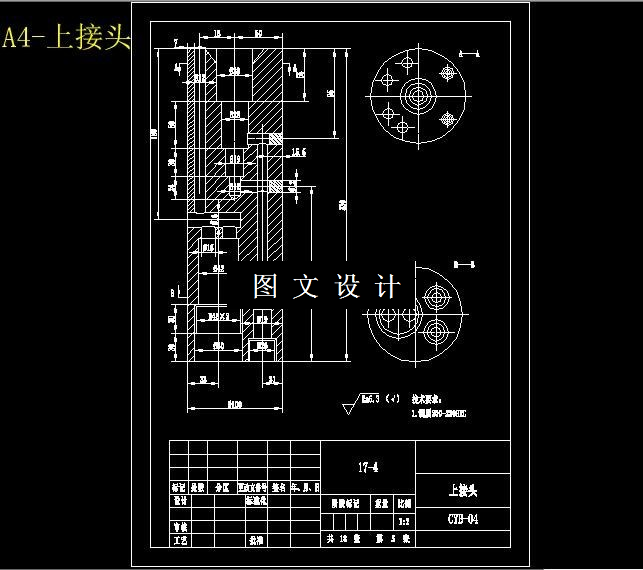

CAD版本图纸，共13张

摘要

多管式液压采油泵系统是一种新型的无杆采油系统。不同于有杆采油系统，液压采 油泵系统可以有效的避免油管和杆柱之间的偏磨问题，在减小工作成本的同时，还可以 利用液压能将地下原油举升至地面。而在地面动能只需克服地层液在油管内的摩擦与阻 碍、液压液在液压管内的摩擦与阻碍以及地层液到达地面后需举升的水头。

本系统不同于传统装置系统，是通过上下行液压管与油井油管形成 U 型管的原理进 行采油的。此系统相对于传统采油泵系统相比电机功率明显下降，尤其在抽油方面，随 着丛式井、深井的大量增加，常规游梁式抽油机所暴露出的问题愈发突出。常规游梁式 抽油机用于斜井采油，将会不可避免会出现杆管偏磨问题；而偏磨会造成杆管断脱，检 泵周期大大缩短,影响了原油产量。尽管各大油田采取了许多减磨抗磨措施，却并不能 从根本上解决油管和杆柱之间的偏磨问题。而多管式液压采油泵系统有效地解决这一问 题。作为无杆采油系统，利用自身的无杆特性，不会出现偏磨问题，仅此一点就可以大 大节省成本，同时此液压泵的超低耗能，也很大程度上减少成本；同时，周期性检查也 随之减少，这样可以增大产油量，液压泵的特点为：机构较为简单，可以减少出产费用； 工作期间中，上行与下行液压管、活塞等可以较为平稳可靠地进行工作，并且行程可调， 同时，在运行过程中，夹具可将上下行液压管固定在油管上。

关键词：无杆采油 采油泵采油 液压泵原理 液压泵结构设计

目录

摘要.........................................................................................................................Ⅰ

ABSTRACT………………………………………………………………………Ⅱ   1 绪论 1

2 结构原理及技术参数 4

2.1 结构 4

2.2 工作原理 5

2.3 主要参数 5

3 设计理念 6

3.1 液压采油泵总体设计 6

3.2 系统的优点 7

4 采油泵的重要零件 8

4.1 泵筒的设计 8

4.2 活塞及活塞杆 9

4.3 液压管 9

5 采油泵的设计与计算 10

5.1 原油排量的计算 10

5.2 液压油压力的计算 10

5.3 活塞杆计算与校核 11

5.31 活塞杆直径的计算 11

5.32 活塞杆弯曲稳定性的校核 11

5.4 泵阀的设计要求 14

5.41 泵阀性能的要求 14

5.42 泵阀材料的选择 14

5.43 泵阀基本参数的要求 14

5.5 泵筒的设计与强度校核 15

5.51 泵筒性能的要求 15

5.52 泵筒材料的选择 16

5.53 泵筒的技术要求 16

5.54 泵筒的应力计算 17

5.55 泵筒的疲劳强度计算 22

5.56 泵筒的寿命计算 23

6 结论 25

7 心得体会 26

8 参考文献 27

9 致谢 28
