M6157-圆筒形件拉深模具设计-高100 下载积分：50　资料编号： M6157

作品包括:

Word版设计说明书1份

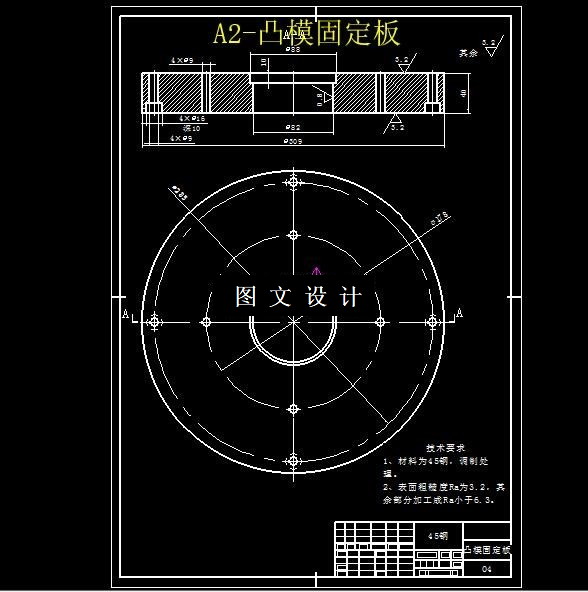

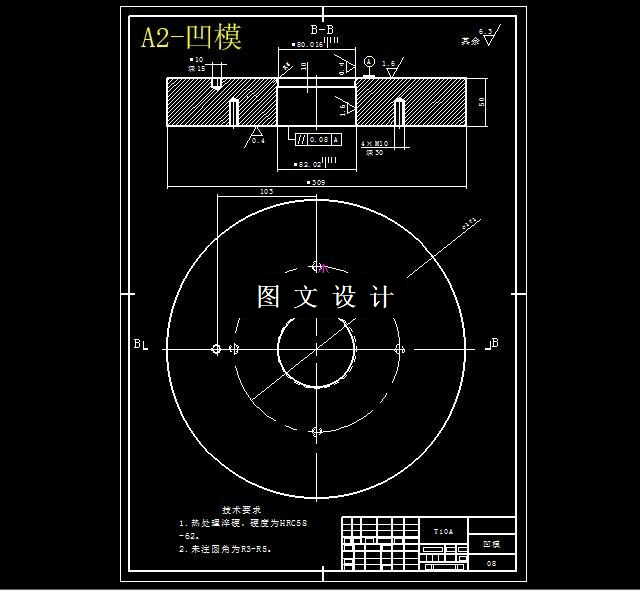

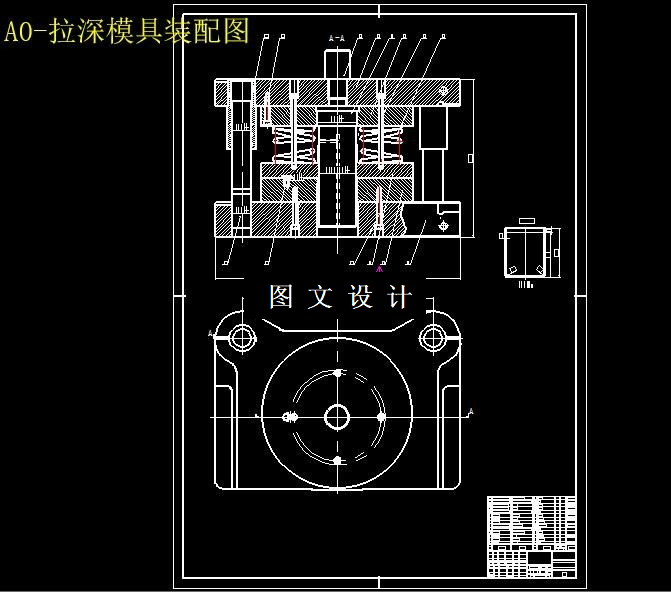

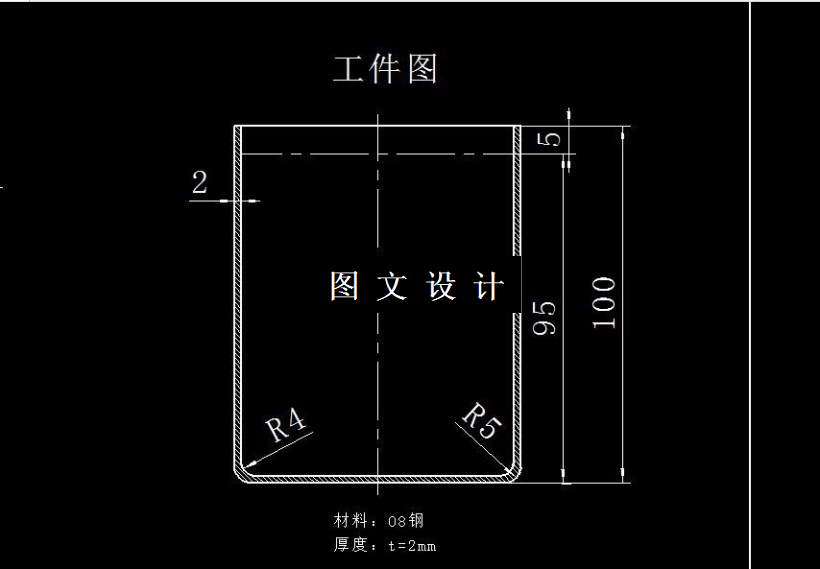

CAD版本图纸，共9张

摘要

本文综合阐述对圆筒件拉深模具进行设计，首先对圆筒件进行工艺分析，对拉深特点拉深变形过程进行技术分析。在设计之前先确定修边余量和毛坯尺寸是否需要使用压边圈。其次对拉深模具进行总体设计，了解拉深模具结构、分类，选择压边装置。然后确定工作部分结构参数，确定拉深系数及工序尺寸。计算凸模圆角半径、凹模圆角半径、间隙、凸、凹模尺寸公差、压边力、压边圈尺寸、拉深力、卸料力、拍样计算，并计算压力中心对压力机进行选择。最后选择模具主要零部件及结构，对模具材料、模架进行选择，计算凸模长度、凹模高度和壁厚、凸模固定板尺寸以及校核凸、凹模强度。同时设计选择其他零部件，确定模具闭合高度，对圆筒模具进行安装调试。
