M6174-基于双曲面冷拉型钢棒材七辊矫直机的设计 下载积分：50　资料编号： M6174

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

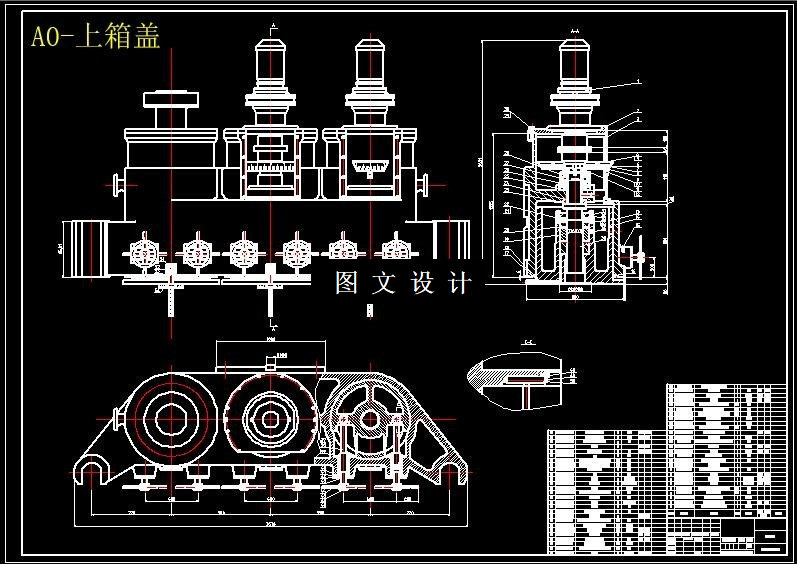

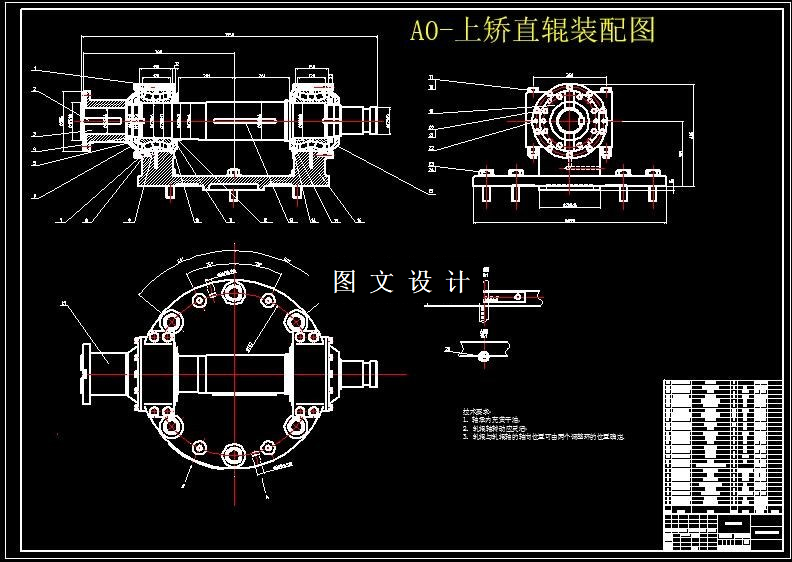

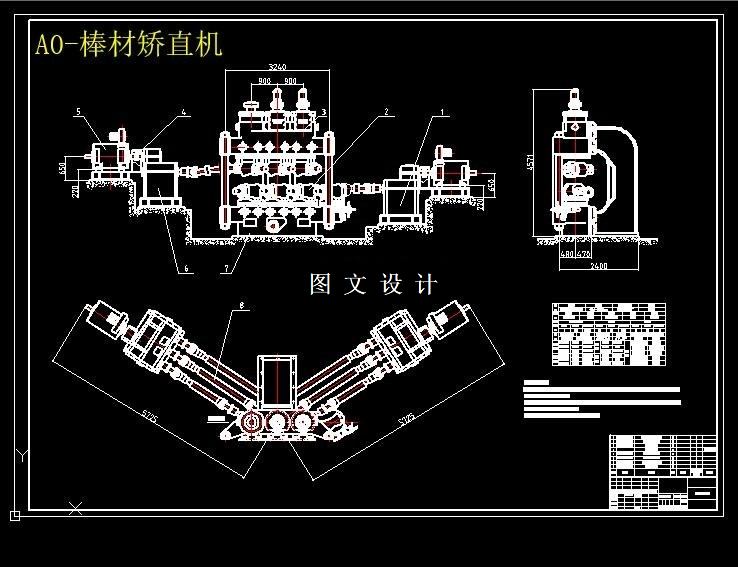

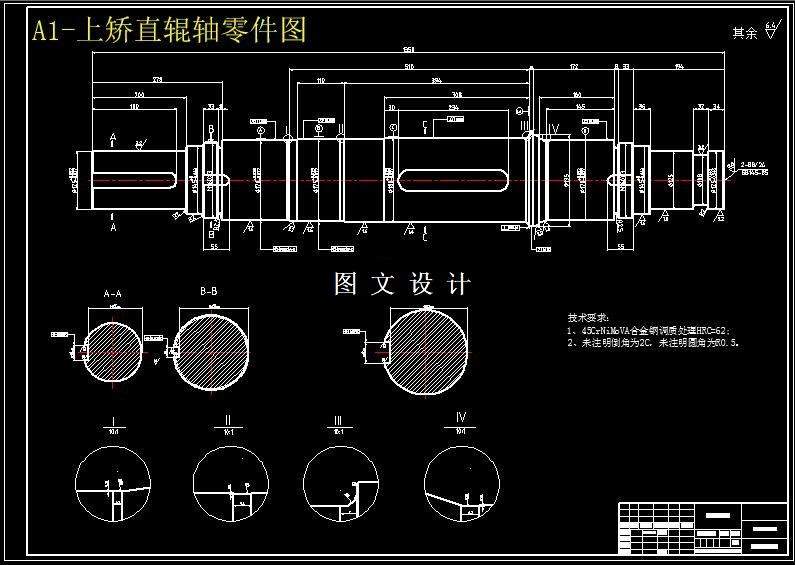

CAD版本图纸，共4张

摘要

本文从研究矫直棒材的变形机理入手，设计出一台七辊矫直机，并对矫直变形理论及矫直工艺进行了研究。所设计的矫直机采用悬臂式机架结构，该结构为当前矫直机的主体形式，具有换辊方便，操作调整灵活等优点。其共有7个辊系，分为上下两行，辊距相等，辊轴上下两行交错排列，且平行。 在文中介绍了矫直机的基本参数的设计过程和相关参数的选取。从矫直产品的规格出发，依据矫直的基本原理，结合现代设计理论，完成了设计任务，达到了设计目的。其主体设计为辊系上下调整机构、左右窜动调整机构、压下机构和机架等机构，同时对相关的参数设计进行了初步研究。
