M6182-JM304B变速箱箱体钻孔组合机床总体及左主轴箱设计 下载积分：50　资料编号： M6182

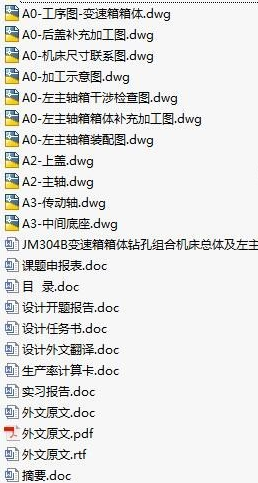

作品包括:

Word版设计说明书1份，共33页，约15000字

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共11张

摘要

在设计过程中，采用后面、左面、下面三面定位, 左面和后面用定位销定位，下面用定位条定位。上面采用气压缸夹紧, 加工工艺性较好,零件装夹方便。此次设计主要分为组合机床总体设计和左主轴箱设计两大部分。对于机床总体设计，首先需要确定切削用量，计算切削力、切削扭矩、切削功率及刀具耐用度，然后以此确定主轴、外伸尺寸等。对于主轴箱设计，首先需要绘制设计原始依据图，并进行主轴、齿轮的确定与动力计算，接着进行主轴箱的动力计算等，最后，还需进行齿轮、各类轴的校核，就此完成了整个设计过程。 此次设计采用卧式单工位三面同时钻孔的方案，能够大大节约加工时间，提高工作效率。同时本组合机床有结构简单、操作方便、加工精度高、工人劳动强度低及有利于提高加工生产率等优点，实现了设计的目标要求。
