M6183-JM304B变速箱箱体钻孔组合机床总体及右主轴箱设计 下载积分：50　资料编号： M6183

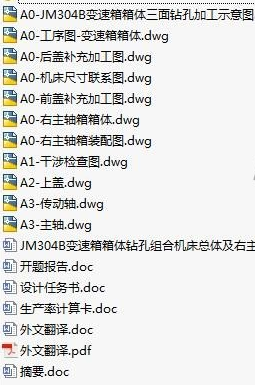

作品包括:

Word版设计说明书1份，共36页，约14000字

任务书一份

开题报告一份

外文翻译一份

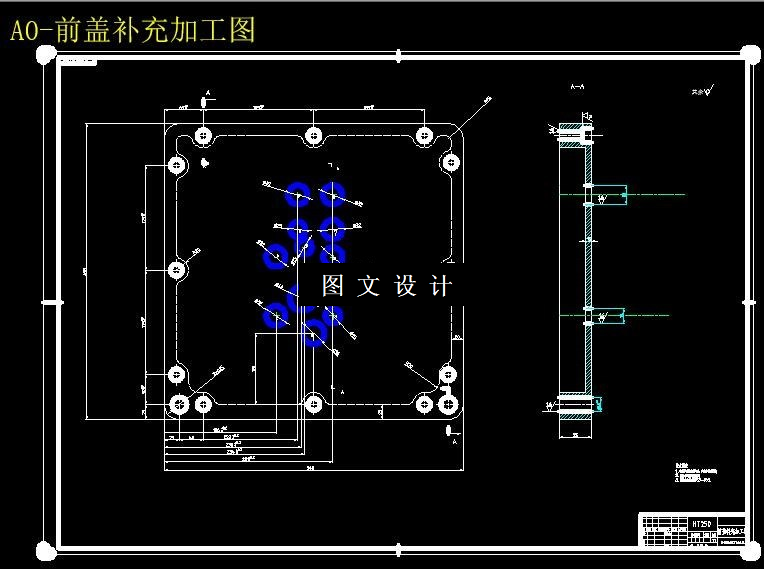

CAD版本图纸，共11张

摘要

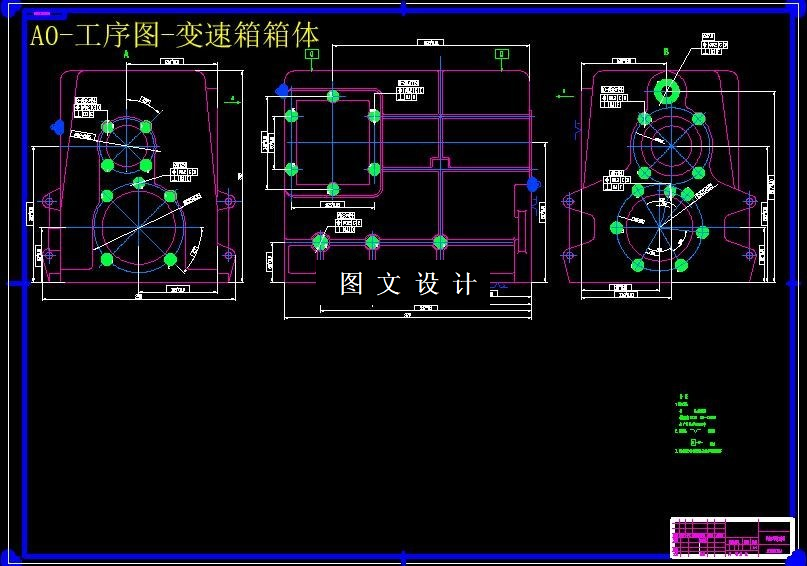

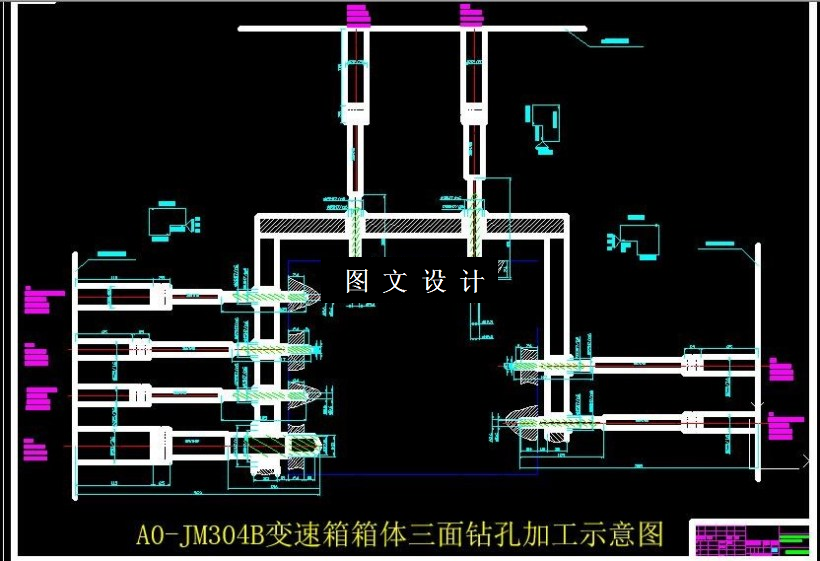

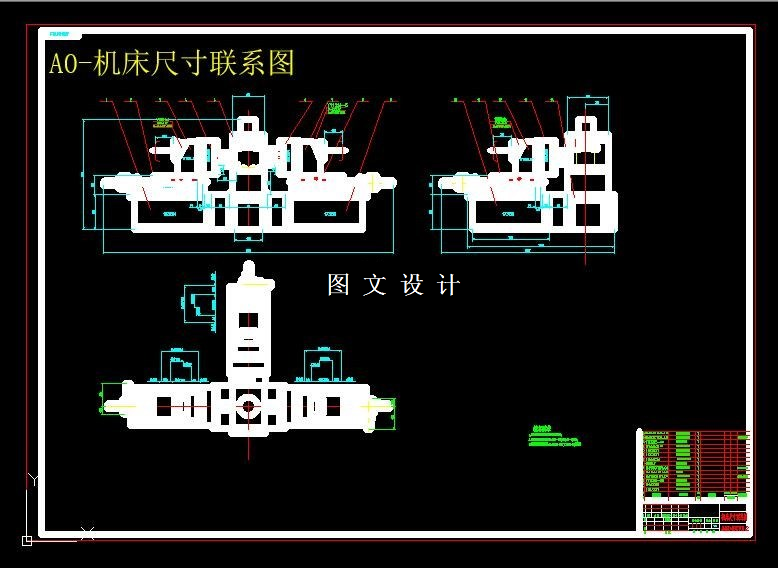

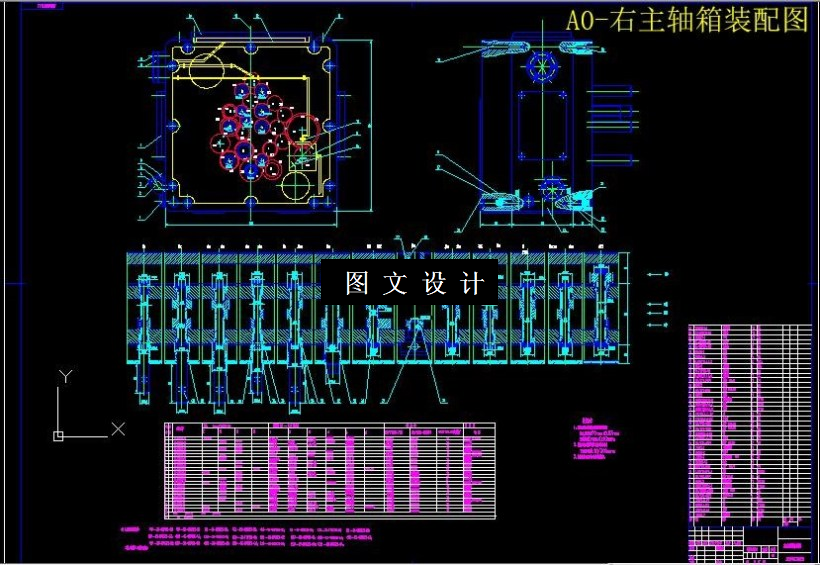

JM304B变速箱是需要大量生产的零件。为了提高加工精度和生产效率，需要设计一台组合机床来改善汽车变速箱的加工情况。本课题设计的是汽车变速箱箱体三面钻孔组合机床。 用于加工被加工零件左、右、后三个面上的26个M10的螺纹底孔、一个M14的螺纹底孔、三个8的光孔和一个M30的螺纹底孔。一次装夹同时完成30个孔的加工。 该机床设计的重点是总体设计和部件设计两部分。总体设计包括机床配置型式的确定、结构方案的选择和三图一卡的绘制。部件设计包括绘制主轴箱设计原始依据图、确定主轴和齿轮完成动力计算、设计传动系统。机床采用卧式单工位三面加工的方案，加工和装配的工艺性好，零件装夹方便。采用机械滑台实现刀具进给，借助导套引导刀具实现精度稳定的加工。主轴采用标准主轴。本组合机床效率高，成本低，加工精度高，使用方便，减轻了工人的劳动强度，提高劳动生产率。
