M6185-数控铣削加工配合件的设计 下载积分：50　资料编号： M6185

作品包括:

Word版设计说明书1份

PPT答辩一份

工艺卡一套

CAD版本图纸，共2张

摘要

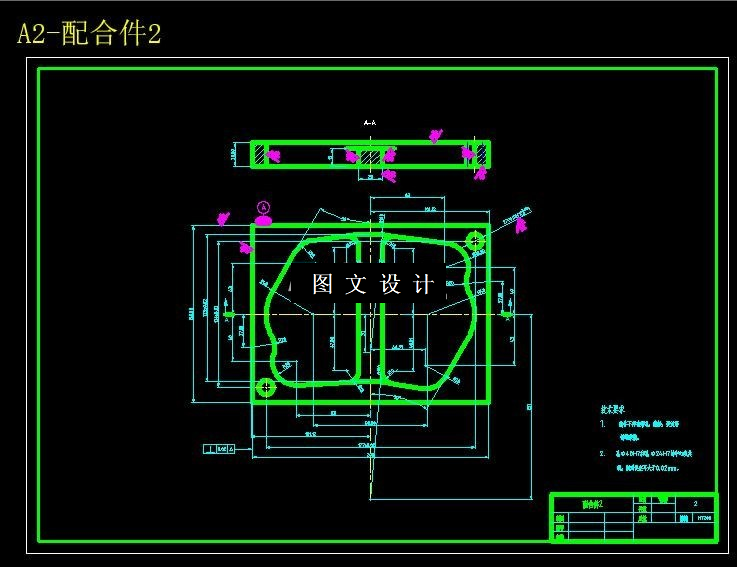

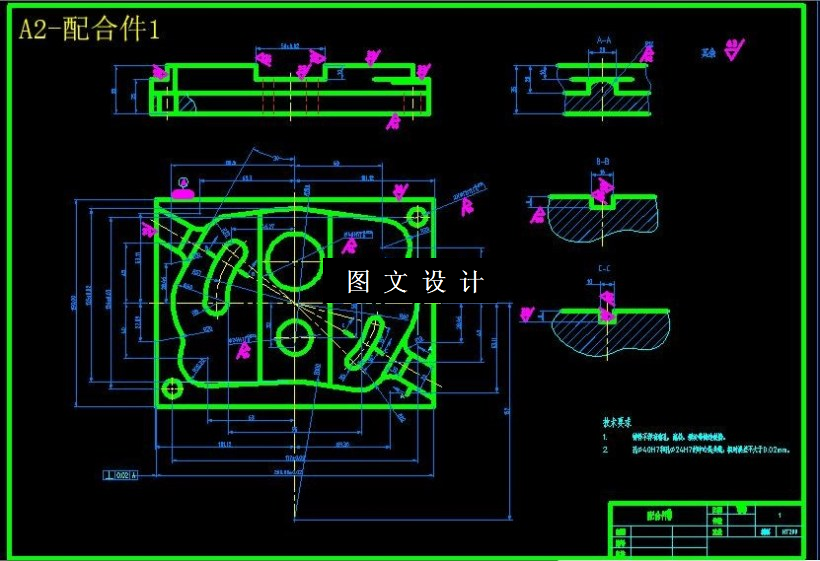

该配合件由两个零件构成，分别为配合件1，配合件2，且两者相互配合的部分是由多条曲线围成的凸台和型腔彼此配合。配合件1. 由零件图可以看出，该零件主要由平面、凸台、外轮廓、凹槽、孔隙、曲面组成。其外形尺寸200mm×150mm×35mm（长×宽×高），四周侧面相邻表面彼此的垂直度要求0.02mm,表面粗糙度要求较高Ra1.6μm，底面和上表面的粗糙度要求较高分别为Ra1.6μm、Ra3.2μm。 配合件2 .由零件图可以看出该配合件的主要加工表面有上、下表面，四周侧面，及由多条曲线围成的型腔。
